101 мм
136 мм
290
мм
49 ˝˝
Отверстие в стене слева
сзади
65 мм
Отверстие в стене справа
сзади
65 мм
Контуры внутреннего блока
RK-
07SFM
RK-
09SFM
722 мм
49
мм
179 мм
37
мм
192 мм
128 мм
43
мм
297
мм
Отверстие в стене слева
сзади 65 мм
Отверстие в стене справа
сзади 65 мм
Контуры внутреннего блока
RK-
12SFM
802 мм
43 ˙˙
43
мм
232 мм
144 мм
58
мм
319
мм
57
мм
40
мм
Отверстие в стене слева
сзади 65 мм
Отверстие в стене справа
сзади 65 мм
RK-
18SFM
965 мм
138 мм
34 мм
Контуры внутреннего блока
219 мм
300 мм
335
мм
Отверстие в с
т
ене слева
сзади 65 мм
Отверстие в с
т
ене справа
сзади 65 мм
RK-
24SFM
1080 мм
53,5 мм
47
мм
76 мм
53,5 мм
47 мм
148,7 мм
151 мм
174,3 мм
Контуры вн
ут
реннего блока
581 мм
172 мм
362
мм
Отверстие в с
т
ене слева
сзади 65 мм
Отверстие в с
т
ене справа
сзади 65 мм
RK-
28SFM
1259 мм
Контуры вн
ут
реннего блока
52 мм
389 мм
332 мм
257 мм
52 мм
Стена
Внутри
Снаружи
5—7 мм
Рис. 3.2

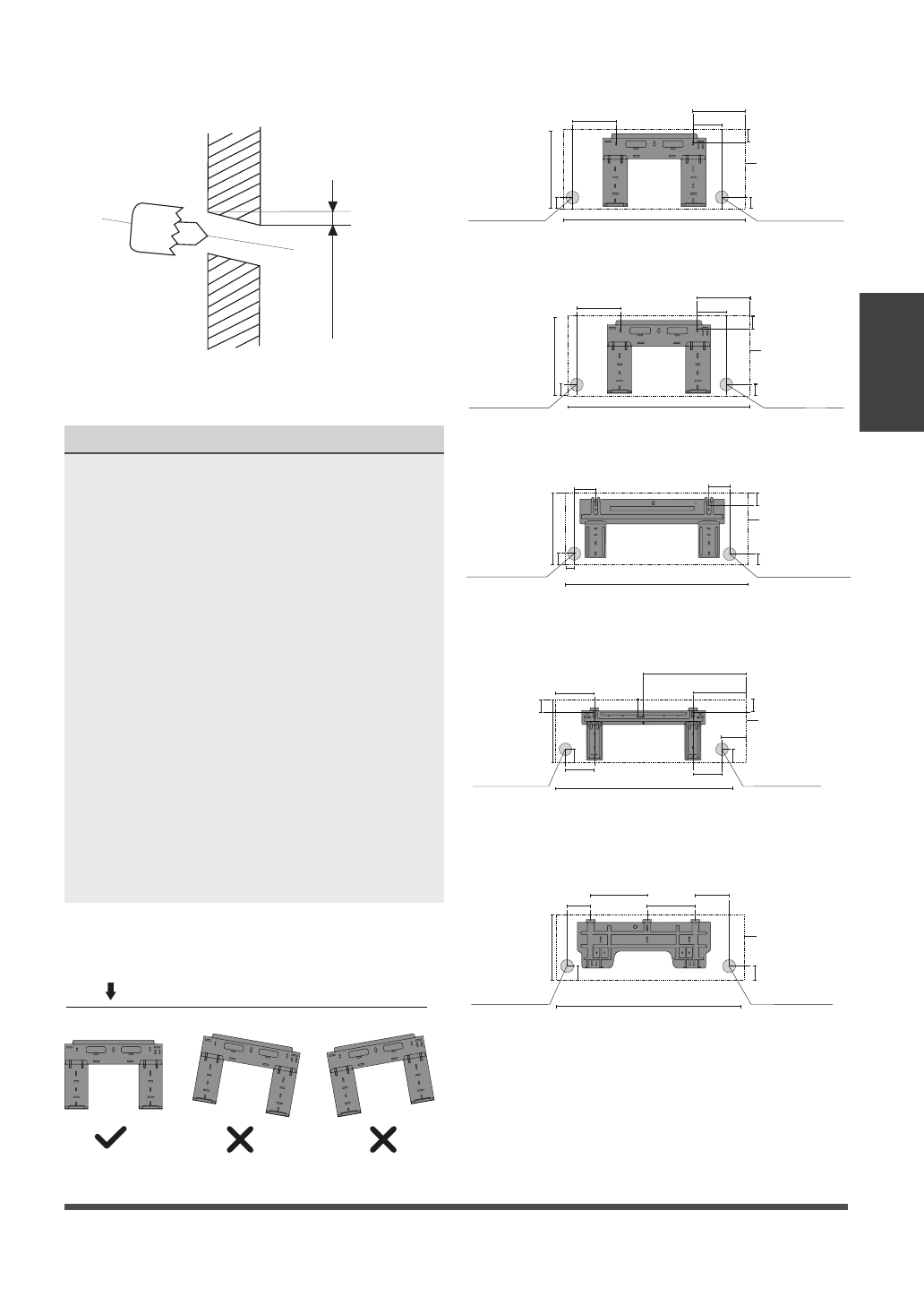

РАЗМЕРЫ МОНТАЖНОЙ ПЛИТЫ
Для различных моделей предусмотрены
разные монтажные пластины. Чтобы
обеспечить достаточно места для монтажа
внутреннего блока, используйте таблицы
справа, в которых указаны различные типы
монтажных пластин и такие их размеры, как:
•
Ширина монтажной пластине
•
Высота монтажной пластине
•
Ширина внутреннего блока по отношению
к пластине
•
Высота внутреннего блока по отношению
к пластине
•
Рекомендованное положение отверстия
в стене (как слева, так и справа от
монтажной плиты)
•
Относительные расстояния между
отверстиями для винтов
Ус
тановк
а
вну
треннег
о
блок
а
Рис. 3.2
Правильное положение монтажно
й пластины
