Страница 20



Воздуховыпускное отверстие

Ш х В х Г

Монтажные размеры

Расстояние А (мм)

Расстояние B (мм)

458

250

549

276

560

335

640

405

В случае установки блока на земле или на

бетонной монтажной платформе

выполните

следующие действия:
1. Отметьте положения четырех

расклинивающих болтов с учетом размеров,

указанных в таблице монтажных размеров

блока.

2. Предварительно высверлите отверстия для

расклинивающих болтов.

3. Удалите из отверстий бетонную пыль.
4. Поместите гайку на конец каждого

расклинивающего болта.

5. Вбейте расклинивающие болты

в предварительно высверленные отверстия.

6. Снимите гайки с расклинивающих болтов

и установите наружный блок на болты.

7. Установите шайбу на каждый

расклинивающий болт, затем установите

гайки.

8. С помощью гаечного ключа плотно затяните

все гайки.

ПРЕДУПРЕЖДЕНИЕ

В ПРОЦЕССЕ СВЕРЛЕНИЯ ОТВЕРСТИЙ

В БЕТОНЕ РЕКОМЕНДУЕТСЯ ПОСТОЯННО

НОСИТЬ ЗАЩИТНЫЕ ОЧКИ.

Шаг 3: Анкерное крепление наружного блока

Наружный блок можно прикрепить к земле или

настенному кронштейну с помощью анкерных

болтов.

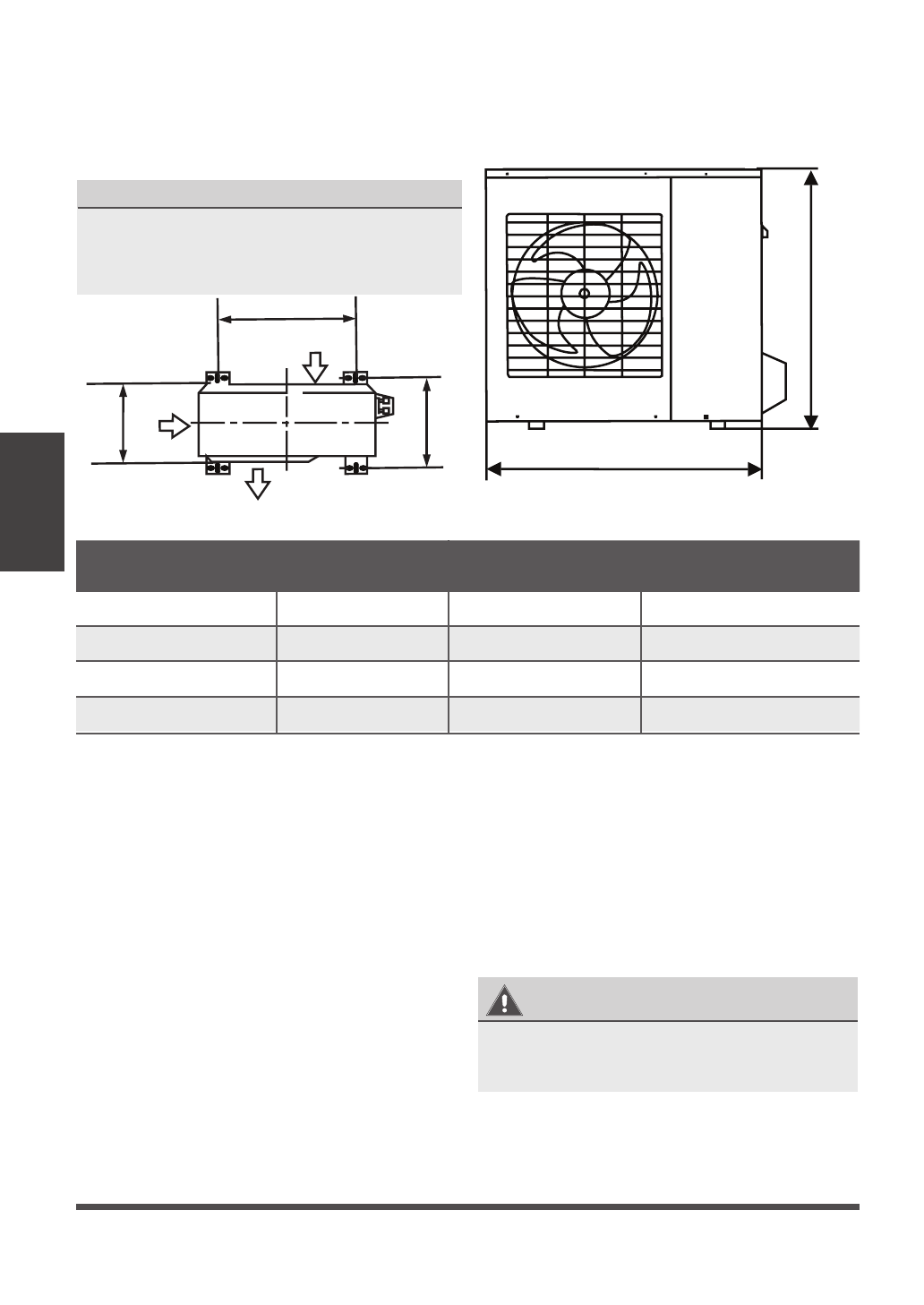

МОНТАЖНЫЕ РАЗМЕРЫ БЛОКА

Ниже указаны различные размеры наружного

блока и расстояния между монтажными лапами.

Подготовьте установочное основание блока

в соответствии с указанными ниже размерами.

A

W

B

H

D

Воздухозаборное

отверстие

Воздуховыпускное отверстие

Воздухозаборное

отверстие

A

W

B

H

D

Воздухозаборное

отверстие

Воздухозаборное

отверстие

Рис. 4.5

Ус

тановк

а

нар
ужног

о

блок

а

блоков, мм

Размеры наружных

700x540x240

770x555x300

845x702x363

946x810x410

Модели наружных

блоков

RK-07SFME , RK-09SFME

RK-12SFME, RK-18SFME

RK-24SFME

RK-28SFME
