EWAQ016~064BAW + EWYQ016~064BAW

Моноблочный

чиллер

для

воды

с воздушным охлаждением

4PW70082-1D – 2015.05

4

Внутренняя

электропроводка

Визуально

проверьте

распределительную

коробку

и внутренности

блока

на

предмет

возможного

наличия

неплотных

электрических

контактов

и

поврежденных

деталей

.

5

Монтаж
Убедитесь

в

том

,

что

блок

установлен

надлежащим

образом

,

чтобы

исключить

возникновение

излишних

шумов

и

вибраций

.

6

Механические

повреждения

Осмотрите

агрегат

изнутри

и

убедитесь

в

том

,

что

его

детали

не

имеют

механических

повреждений

,

а

трубы

не

перекручены

и

не

пережаты

.

7

Утечка

хладагента

Проверьте

,

нет

ли

внутри

агрегата

утечки

хладагента

.

В случае

обнаружения

утечки

хладагента

попытайтесь

устранить

утечку

  (

необходимы

сбор

хладагента

,

ремонт

и

вакуумирование

).

Если

ремонт

своими

силами

невозможен

,

обратитесь

к

местному

дилеру

.

Избегайте

контакта

с

хладагентом

,

вытекшем

из

соединений

трубопровода

хладагента

.

Это

может

привести

к

обморожению

.

8

Утечка

воды

Проверьте

,

нет

ли

внутри

блока

утечки

воды

.

В

случае

обнаружения

утечки

воды

попытайтесь

устранить

утечку

.

При

невозможности

самостоятельного

ремонта

закройте

запорные

клапаны

впуска

и

выпуска

воды

и

обратитесь

к местному

дилеру

.

9

Напряжение

электропитания

Проверьте

напряжение

электропитания

в

местном

распределительном

щитке

.

Оно

должно

соответствовать

значению

,

указанному

на

имеющейся

на

агрегате

идентификационной

табличке

.

10

Воздуховыпускной

клапан

Убедитесь

в

том

,

что

клапан

выпуска

воздуха

блока

открыт

 (

не

менее

чем

на

 2

оборота

).

См

.

раздел

"[E-04]

Работа

только

на

откачку

 (

функция

выпуска

воздуха

)"

на

странице

26

.

11

Запорные

клапаны

Убедитесь

в

том

,

что

запорные

клапаны

правильно

установлены

и

полностью

открыты

.

После

выполнения

проверки

по

всем

пунктам

блок

необходимо

закрыть

,

только

после

этого

на

него

можно

подавать

электропитание

.

После

того

как

будет

включена

подача

электропитания

на

внутренний

блок

,

во

время

инициализации

пульта

дистанционного

управления

,

которая

может

длиться

до

30

секунд

,

на

пульте

будет

отображаться

  "

88

".

Во

время

этого

процесса

пульт

управления

реагировать

на

команды

не

будет

.

9.2.

Настройка

блока

9.2.1.

Окончательное

удаление

воздуха

Чтобы

выпустить

весь

воздух

из

системы

следует

использовать

насос

.

Следовательно

,

измените

местную

настройку

 [E-04],

как

указано

в

главе

"9.2.4.

Местные

настройки

на

пульте

ДУ

"

на

странице

21

.

Дополнительные

подробности

о

настройке

"[E-04]

Работа

только

на

откачку

  (

функция

выпуска

воздуха

)"

приведены

на

страница

26

.

9.2.2.

Настройка

внешних

модулей

по

месту

эксплуатации

При

необходимости

выполните

настройку

в

соответствии

со

следующими

инструкциями

.

Более

подробную

информацию

смотрите

в

инструкции

по

обслуживанию

.

Открытие

распределительной

коробки

и

осмотр

переключателей

При

настройке

по

месту

эксплуатации

снимите

смотровую

крышку

 (1).

Нажимайте

кнопки

продолговатым

токонепроводящим

предметом

(

например

,

шариковой

ручкой

),

чтобы

избежать

контакта

с

деталями

под

напряжением

.

После

работы

обязательно

установите

на

место

смотровую

крышку

 (1)

в

крышку

распределительной

коробки

 (2).

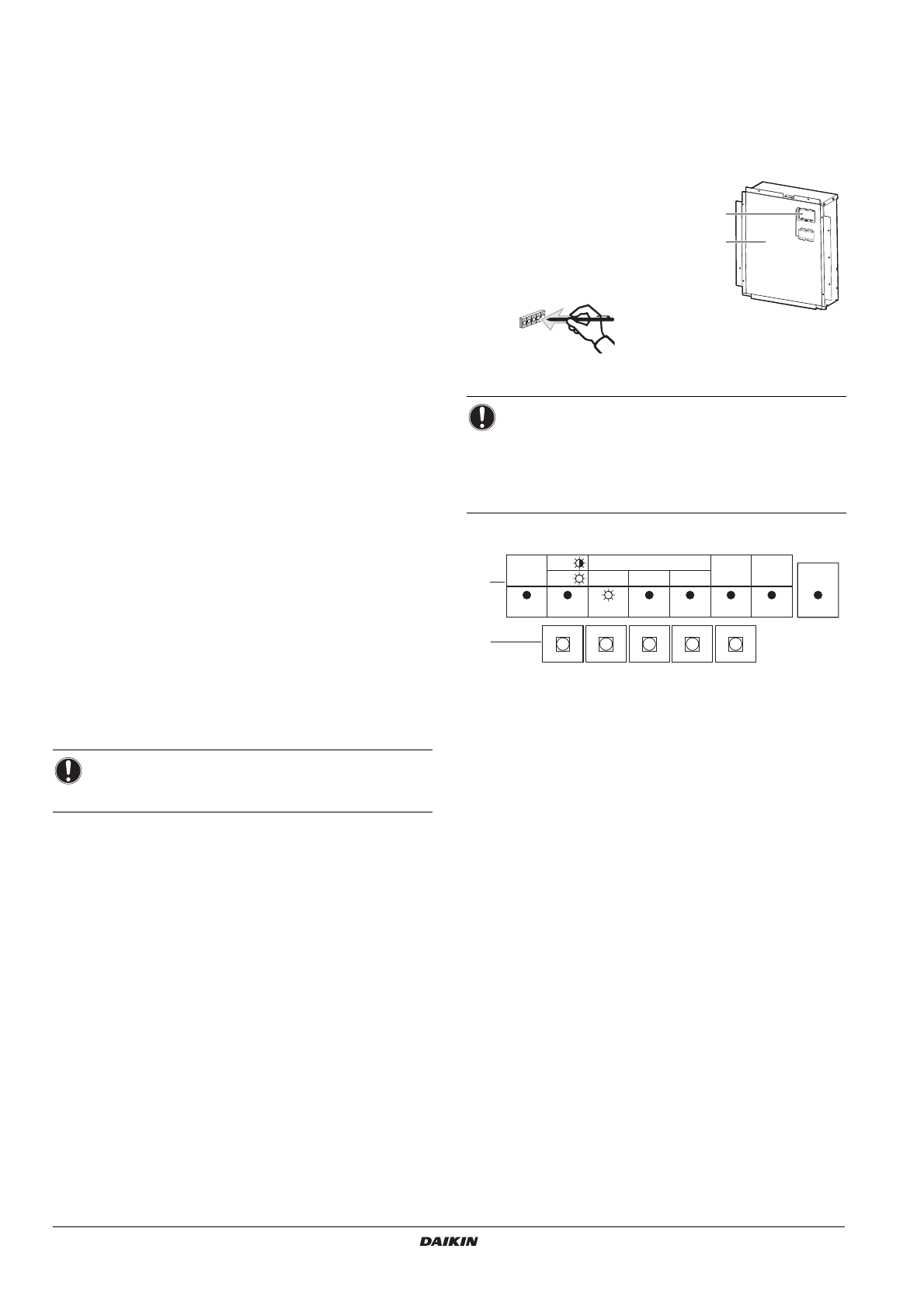

Местоположение

 DIP-

переключателей

,

индикаторов

и

кнопок

Состояние

индикатора

В

данном

руководстве

состояние

индикаторов

указано

следующим

образом

:

Функция

кнопочного

переключателя

,

расположенного

на

плате

наружного

агрегата

 (A1P):

ВНИМАНИЕ

!

Запуск

системы

при

закрытых

клапанах

приведет

к поломке

насоса

!

ВНИМАНИЕ

!

Убедитесь

,

что

все

внешние

панели

,

кроме

панели

коробки

электрических

компонентов

,

во

время

работы

закрыты

.

Перед

включением

электропитания

плотно

закройте

крышку

коробки

электрических

компонентов

.

1

Светодиод

 H1P~H8P

2

Кнопочные

переключатели

 BS1~BS5

x

ВЫКЛ

w

ВКЛ

c

Мигает

BS1 MODE

Изменение

установленного

режима

BS2 SET

Для

настройки

по

месту

эксплуатации

BS3 RETURN

Для

настройки

по

месту

эксплуатации

BS4 TEST

Эта

кнопка

не

имеет

функции

BS5 RESET

Эта

кнопка

не

имеет

функции

2

1

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

H1P

H2P

H3P

H4P

H5P

H6P

H7P

MODE

TEST:

HWL:

IND

MASTER

SLAVE

L.N.O.P DEMAND

C/H SELECT

H8P

MULTI

1

2
