EWAQ016~064BAW + EWYQ016~064BAW

Моноблочный

чиллер

для

воды

с воздушным охлаждением

4PW70082-1D – 2015.05

Инструкция

по

монтажу

и эксплуатации

8

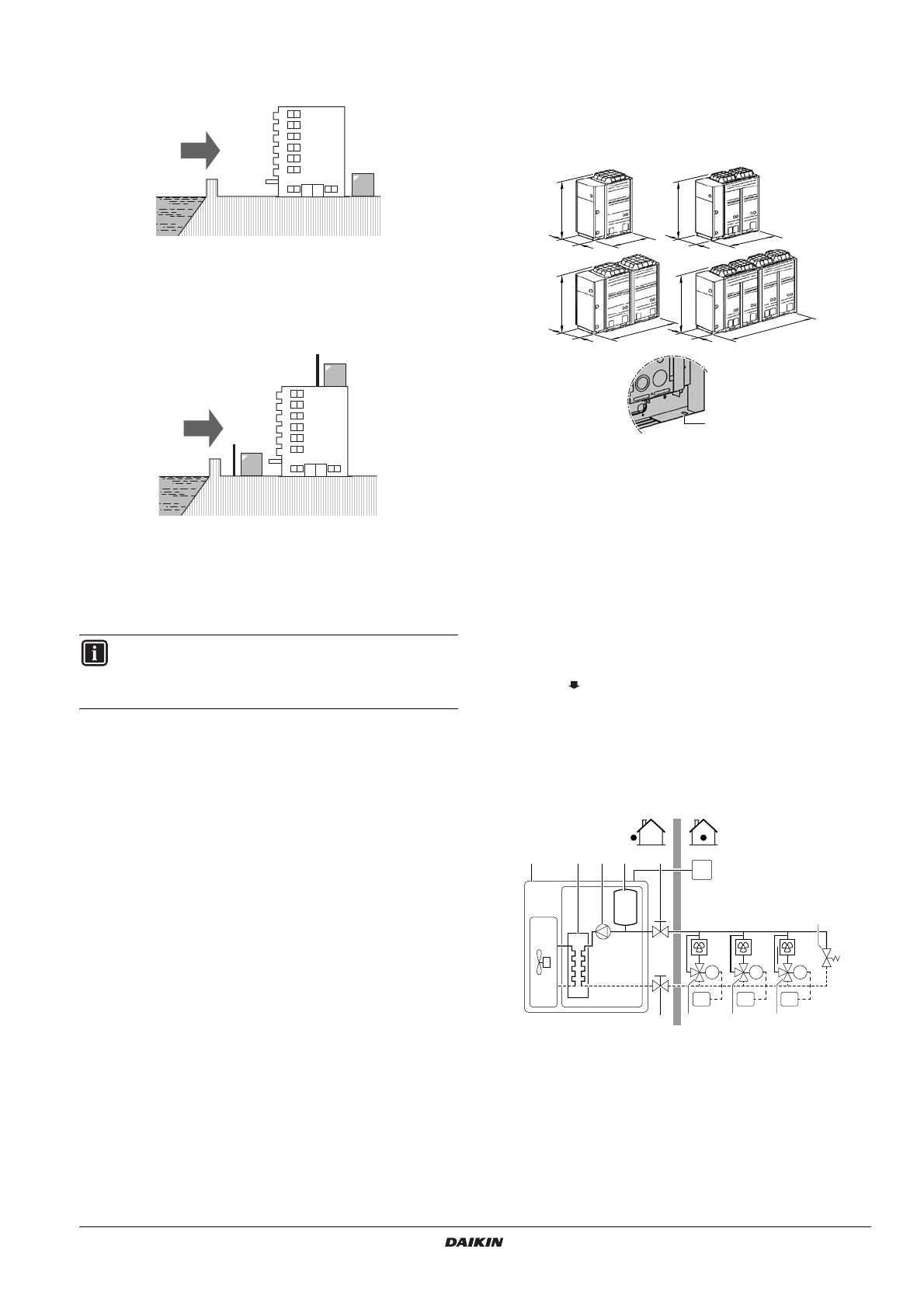

Наружный

блок

устанавливается

там

,

где

он

не

подвергается

прямому

воздействию

морского

ветра

.

Пример

:

За

зданием

Если

наружный

блок

подвергается

прямому

воздействию

морского

ветра

,

необходимо

смонтировать

ветрогаситель

.

Ветрогаситель

устанавливается

таким

образом

,

чтобы

осталось

свободное

место

для

монтажа

.

a

Морской

ветер

b

Здание

c

Наружный

блок

d

Ветрогаситель

8.2.2.

Выбор

места

установки

в

условиях

холодного

климата



Чтобы

обезопасить

устройство

от

воздействий

снега

и дождя

,

закройте

боковые

стороны

наружного

блока

защитными

экранами

.



В

регионах

,

где

обычно

выпадает

много

снега

,

очень

важно

установить

блок

в

таком

месте

,

где

на

него

не

будет

воздействовать

снег

  (

см

.

рисунок

1

).

Если

есть

вероятность

бокового

снегопада

,

обеспечьте

защиту

змеевика

теплообменника

от

снега

  (

при

необходимости

сделайте

боковой

козырек

)

и

проследите

за

тем

,

чтобы

воздух

беспрепятственно

выходил

из

блока

.



Установите

блок

на

такой

высоте

,

чтобы

его

не

заметало

снегом

 (

если

нужно

,

соорудите

подставку

).

8.3.

Габариты

блока

Габариты

блока

указаны

в

таблице

с

техническими

данными

в разделе

"3.1.

Общая

информация

"

на

странице

30

.

Приведенные

в

таблице

габариты

показаны

ниже

на

иллюстрации

  (

обратите

внимание

на

шаг

перфорации

под

анкерные

болты

).

1

EWA/YQ016-025

2

EWA/YQ032

3

EWA/YQ040-050

4

EWA/YQ064

5

Шаг

перфорации

под

анкерные

болты

 (

овальные

отверстия

 15x22,5)

8.4.

Монтажное

пространство

Вокруг

чиллера

должно

быть

достаточно

места

для

про

ведения

сервисного

обслуживания

и

свободной

циркуляции

воздуха

. (

На

рисунке

ниже

можно

выбрать

один

из

вариантов

).

См

.

рисунок

2

.

T

аблица

1

Расстояние

от

стены

 (

или

другого

блока

)

в

областях

без

обильных

снегопадов

T

аблица

2

Расстояние

от

стены

 (

или

другого

блока

)

в

областях

с обильными

снегопадами

Сторона

всасывания

Если

устройство

устанавливается

в

областях

с

обильными

снегопадами

,

расстояния

a

и

b

должны

превышать

 >500

мм

во

избежание

намерзания

льда

между

блоками

.

8.5.

Типовой

образец

установки

a

Наружный

блок

b

Рамный

теплообменник

c

Расширительный

бак

d

Насос

e

Запорный

клапан

f

Электроприводной

клапан

g

Байпасный

клапан

FCU1...3

Блок

фанкойла

 (

приобретается

по

месту

установки

)

RC

Пульт

дистанционного

управления

RT1...3

Комнатный

термостат

ИНФОРМАЦИЯ

При

эксплуатации

системы

в

условиях

низкой

температуры

окружающего

воздуха

обязательно

следуйте

нижеприведенным

инструкциям

.

b

c

a

a

b

c

d

c

d

5

1

2

3

4

H

W

D

H

W

D

H

W

D

H

W

D

RC

RT1

M1

RT2

M2

RT3

M3

FC1

FC2

FC3

a

b

c

e

e

f

i

f

f

g

d
