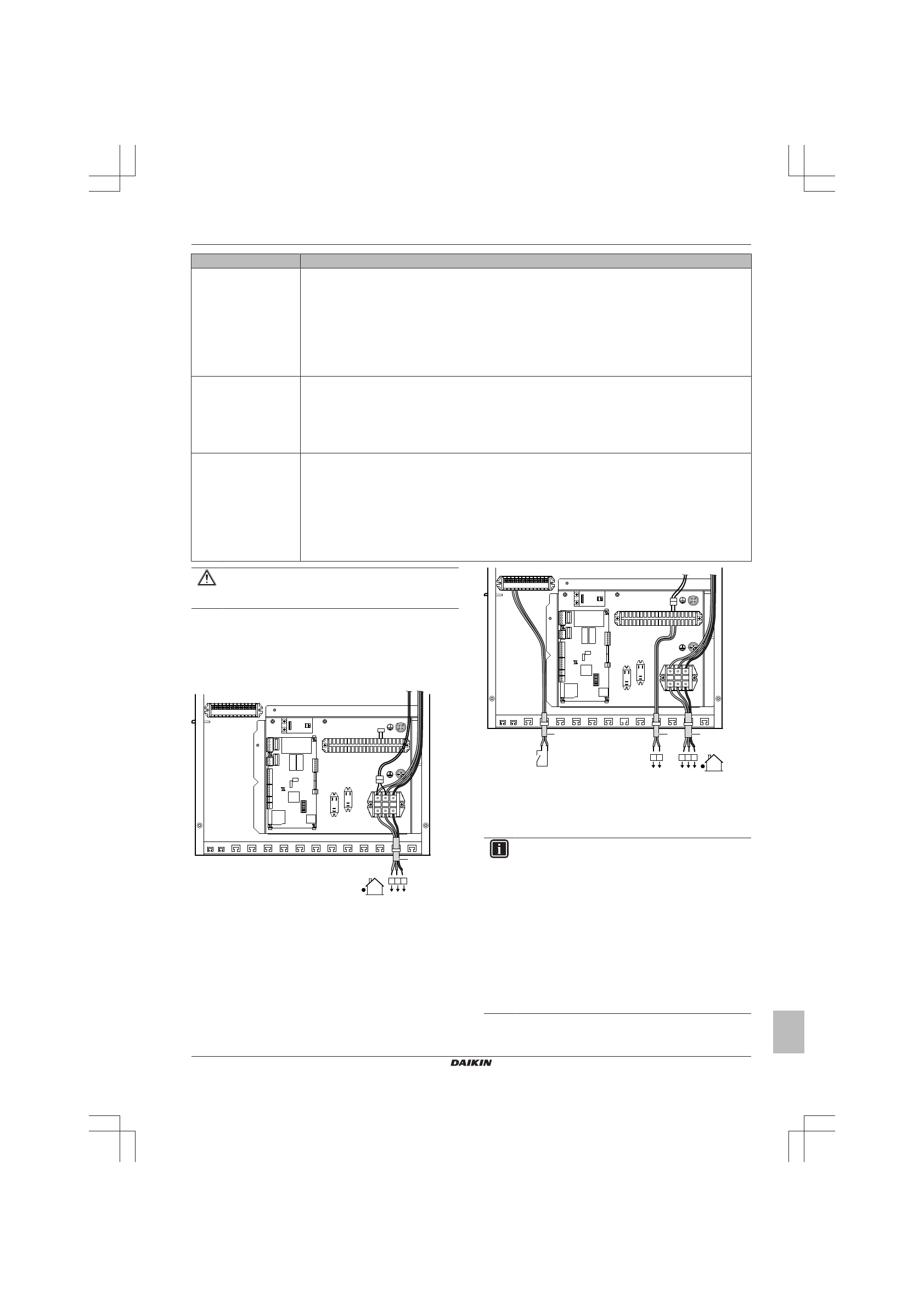

4 Монтаж
Руководство по монтажу
9
EHVZ04~16S18CB3V
Daikin Altherma – низкотемпературный раздельный
4P401672-1C – 2016.02
Проводка
Допустимые кабели (в зависимости от типа блока и установленных опций)
a
Низкое напряжение
▪ Контакт энергосберегающего источника питания
▪ Интерфейс пользователя
▪ Цифровые вводы потребления энергии (приобретаются на месте)
▪ Наружный датчик температуры окружающего воздуха (опция)
▪ Комнатный датчик температуры окружающего воздуха (опция)
▪ Электрические счетчики (приобретаются на месте)
▪ Предохранительный термостат (приобретается по месту установки)
b
Высоковольтное питание
▪ Соединительный кабель
▪ Обычный источник электропитания
▪ Источник электропитания по льготному тарифу
▪ Питание резервного нагревателя
▪ Питание нагревателя поддона (дополнительно)
c
Сигнал регулировки
высокого напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на месте)
▪ Насос горячей воды бытового потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним источником тепла
▪ Контроль режима нагрева помещения
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.5.3
Подключение основного источника
питания
1
Выполните подключение к сетевому электропитанию.
В случае установки обычного источника электропитания
X2M
X5M
A5P
X1M
K3M
K2M
1 2 3
1 2 3
X6YB
X6YA
X6Y
30 31
X1A
X6YA
X19A
a
Обозначение: см. рисунок ниже.
В
случае
установки
источника
электропитания
по
льготному тарифу
Подсоедините X6Y к X6YB.
X2M
X5M
A5P
X1M
K3M
K2M
1 2 3
1 2 3
X6YB
X6Y
X1A
L N
L N
30 31
S1S
3 4
X19A
a
b
c
a
Соединительный кабель (=основной источник питания)
b
Обычный источник электропитания
c
Контакт энергосберегающего источника питания
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
ИНФОРМАЦИЯ
В случае установки источника электропитания по
льготному
тарифу
подсоедините
X6Y
к
X6YB.
Потребность в обычном источнике электропитания для
внутреннего агрегата (b) X2M30/31 зависит от типа
источника электропитания по льготному тарифу.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если
работа
источника
электропитания
по
льготному тарифу прерывается в активном режиме
ИЛИ
▪ если
не
допускается
потребление
энергии
внутренним агрегатом от источника электропитания
по льготному тарифу в активном режиме.
