4 Монтаж
Руководство по монтажу
6
EHVZ04~16S18CB3V
Daikin Altherma – низкотемпературный раздельный
4P401672-1C – 2016.02

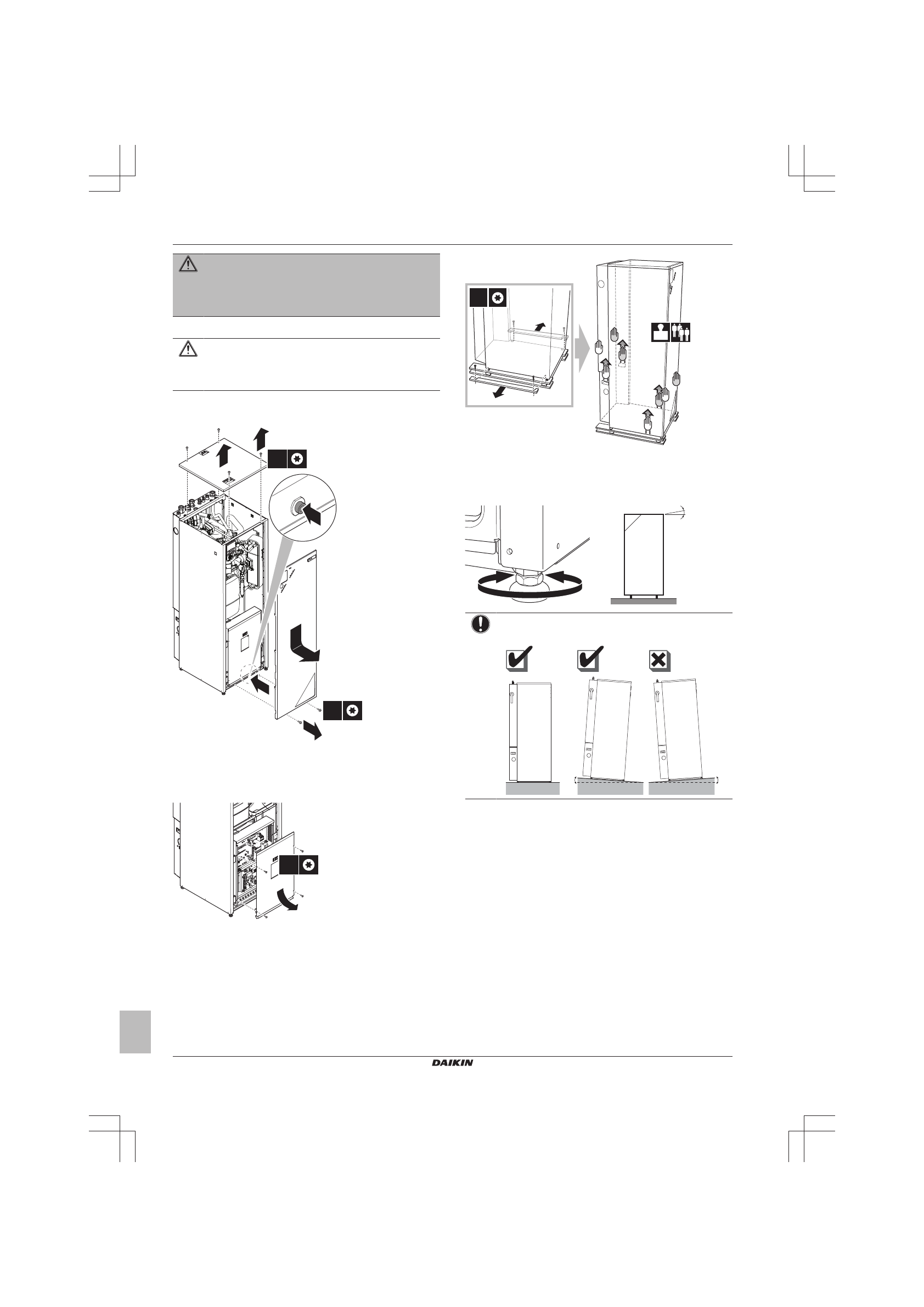

ПРЕДУПРЕЖДЕНИЕ: Острые края
Удерживайте переднюю панель за верхнюю часть, а не
за нижнюю. Будьте осторожны, возможно повреждение
пальцев острыми кромками в нижней части передней
панели.
3
Опустите переднюю панель агрегата и снимите ее.
ПРЕДОСТЕРЕЖЕНИЕ
Передняя панель очень тяжелая. Будьте внимательны,
чтобы НЕ прищемить пальцы при открывании и
закрывании агрегата.
4
Отвинтите и выньте 4 винта, крепящие верхнюю панель.
5
Снимите верхнюю панель с блока.
2
3
4
5
1
2
4×
2×
4.1.2
Чтобы открыть крышку
распределительной коробки
внутреннего агрегата
4×
4.2
Монтаж внутреннего агрегата
4.2.1
Чтобы установить внутренний агрегат
1
Снимите внутренний агрегат с деревянного основания и
разместите на месте установки.
135 kg
4×
2
Подвиньте внутренний агрегат на место.
3
Для компенсации неровностей пола отрегулируйте высоту
выравнивающих
ножек.
Максимально
допустимое
отклонение составляет 1°.
≤1°
ПРИМЕЧАНИЕ
НЕ наклоняйте блок назад:
0°
1°
1°
4.3
Соединение труб трубопровода
хладагента
Все рекомендации, спецификации и инструкции по установке
приведены в инструкции по монтажу наружного агрегата.
4.3.1
Соединение трубопровода хладагента
с внутренним агрегатом
1
Соедините жидкостный запорный вентиль наружного
агрегата с патрубком жидкого хладагента внутреннего
агрегата.
