2 Информация о блоке
Руководство по монтажу
4
EHVZ04~16S18CB3V
Daikin Altherma – низкотемпературный раздельный
4P401672-1C – 2016.02
2
Информация о блоке
2.1
Внутренний блок

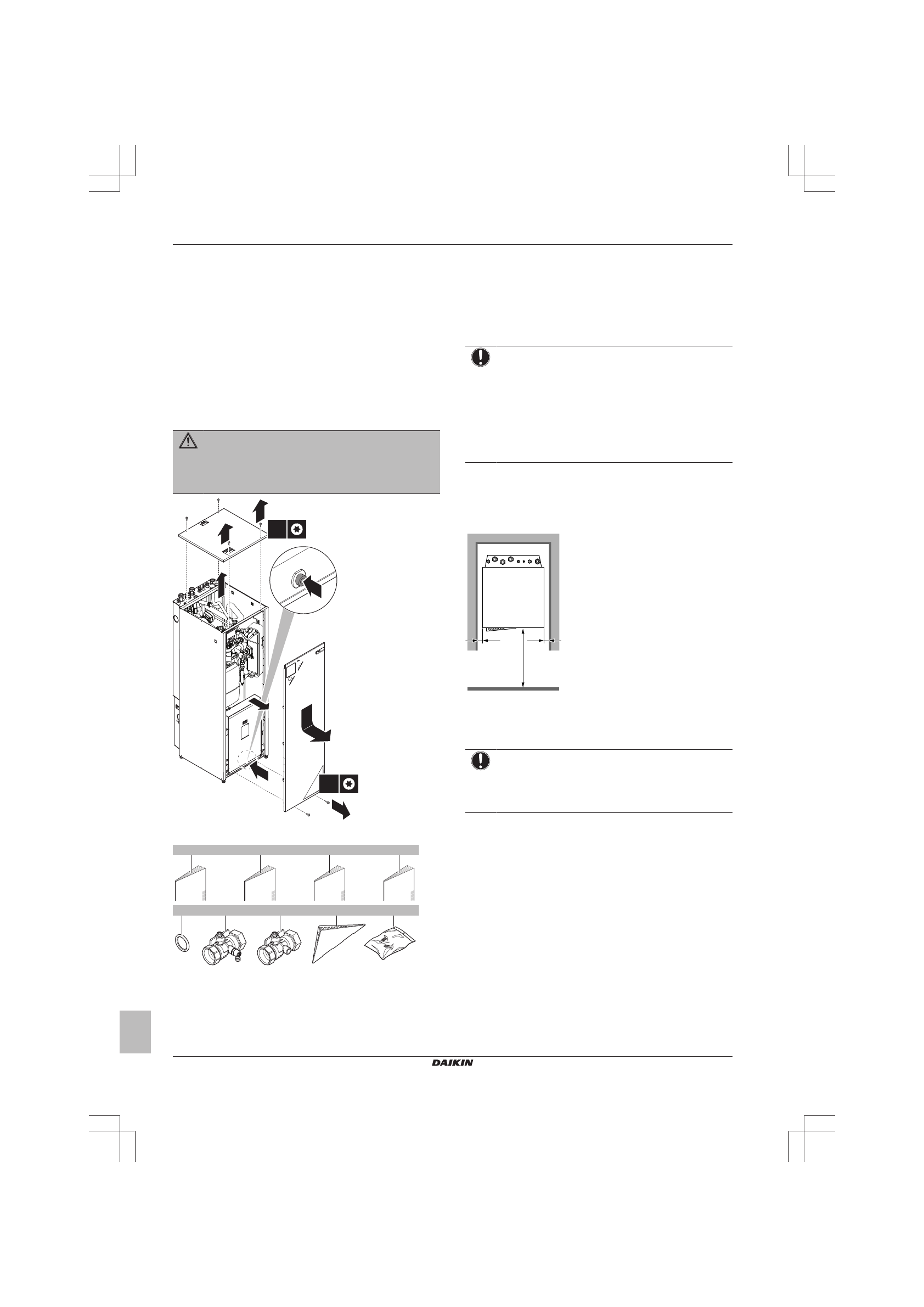

2.1.1
Для снятия аксессуаров с внутреннего
агрегата
1
Выверните винты вверху блока.
2
Снимите верхнюю панель.
3
Выверните винты на передней панели блока.
4
Нажмите на кнопку в нижней части передней панели.
5
Снимите переднюю панель.
ПРЕДУПРЕЖДЕНИЕ: Острые края
Удерживайте переднюю панель за верхнюю часть, а не
за нижнюю. Будьте осторожны, возможно повреждение
пальцев острыми кромками в нижней части передней
панели.
a~e+i
h
f+g
5
4
1
2
3
4
4×
2×
6
Снимите аксессуары.
1×
1×
1×
1×
1×
2×
1×
4×
a
b
c
d
f
2×
g
h
i
e
a
Общие правила техники безопасности
b
Приложение для дополнительного оборудования
c
Руководство по монтажу внутреннего агрегата
d
Инструкция по эксплуатации
e
Уплотнительное кольцо для запорного клапана
f
Запорный клапан с точкой слива/заполнения
g
Запорный клапан
h
Крышка интерфейса пользователя
i
2 винта для крепления интерфейса пользователя.
7
Установите верхнюю и переднюю панели.
3
Подготовка
3.1
Подготовка места установки
ПРИМЕЧАНИЕ
Этот
блок
предназначен
для
работы
в
2
температурных зонах:
▪ подогрев полов в
основной зоне
(температура
воды 35°C), это зона с
наименьшей температурой
воды
,
▪ радиаторы в дополнительной зоне (температура
воды 45°C), это зона с
наибольшей температурой
воды
.
3.1.1
Требования к месту установки
внутреннего агрегата
▪ Помните следующие правила организации пространства при
установке:
>500
>10
>10
(mm)
▪ Внутренний агрегат рассчитан только на установку внутри
помещения и на эксплуатацию при окружающей температуре
5~35°C.
ПРИМЕЧАНИЕ
Когда
температура
в
нескольких
помещениях
регулируется
посредством
1
термостата,
НЕ
устанавливайте термостатический клапан на источнике
тепла в том помещении, где установлен термостат.
3.2
Подготовка трубопроводов
воды
3.2.1
Проверка объема и расхода воды
Минимальный объем воды
Убедитесь в том, что общий объем воды в установке составляет
не менее 10 л для EHVZ04+08 и 20 л для EHVZ16БЕЗ учета
воды во внутреннем агрегате.
НЕ
разделяйте минимальный
объем воды по 2 температурным зонам.
Достаточно предусмотреть минимальный объем воды в
основной зоне. В случае подогрева полов это легко реализовать
посредством 1 контура подогрева полов, который никогда не
закрывается управляемым (дистанционно) клапаном.
НЕ требуется предусматривать минимальный объем воды в
дополнительной зоне.
