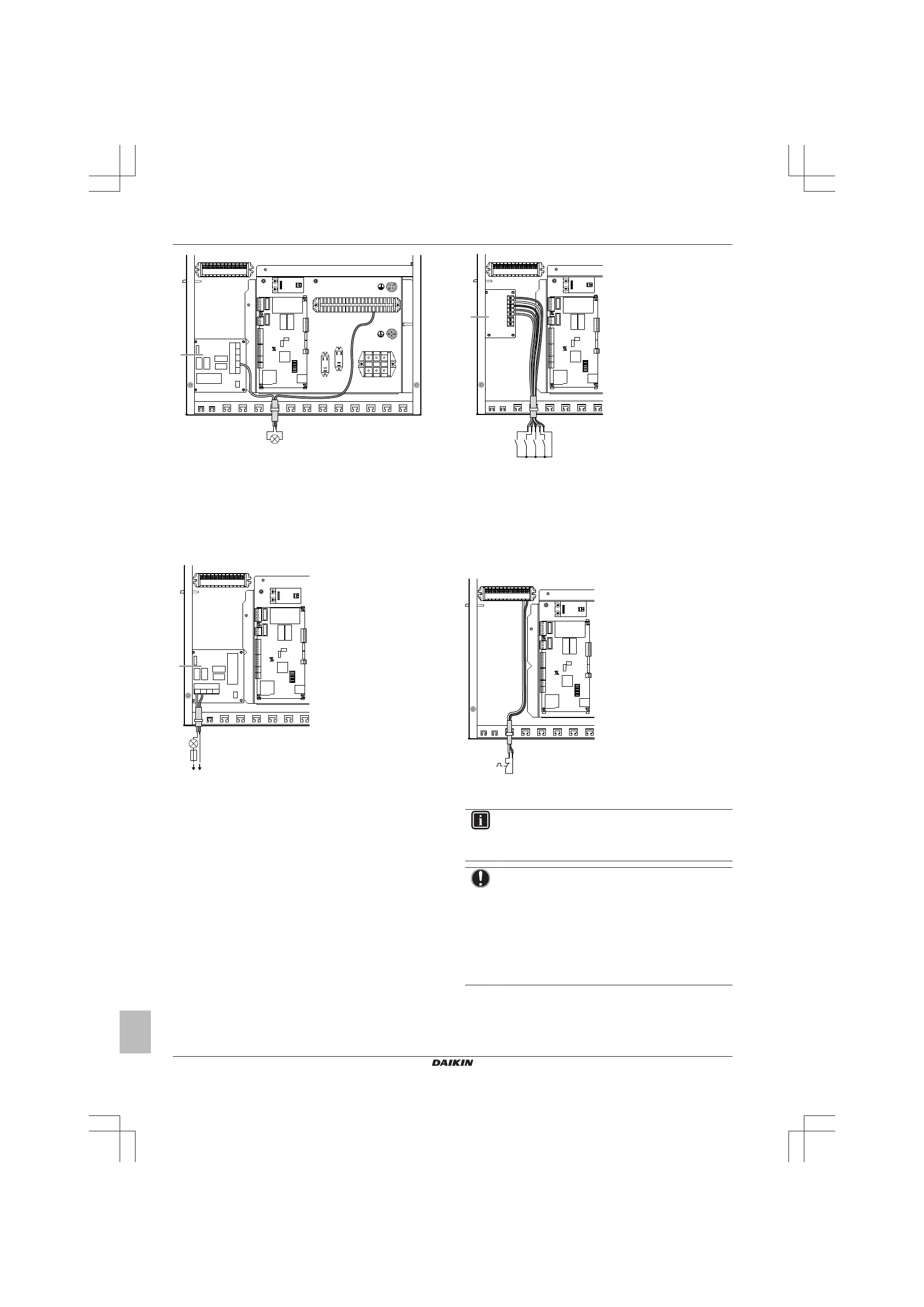

4 Монтаж
Руководство по монтажу
12
EHVZ04~16S18CB3V
Daikin Altherma – низкотемпературный раздельный
4P401672-1C – 2016.02
X2M
X5M
A5P
X1M
A4P
K3M
K2M
29
X1M
YC
Y1
Y2
Y3
Y4
a
a
Необходима установка EKRP1HB.
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.10
Подключение переключения на
внешний источник тепла
1
Подсоедините кабель переключения на внешний источник
тепла к соответствующим контактам, как показано на
приведенном рисунке.
X5M
A5P
A4P
X3 X4
L N
X2M
X1 X2
a
a
Необходима установка EKRP1HB.
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.11
Подключение цифровых вводов
потребления энергии
1
Подсоедините кабель цифровых вводов потребления
энергии к соответствующим контактам, как показано на
приведенном рисунке.
X5M
A5P
A8P
1
2
3
4
5
X801M
S6S
S7S
S8S
S9S
a
a
Необходима установка EKRP1AHTA.
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.12
Подсоединение предохранительного
термостата (размыкающий контакт)
1
Подсоедините кабель предохранительного термостата
(нормально замкнутый) к соответствующим клеммам, как
показано на рисунке ниже.
X5M
A5P
12
11
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
ИНФОРМАЦИЯ
Предохранительный термостат (приобретается по
месту
установки)
должен
быть
установлен.
В
противном случае блок НЕ будет работать.
ПРИМЕЧАНИЕ
Предохранительный
термостат
ДОЛЖЕН
устанавливаться в основной зоне, чтобы не допустить
чрезмерно высокой температуры воды в этой зоне.
Предохранительный термостат обычно представляет
собой термостатический клапан с размыкающим
контактом. При чрезмерно высокой температуре воды
в основной зоне контакт размыкается и на интерфейсе
пользователя
отображается
код
ошибки
8H‑02.
Остановится ТОЛЬКО главный насос.
