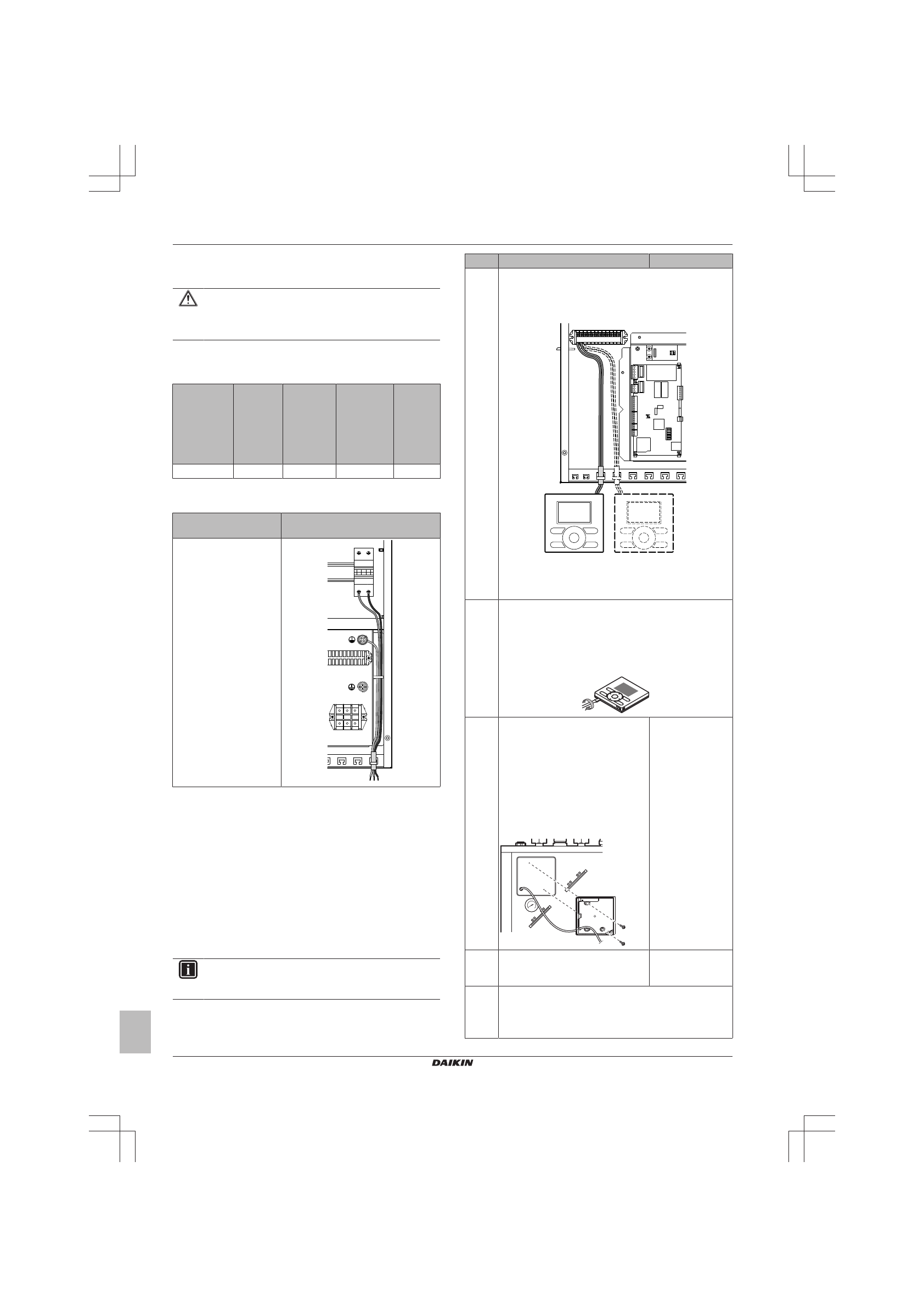

4 Монтаж
Руководство по монтажу
10
EHVZ04~16S18CB3V
Daikin Altherma – низкотемпературный раздельный
4P401672-1C – 2016.02
4.5.4
Подсоединение электропитания к
резервному нагревателю
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен,
всегда
подключайте
электропитание
резервного
нагревателя и кабель заземления.
Убедитесь,
что
электропитание
соответствует
производительности резервного нагревателя, как указано в
приведенной таблице.
Тип
резервного
нагревателя
Производ
ительност
ь
резервног
о
нагревате
ля
Электропи
тание
Максималь
ный
рабочий ток
Z
max
(Ом)
*3В
3 кВт
1~ 230 В
13 А
—
1
Подключите электропитание к резервному нагревателю.
Используется двухполюсный предохранитель F1B.
Тип резервного
нагревателя
Подключение электропитания к
резервному нагревателю
3 кВт 1~ 230 В (*3V)
X2M
F1B
X1M
L
N
L
N
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.5
Подключение интерфейса
пользователя
▪ Если используется 1 интерфейс пользователя, он может
устанавливаться на внутреннем агрегате (для управления
рядом с внутренним агрегатом) или в помещении (когда
используется как комнатный термостат).
▪ Если используются 2 интерфейса пользователя, 1 из них
можно установить на внутреннем агрегате (для управления
рядом с внутренним агрегатом) + 1 в помещении
(используется как комнатный термостат).
ИНФОРМАЦИЯ
Интерфейс
пользователя
может
использоваться
только как комнатный термостат
основной зоны
.
Процедура незначительно отличается в зависимости от места
установки интерфейса пользователя.
#
На внутреннем агрегате
В помещении
1
Подсоедините кабель интерфейса пользователя к
внутреннему агрегату.
Прикрепите кабель с помощью стяжек к креплениям
стяжек кабелей.
X5M
A5P
A2P
A2P
a
b
1 2
a
Основной интерфейс пользователя
(a)
b
Дополнительный интерфейс пользователя
2
Вставьте отвертку в пазы на нижней стороне
интерфейса пользователя и осторожно отделите
лицевую плату от настенной панели.
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
3
Используйте 2 винта из пакета с
принадлежностями, чтобы
прикрепить настенную панель
интерфейса пользователя к
листовому металлу блока.
Будьте внимательны, чтобы НЕ
деформировать форму задней
стороны интерфейса пользователя
из-за перезатяжки крепежных
винтов.
Прикрепите
настенную панель
интерфейса
пользователя к
стене.
4
Подсоедините, как показано на
рис. 4A.
Подсоедините, как
показано на рис.
4A, 4B, 4C или 4D.
5
Установите лицевую плату обратно на настенной
панели.
При креплении лицевой платы к агрегату следите,
чтобы НЕ зажать проводку.
