Компрессор с прямой передачей безмасляный AC-140-8-OFS,  AC-180-24-OFS,
AC-300-50-OFS, AC-450-100-OFS. Артикул 3 01 01 051, 3 01 01 052, 3 01 01 053, 3 01 01 054

Детальная информация о компрессоре
•

Общий вид компрессора AC-180-24-OFS  показан на рисунках

1.2 и 2. 2, его подробное устройство приведено на схеме сборки
(см. приложение Д).

•

Компрессор состоит из следующих основных узлов и деталей:

ресивера 2, двухцилиндрового компрессорного блока 5, блока
управления 13, и других узлов и деталей. Компрессорный блок 5
состоит из двух поршневых блоков 9 и электродвигателя 6. Ком-
прессорный  блок  5  закреплен  на  уголках  3  через  резиновые
опоры 4.  Резиновые опоры 4 снижают уровень вибраций пере-
даваемых на ресивер 2 от работающего компрессорного блока
5.  Уголки  3  приварены  к  ресиверу  2.  Для  перемещения  на  не-
большие расстояния компрессор оснащен колесами 1 и рукоят-
кой 12. Колеса 1 свободно вращаются на оси 19. Устойчивость и
гашение вибраций от работающего компрессора обеспечивает
виброопора  17, закрепленная в нижней части ресивера 2.

•

Блок  управления  13  компрессором  состоит  из  следующих

основных  узлов:  манометров  15  и  16  давления  сжатого  возду-
ха  на  выходе  из  компрессора  и  в  ресивере  2  соответственно,
регулятора    давления  21,  реле  давления  22,  кнопки  пуска  23,
переходника быстроразъемного (крана) 14 и предохранительно-
го клапана 20.

Компрессор

AC-300-50-OFS,

детальная информация

8

7

2

6

10

11

1

5

4

3

12

9

13

14

15

16

17

18

19

20

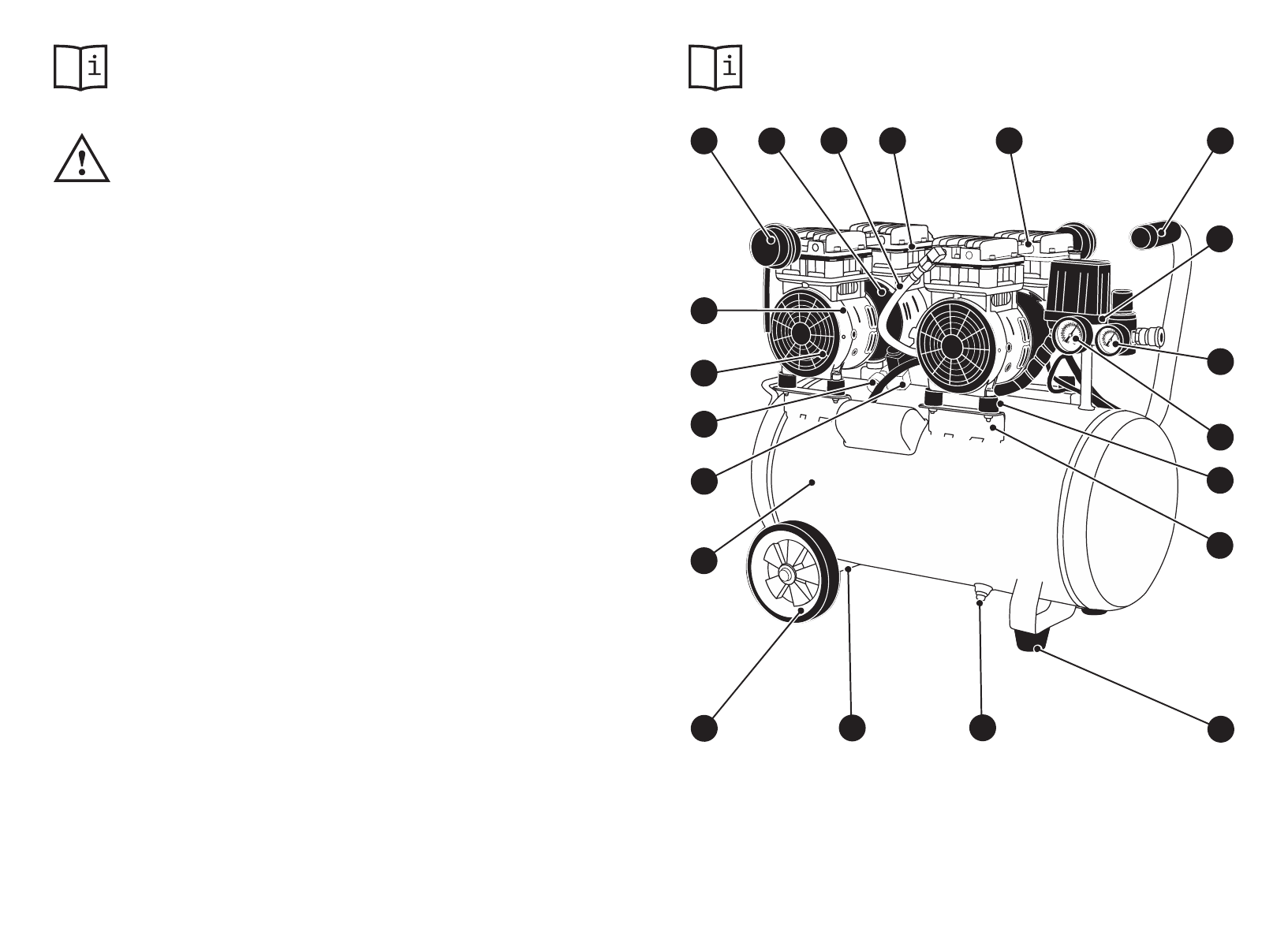

Рисунок 1. 3

 — Общий вид компрессора AC-300-50-OFS
