Компрессор с прямой передачей безмасляный AC-140-8-OFS,  AC-180-24-OFS,
AC-300-50-OFS, AC-450-100-OFS. Артикул 3 01 01 051, 3 01 01 052, 3 01 01 053, 3 01 01 054

Компрессор  AC-180-24-OFS,

детальная информация

8

7

2

6

10

11

1

5

4

3

12

9

13

14

15

16

17

18

19

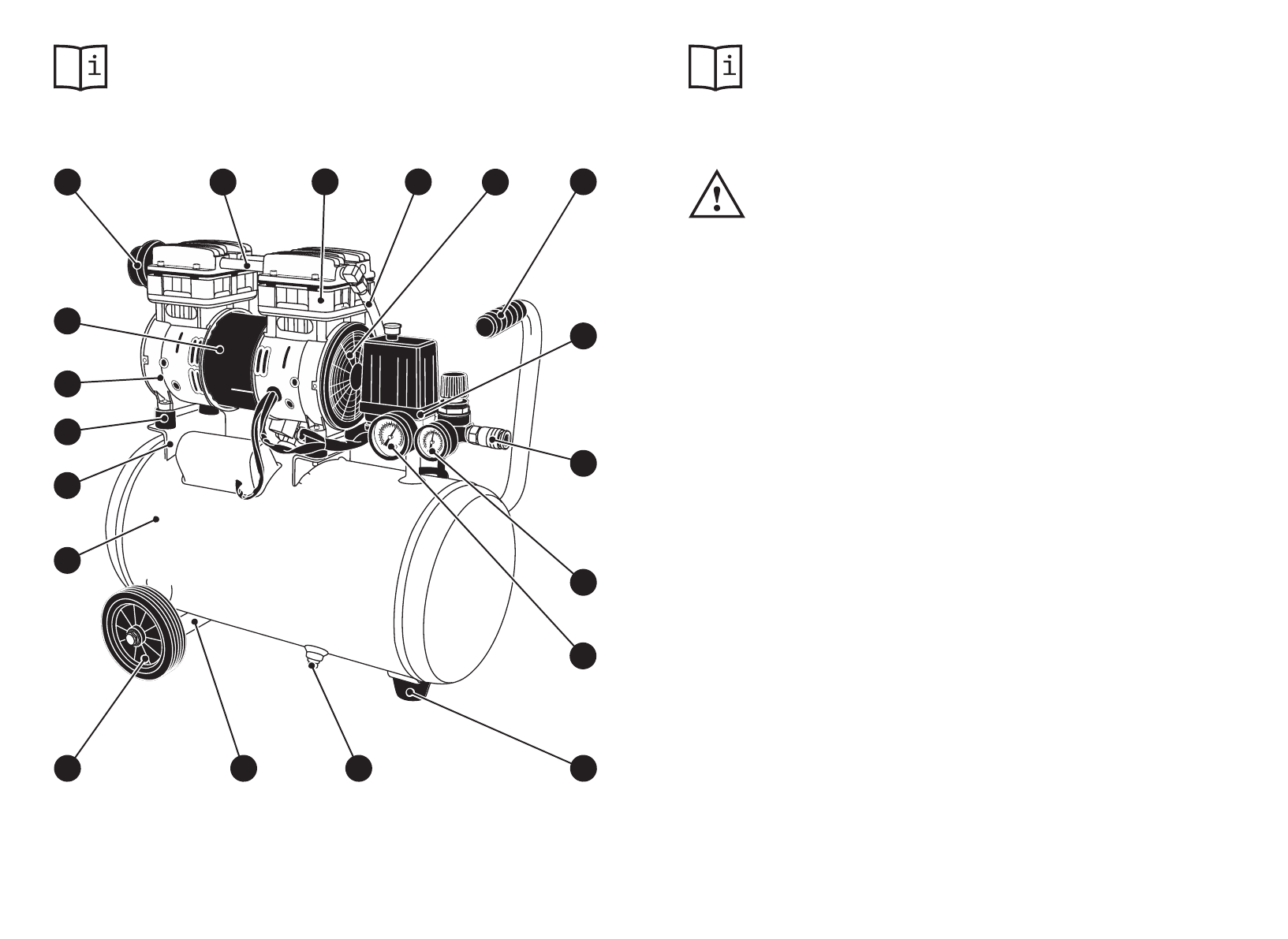

Рисунок 1. 2

 — Общий вид компрессора AC-180-24-OFS

Детальная информация о компрессоре
•

Общий вид компрессора AC-300-50-OFS показан на рисунках

1.3 и 2. 3, его подробное устройство приведено на схеме сборки
(см. приложение Е).

•

Компрессор состоит из следующих основных узлов и деталей:

ресивера 2, двухцилиндровых  компрессорных блоков 6 (2 шт.),
блока управления 13, и других узлов и деталей. Компрессорный
блок 6 состоит из двух поршневых блоков 10 и электродвигате-
ля  8.  Компрессорные  блоки  6  закреплены  на  уголках  17  через
резиновые  опоры  16.    Резиновые  опоры  16  снижают  уровень
вибраций передаваемых на ресивер 2 от работающих компрес-
сорных блоков 6. Уголки 17 приварены к ресиверу 2. Для пере-
мещения на небольшие расстояния компрессор оснащен коле-
сами 1 и рукояткой 12. Колеса 1 свободно вращаются на оси 20.
Устойчивость и гашение вибраций от работающего компрессо-
ра обеспечивают виброопоры 18, закрепленные в нижней части
ресивера 2.

•

Блок  управления  13  компрессором  состоит  из  следующих

основных  узлов:  манометров  15  и  14  давления  сжатого  возду-
ха  на  выходе  из  компрессора  и  в  ресивере  2  соответственно,
регулятора    давления  22,  реле  давления  23,  кнопки  пуска  24,
переходника быстроразъемного (крана) 21 и предохранительно-
го клапана 25.
