Компрессор с прямой передачей безмасляный AC-140-8-OFS,  AC-180-24-OFS,
AC-300-50-OFS, AC-450-100-OFS. Артикул 3 01 01 051, 3 01 01 052, 3 01 01 053, 3 01 01 054

Компрессор  AC-140-8-OFS,  де-

тальная информация

8

7

2

6

10

11

1

5

4

3

12

9

13

14

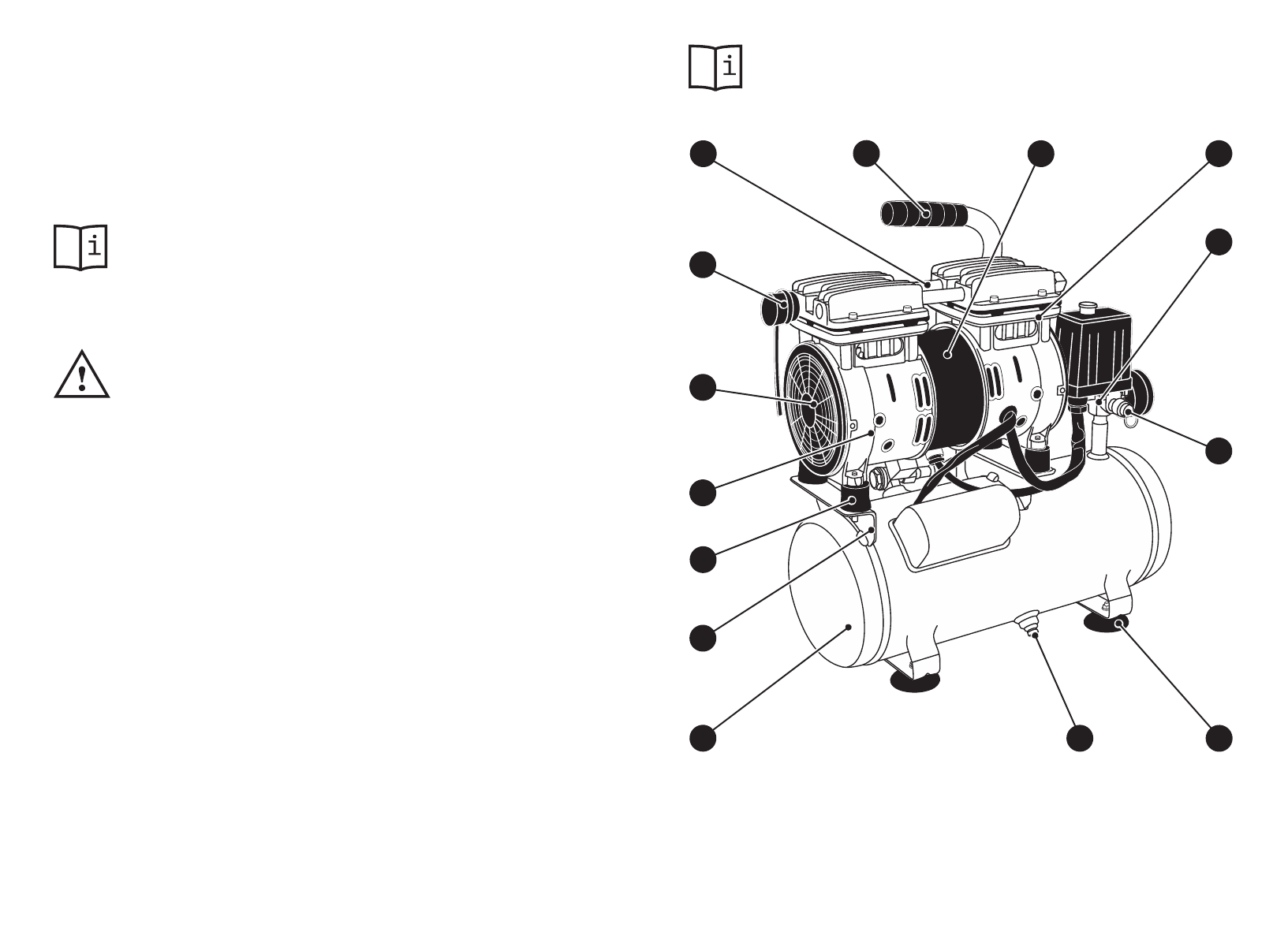

Рисунок 1. 1

 — Общий вид компрессора AC-140-8-OFS

14. Переходник быстроразъемный
15. Манометр давления сжатого воздуха
в ресивере
16. Клапан предохранительный
17. Рычажок пуска
18. Реле давления
19. Кран

20. Клапан электромагнитный (3 шт.)
21. Трубопровод нагнетательный (3 шт.)
22. Клапан обратный (3 шт.)

Детальная информация о компрессоре
•

Общий  вид  компрессора  AC-450-100-OFS  показан  на  рисун-

ках 1.4, 2.4 и 3.4, его подробное устройство приведено на схеме
сборки (см. приложение Ж).

•

Компрессор состоит из следующих основных узлов и деталей:

ресивера 2, двухцилиндровых  компрессорных блоков 8 (3 шт.),
блока управления 4, и других узлов и деталей. Компрессорный
блок 8 состоит из двух поршневых блоков 6 и электродвигателя
5. Компрессорные блоки 8 закреплены на уголках 11 через рези-
новые опоры 10.  Резиновые опоры 10 снижают уровень вибра-
ций передаваемых на ресивер 2 от работающих компрессорных
блоков 8. Уголки 11 приварены к ресиверу 2. Для перемещения
на  небольшие  расстояния  компрессор  оснащен  колесами  12  и
ручками 3. Колеса 12 закреплены на опорах 13 с помощью осей
и гаек.

•

Блок  управления  4  компрессором  состоит  из  следующих

основных узлов: манометра 15 давления сжатого воздуха  в ре-
сивере 2, реле давления 18, рычажка пуска 17, переходника бы-
строразъемного 14, крана 19 и предохранительного клапана 16.
