Компрессор с прямой передачей безмасляный AC-140-8-OFS,  AC-180-24-OFS,
AC-300-50-OFS, AC-450-100-OFS. Артикул 3 01 01 051, 3 01 01 052, 3 01 01 053, 3 01 01 054

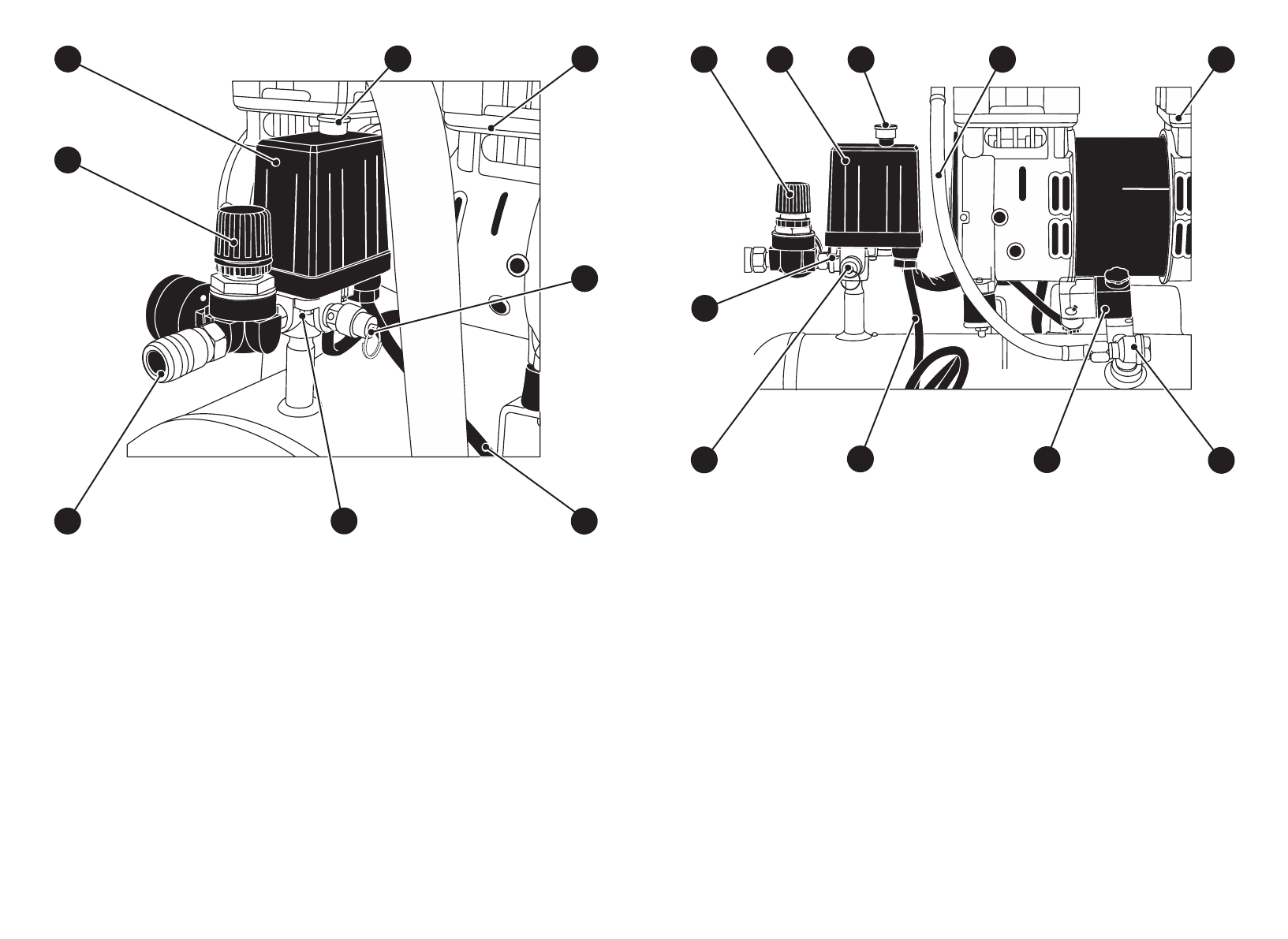

Рисунок 2. 2

 — Блок управления и узлы компрессора AC-180-24-OFS

1. Колесо (2 шт.)
2. Ресивер
3. Уголок (2 шт.)
4. Опора резиновая (4 шт.)
5. Блок компрессорный
6. Электродвигатель
7. Фильтр воздушный
8. Трубка (2 шт.)
9. Блок поршневой (2 шт.)
10. Трубопровод нагнетательный
11. Вентилятор (2 шт.)
12. Рукоятка
13. Блок управления компрессором
14.

Переходник

быстроразъемный

(кран)

15. Манометр давления сжатого воздуха
на выходе  из компрессора
16. Манометр давления сжатого воздуха
в ресивере
17. Виброопора (1 шт.)
18. Клапан слива конденсата
19. Ось
20. Клапан предохранительный
21. Регулятор давления
22. Реле давления
23. Кнопка пуска
24. Клапан обратный
25. Клапан электромагнитный
26. Кабель электропитания с вилкой

21

22

20

26

9

23

24

10

25

13

Рисунок 2. 3

 — Блок управления и узлы компрессора AC-300-50-OFS

23

22

21

13

10

24

26

1. Колесо (2 шт.)
2. Ресивер
3.  Клапан  электромагнит-
ный (2 шт.)
4. Клапан обратный (2 щт.)
5. Вентилятор (4 шт.)
6.  Блок  компрессорный  (2
шт.)
7.  Фильтр  воздушный  (2
шт.)
8. Электродвигатель (2 шт.)
9.  Трубопровод  нагнета-
тельный (2 шт.)

10. Блок поршневой (4 шт.)
11. Трубка (4 шт.)
12. Рукоятка
13.  Блок  управления  ком-
прессором
14.  Манометр  давления
сжатого  воздуха    на  выхо-
де  из компрессора
15.  Манометр  давления
сжатого  воздуха    в  реси-
вере
16. Опора резиновая (8 шт.)
17. Уголок (4 шт.)

18. Виброопора (2 шт.)
19.  Клапан  слива  конден-
сата
20. Ось
21.  Переходник  быстро-
разъемный (кран)
22. Регулятор давления
23. Реле давления
24. Кнопка пуска
25.  Клапан  предохрани-
тельный
26. Кабель электропитания
с вилкой

25
