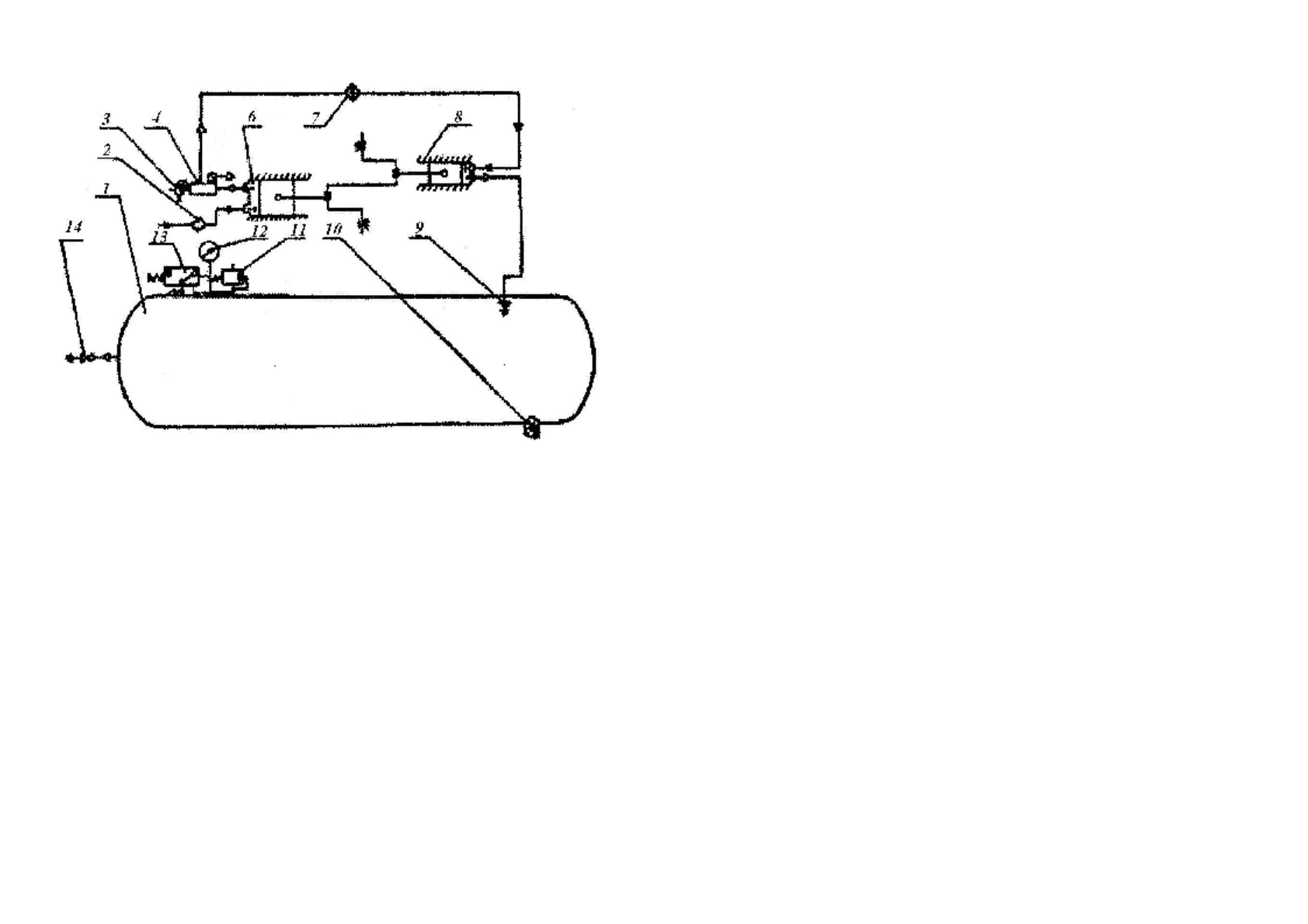

Рис
.14.
Схема
пневматическая
принципиальная
компрессора
,
модель
С
415
М
1-
ресивер
; 2-
воздушный
фильтр
; 3-
клапан
предохранительный
;
4-
коллектор
цилиндра
низкого
давления
;
6-
цилиндр
низкого
давления
; 7-
холодильник
; 8-
цилиндр
высокого
давления
; 9-
обратный
клапан
; 10-
пробка
сливная
;
11-
предохранительный
клапан
; 12-
манометр
контроля
давления
возду
-
ха
; 13-
реле
давления
; 14-
вентиль
раздаточный
.
44
Принцип
реле
давления
зарубежной
фирмы
основан
на
сравнении
сил
,
возникающих
от
давления
сжатого
воздуха
,
передаваемого
мембраной
и
сил
упругой
деформации
пружины
.
Для
ручного
управления
двигателем
компрес
-
сора
на
реле
имеется
переключатель
.
Настройка
реле
MDR2/11
Настройка
реле
MDR2/11 (
рис
. 11)
осуществляется
следующим
образом
:
-
снять
защитный
кожух
;
-
отрегулировать
диапазон
рабочего
давления
(
Р
отк
.
иР
вкл
.
) –
для
этого
вра
-
щать
на
равное
число
оборотов
гайки
на
обеих
шпильках
(
равного
диаметра
и
рядом
расположенные
),
сжимая
или
отпуска
пружину
;
-
отрегулировать
величину
перепада
(
∆Р
)
между
давлением
отключения
(
Р
отк
.
)
и
давлением
включения
(
Р
вкл
.
) –
для
этого
вращать
болт
(
он
находится
рядом
со
шпильками
и
удерживает
пружину
меньшего
диаметра
),
сжимая
или
отпуская
пружину
.
В
какую
сторону
производить
вращение
болта
указывают
рядом
располо
-
женные
стрелки
.
Знак
+ (
плюс
)
около
стрелки
указывает
на
увеличение
вели
-
чины
рабочего
давления
,
знак
– (
минус
)
около
стрелки
указывает
на
уменьше
-
ние
величины
рабочего
давления
.
Число
оборотов
,
на
которое
необходимо
повернуть
болт
при
настройке
реле
,
определяется
непосредственно
на
установке
опытным
путем
,
при
этом
изме
-
нение
величины
давления
определяют
по
манометру
на
ресивере
.
Реле
позволяет
осуществлять
регулировку
давления
от
0,4
МПа
до
1,0
МПа
;
величину
перепада
давлений
от
0,2
МПа
до
0,35
МПа
Предохранительный
клапан
(
рис
.12)
служит
для
ограничения
макси
-
мального
давления
в
ресивере
и
одновременно
является
сигнализирующем
устройством
при
превышении
давления
в
ресивере
.
Клапан
отрегулирован
на
давление
1,1±0,05
МПа
.
Обратный
клапан
(
рис
.13)
обеспечивает
подачу
сжатого
воздуха
только
в
направлении
от
компрессорной
головки
к
ресиверу
,
препятствуя
воздействию
на
компрессорную
головку
сжатого
воздуха
из
ресивера
.
4.13
Нагнетательный
трубопровод
представляет
собой
гнутую
медную
трубку
,
концы
которой
развальцованы
.
Для
подсоединения
трубопровода
к
компрессорной
головке
и
обратному
клапану
имеются
накидные
гайки
.
4.2.
Принцип
работы
(
рис
.14
и
15).
4.2.1.
При
работе
компрессора
атмосферный
воздух
через
фильтр
2
и
вса
-
сывающие
клапаны
поступает
в
цилиндр
низкого
давления
6,
где
предвари
-
тельно
сжимается
,
и
далее
при
открытии
нагнетательных
клапанов
через
кол
-
лектор
цилиндра
низкого
давления
4
поступает
в
холодильник
7.
Охлажденный
воздух
поступает
в
полость
крышки
головки
цилиндров
и
через
всасывающие
клапаны
в
цилиндр
высокого
давления
8,
где
окончательно
сжимается
,
открывает
нагнетательный
клапан
и
направляется
в
ресивер
1.
На
ресивере
установлен
обратный
клапан
9.
При
открытом
раздаточном
вентиле
воздух
из
ресивера
подается
в
пнев
-
мосистему
.
Конденсат
удаляется
из
ресивера
через
сливную
пробку
10.
5
