кладку
.
Клапанные
доски
выполнены
из
серого
чугуна
.
В
клапанном
блоке
расположены
два
всасывающих
и
два
нагнетательных
клапана
и
представляют
единую
клапанную
систему
.
Всасывающий
клапан
цилиндра
низкого
давления
состоит
из
седла
клапа
-
на
6,
двух
сепараторов
5,
которые
предохраняют
клапанные
пластины
от
сме
-
щения
в
горизонтальной
плоскости
,
и
розетки
4,
ограничивающей
прогиб
кла
-
панных
пластин
.
Четыре
клапанные
пластины
толщиной
0,22
мм
перекрывают
пазы
в
седле
и
являются
рабочими
элементами
.
Нагнетательный
клапан
цилиндра
низкого
давления
состоит
из
четырех
клапанных
пластин
толщиной
0,36
мм
, (
которые
перекрывают
отверстия
в
клапанной
доске
),
двух
сепараторов
и
розетки
.
Всасывающий
и
нагнетательный
клапан
цилиндра
высокого
давления
имеет
по
одной
клапанной
пластине
толщиной
0,36
мм
,
размещенной
в
направляющем
гнезде
.
Клапан
от
продольного
перемещения
удерживается
штифтами
.
Воздушный
фильтр
3 (
рис
.3
и
4)
устанавливается
на
всасывающем
флан
-
це
головки
блока
цилиндров
.
Воздух
,
поступая
в
фильтр
,
проходит
через
фильтроэлемент
,
изготовлен
-
ный
на
основе
ультратонкого
стекловолокна
,
и
направляется
по
патрубку
во
всасывающую
полость
крышки
блока
цилиндров
.
Охлаждение
компрессора
осуществляется
воздушным
потоком
,
создавае
-
мым
лопастями
маховика
–
вентилятора
.
Направление
вращения
должно
быть
таким
,
чтобы
воздушный
поток
был
направлен
на
компрессорную
головку
.
Система
охлаждения
обеспечивает
поддержание
нормальной
температуры
деталей
компрессора
,
масла
и
межступенчатое
охлаждение
воздуха
.
Коллектор
одновременно
является
гасителем
пульсации
сжатого
воздуха
.
Предохранительный
клапан
,
установленный
на
коллекторе
,
является
сигнализирующим
устройством
при
неисправностях
в
клапанной
системе
.
Клапан
регулируется
на
давление
0,45±0,03
МПа
.
При
повышении
выше
-
указанного
давления
пружина
,
сжимаясь
,
освобождает
шарик
,
и
клапан
сооб
-
щает
коллектор
с
атмосферой
.
При
понижении
давления
до
нормального
ша
-
рик
под
действием
пружины
перекрывает
отверстие
в
корпусе
.
Пружина
регу
-
лируется
гайкой
и
фиксируется
контргайкой
.
Корпус
,
головка
клапана
и
контргайка
пломбируются
.
4.1.2.
Ресивер
Ресивер
(
рис
.9
и
10)
представляет
собой
стальной
сварной
сосуд
с
выпук
-
лыми
эллиптическими
днищами
,
имеющий
четыре
опоры
.
На
ресивере
устанавливаются
:
блок
управления
,
в
который
входят
:
реле
давления
,
предохранительный
клапан
;
манометр
для
контроля
воздуха
;
разда
-
точный
вентиль
,
пробка
сливная
,
клеммная
коробка
.
Для
поддержания
в
ресивере
необходимого
для
работы
давления
в
преде
-
лах
заданных
значений
и
для
автоматического
включения
и
выключения
дви
-
гателя
служит
реле
давления
(
рис
. 11).
4

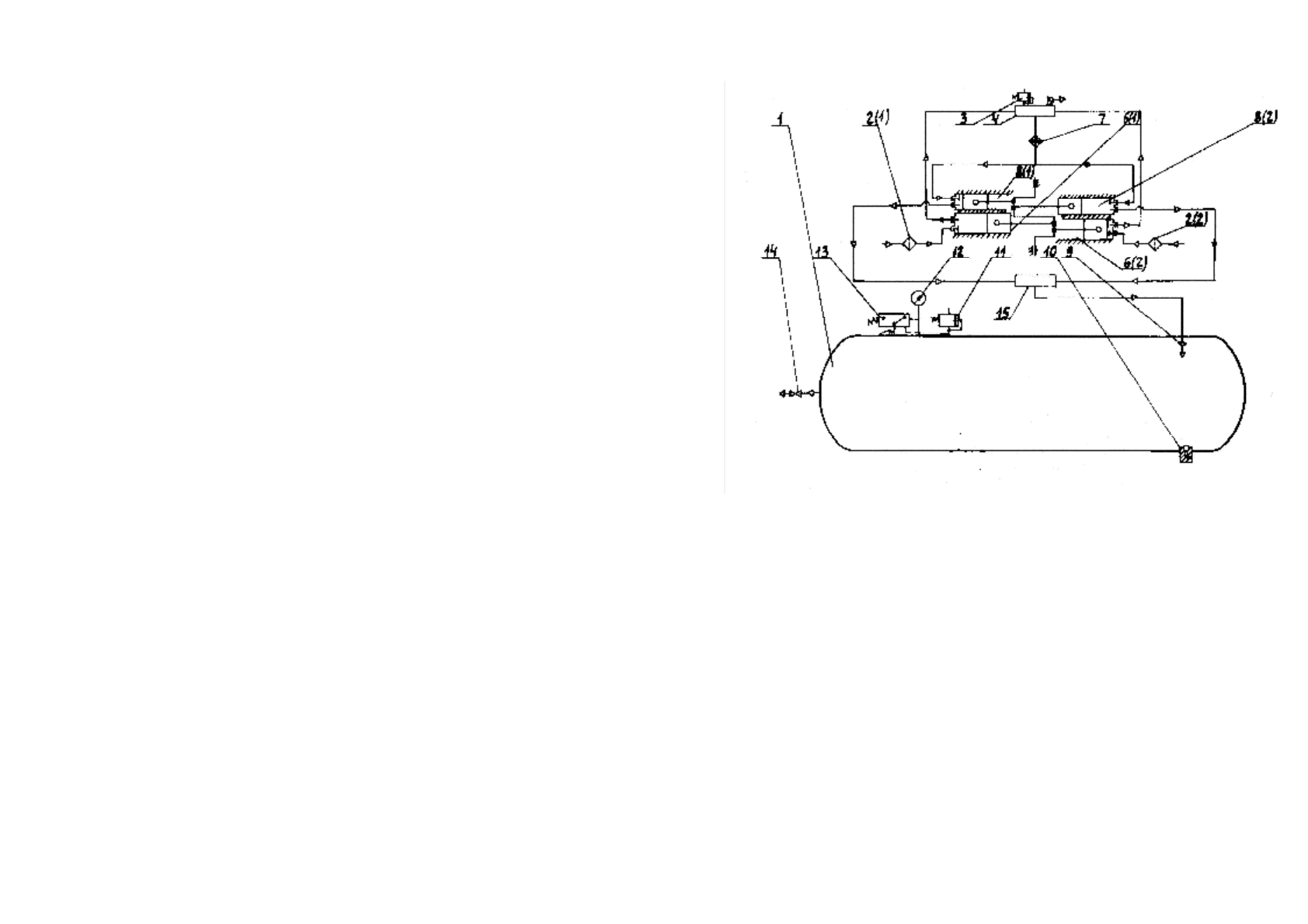

Рис
.15.
Схема
пневматическая
принципиальная
компрессора
,
модель
С
416
М
1-
ресивер
; 2(1)-
воздушный
фильтр
левый
; 2(2)-
воздушный
фильтр
правый
;
3-
клапан
предохранительный
; 4-
коллектор
цилиндра
низкого
давления
;
6(1)-
цилиндр
низкого
давления
левый
;
6(2)-
цилиндр
низкого
давления
правый
; 7-
холодильник
; 8(1)-
цилиндр
высокого
давления
левый
; 8(2)-
цилиндр
высокого
давления
правый
;
9-
обратный
клапан
; 10-
пробка
сливная
; 11-
предохранительный
клапан
;
12-
манометр
контроля
воздуха
; 13-
реле
управления
; 14-
вентиль
раздаточ
-
ный
; 15-
коллектор
цилиндра
высокого
давления
.
