  9

Шаг 2

Для выполнения входа в Web-интерфейс компьютеру
должен быть назначен IP-адрес из того же диапазона,
в котором находится IP-адрес коммутатора. Например,
если коммутатору назначен IP-адрес 10.90.90.90 с
маской подсети 255.0.0.0, то компьютеру должен быть
назначен IP-адрес вида 10.x.y.z (где x/y - это число
от 0 до 255, z – число от 1 до 254) с маской подсети
255.0.0.0.

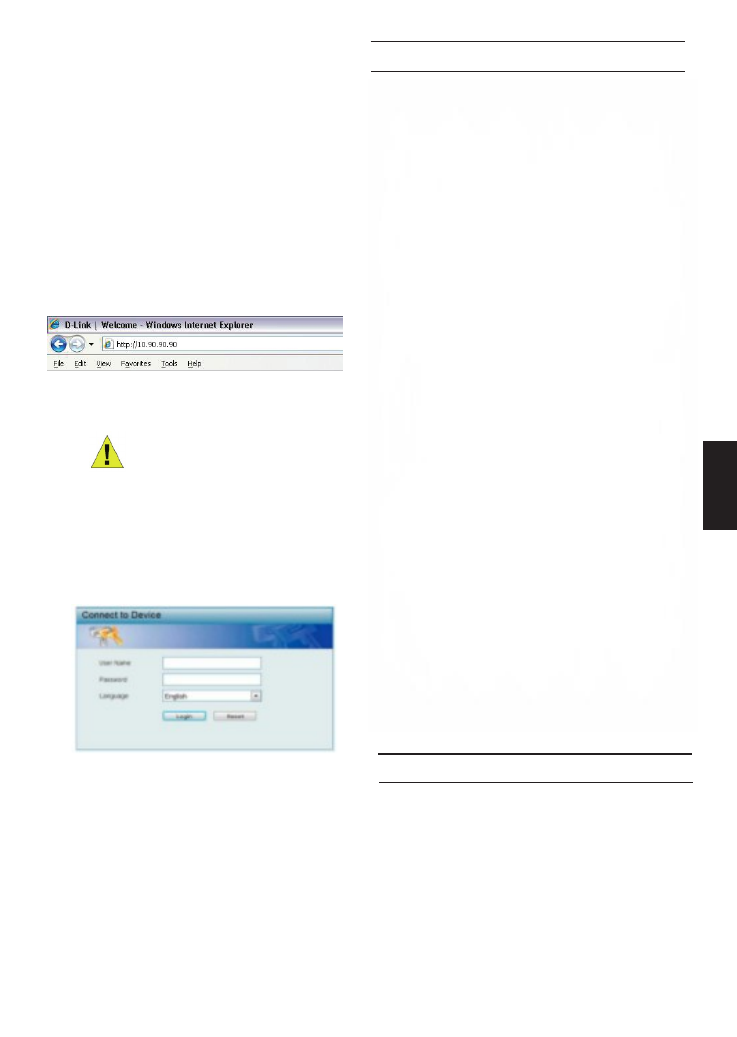

Рисунок 7. Введите IP-адрес 10.90.90.90 в

адресной строке Web-браузера

ПРИМЕЧАНИЕ:

IP-адрес

коммутатора по умолчанию -
10.90.90.90, маска подсети  -
255.0.0.0, шлюз по умолчанию  -
0.0.0.0

Шаг 3

После появления окна аутентификации введите
"admin" в поле имени пользователя и в поле пароля.
Затем выберите язык Web-интерфейса и нажмите

Рисунок 8. Окно аутентификации пользователя

P

У

C

C

К

И

Й

Прежде чем перейти в меню "Web-based Management"
("Управление на основе Web-интерфейса"), с помощью
Мастера установки (Smart Wizard) выполните быструю
настройку нескольких функций, таких как "IP Information"

Откройте Web-браузер и введите в адресной строке

http://10.90.90.90/.
Настройка через Web-интерфейс также может быть
доступна через утилиту D-Link Network Assistant (DNA).
Нажмите на IP-гиперссылку соответствующего коммутатора
в списке устройств DNA, чтобы открыть его пользовательский
Web-интерфейс.

Login, чтобы перейти к главному окну настройки.

Шаг 4

("Информация об IP"), "User Account" ("Учетная запись
пользователя") и "SNMP Settings" ("Настройки SNMP").
Если изменять эти настройки не требуется, нажмите

"Exit", чтобы выйти из Мастера установки и перейти в

меню "Web-based Management". Для получения подробной
информации о функциях Мастера установки обратитесь к
руководству пользователя.

Подключение к консольному порту

Для подключения к консольному порту необходимо
использовать специальный консольный кабель.
Данный кабель, оснащенный разъемами RS-232 и
RJ-45, входит в комплект поставки.

Для подключения к консольному порту коммутатора
выполните следующее:
1. Подключите кабель разъемом RS-232 к
  консольному порту компьютера.
2. Подключите кабель разъемом RJ-45 к консольному
  порту коммутатора.

D-Link Network Assistant (DNA) – это программа для
обнаружения коммутаторов в том же L2 сегменте сети,
в котором находится компьютер. Установку DNA можно
выполнить с помощью программы автозапуска или вручную.

Вариант 1: Выполните следующие шаги, чтобы
установить DNA с помощью программы автозапуска.
1. Вставьте компакт-диск, входящий в комплект поставки,

в привод CD-ROM. Окно программы автозапуска

2. Нажмите кнопку "Install DNA (D-Link Network Assistant)"

("Установить DNA") и выполните установку с

появится автоматически.

помощью Мастера.

3. После успешного завершения установки DNA

можно будет найти в разделе "Пуск > Программы >
D-Link > DNA".

D-Link Network Assistant

4. Следуйте инструкциям на экране для установки

утилиты.

5. После завершения установки  нажмите "Пуск >

Программы > D-Link > DNA" и откройте DNA.

Подключите коммутатор к тому же L2 сегменту сети, в

котором находится компьютер, и воспользуйтесь DNA

для обнаружения коммутаторов.

Для получения подробной информации о DNA
обратитесь к руководству пользователя.

Вариант 2: Выполните следующие шаги, чтобы

установить DNA вручную.
1. Вставьте компакт-диск, входящий в комплект поставки,

в привод CD-ROM.

2. В меню "Пуск" на рабочем столе Windows выберите
    "Мой компьютер".

3. Дважды нажмите на значке привода CD-ROM, чтобы

открыть меню автозапуска, или нажмите правой
кнопкой мыши на значке привода, чтобы открыть папку.
Выберите DNA (D-Link Network Assistant) и дважды
нажмите на файле setup.exe.

D-Link Network Assistant (DNA) – это программа для
обнаружения коммутаторов в том же L2 сегменте сети,

в котором находится компьютер. Установку DNA можно
выполнить с помощью программы автозапуска или вручную.

Вариант 1:

 Выполните следующие шаги, чтобы установить

DNA с помощью программы автозапуска (при наличии
компакт-диска с утилитой DNA в комплекте поставки):

1. Вставьте компакт-диск, входящий в комплект поставки,

в привод CD-ROM. Окно программы автозапуска появится
автоматически.

2. Нажмите кнопку "Install DNA (D-Link Network Assistant)"
("Установить DNA") и выполните установку с помощью

Мастера.
3. После успешного завершения установки DNA можно

будет найти в разделе "Пуск > Программы > D-Link > DNA".

Вариант 2:

 Выполните следующие шаги, чтобы установить

DNA вручную (при наличии компакт-диска с утилитой DNA

в комплекте поставки):

1. Вставьте компакт-диск, входящий в комплект поставки,
в привод CD-ROM.

2. В меню "Пуск" на рабочем столе Windows выберите

"Мой компьютер".
3. Дважды нажмите на значке привода CD-ROM, чтобы

открыть меню автозапуска, или нажмите правой кнопкой
мыши на значке привода, чтобы открыть папку. Выберите

DNA (D-Link Network Assistant) и дважды нажмите
на файле setup.exe.

4. Следуйте инструкциям на экране для установки утилиты.
5. После завершения установки нажмите "Пуск >

Программы > D-Link > DNA и откройте DNA.

Подключите коммутатор к тому же L2 сегменту сети, в
котором находится компьютер, и воспользуйтесь DNA

для обнаружения коммутаторов серии Smart.

Вариант 3:

 (при отсутствии компакт-диска с утилитой DNA в

комплекте поставки):

1. Скачайте необходимое программное обеспечение на сайте

компании

http://www.dlink.ru/ru/products/1/

 в разделе "Загрузки"

соответствующей модели коммутатора и распакуйте архив.

2. Запустите установку программы двойным нажатием на
установочный файл Setup.exe.

3. Следуйте инструкциям на экране, чтобы установить утилиту.

4. После завершения установки нажмите Пуск > Программы >

D-Link > DNA” и запустите утилиту D-Link Network Assistant.

Для получения подробной информации о DNA обратитесь к

руководству пользователя.
