Установка в стойку

Коммутатор может быть установлен в 19-дюймовую
стойку EIA, которая, как правило, размещается в
серверной комнате вместе с другим оборудованием.
Прикрепите кронштейны к боковым панелям
коммутатора и зафиксируйте их с помощью входящих
в комплект поставки винтов.

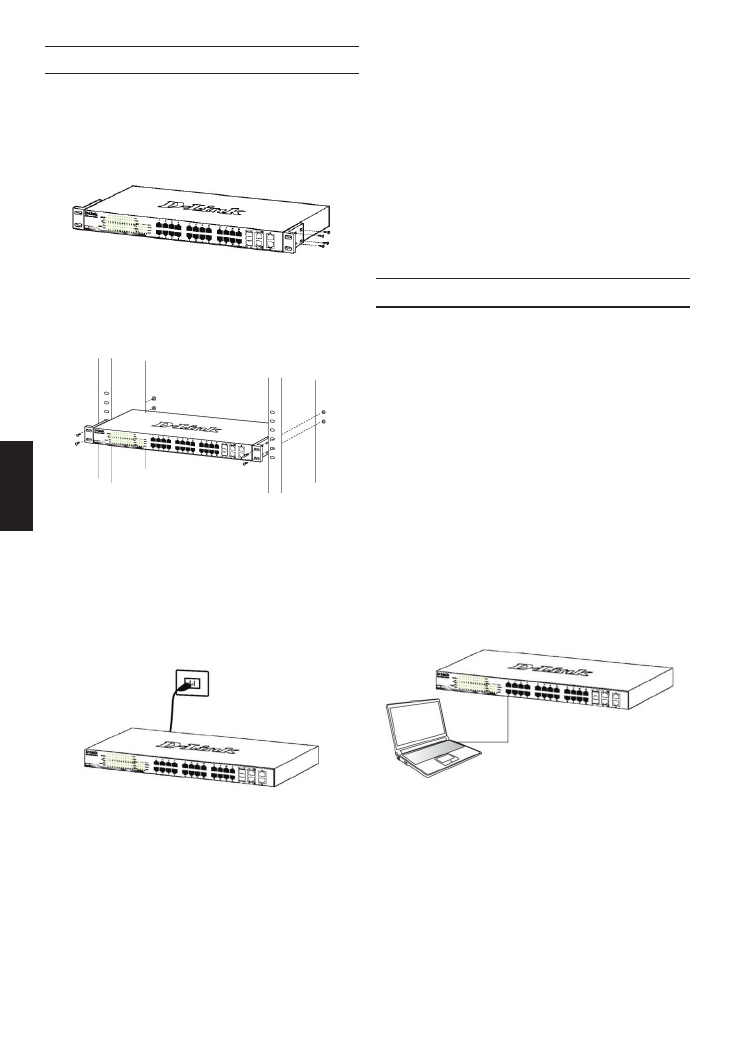

Рисунок 3.  Крепление кронштейнов

Установите коммутатор в стойку и закрепите его с
помощью винтов, входящих в комплект поставки стойки.

Рисунок 4.  Установка коммутатора в стойку

Шаг 3 – Подключение кабеля
питания переменного тока

Подключите кабель питания переменного тока к
соответствующему разъему на задней панели
коммутатора и к электрической розетке  (желательно
с заземлением и защитой от статического электричества).

Рисунок 5.  Подключение коммутатора к розетке

P

У

C

C

К

И

Й

Сбой питания

В случае сбоя питания коммутатор должен быть
отключен. При восстановлении питания включите
коммутатор снова.

Функции управления

Системой можно управлять локально через
консольный порт на передней панели, либо
удаленно, используя Telnet.  Пользователь  также
может  управлять коммутатором через Web-
интерфейс посредством Web-браузера. Каждому
коммутатору должен быть назначен IP-адрес,
который используется для взаимодействия с сетевым
менеджером SNMP или другими приложениями TCP/
IP (например, BOOTP, TFTP). IP-адрес коммутатора
по умолчанию - 10.90.90.90. Пользователи могут
изменить IP-адрес коммутатора по умолчанию для
соответствия схеме адресации сети.

Управление на основе Web-интерфейса

После успешной установки можно выполнить настройку
коммутатора, следить за его состоянием с помощью

графически статистику в Web-браузере, например,  в
Microsoft Internet Explorer (версии 7.0 и выше), Firefox,

Для настройки устройства через Web-интерфейс
потребуется следующее оборудование:

•  Компьютер с интерфейсом RJ-45

• Стандартный кабель Ethernet

Шаг 1

Подключите кабель Ethernet к любому порту на
передней панели коммутатора и к порту Ethernet на
компьютере.

Рисунок 6. Подключение Ethernet-кабеля

панели индикаторов и просматривать отображаемую

Chrome или Safari.
