  4

E

N

G

L

IS

H

Step 2

In order to login and configure the switch via an Ethernet
connection, the PC must have an IP address in the same
range as the switch. For example, if the switch has an
IP address of 10.90.90.90, the PC should have an IP
address of 10.x.y.z (where x/y is a number between 0 ~
254 and z is a number between 1 ~254), and a subnet
mask of 255.0.0.0.

Open your web browser and enter http://10.90.90.90
(the factory-default IP address) in the address box. Then
press <Enter>.

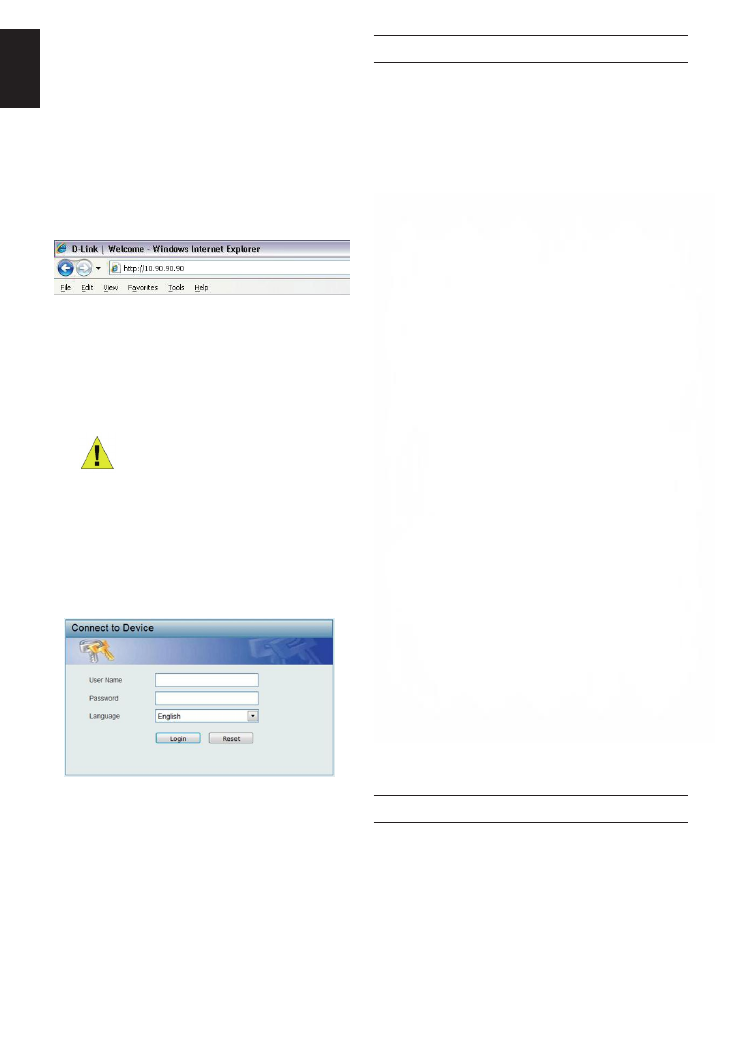

Figure 7. Enter the IP address 10.90.90.90 in the web

browser

The web configuration can also be accessed through the
DNA. You can click the IP hyper link in the device list in
the DNA to open the web GUI of devices.

NOTE:

The switch’s factory default IP

address is 10.90.90.90 with a subnet
mask of 255.0.0.0 and a default
gateway of 0.0.0.0

Step 3

Figure 8. Enter Network Password window

Step 4

DNA (D-Link Network Assistant)

Option 1: Follow these steps to install the DNA
(D-Link Network Assistant) via the autorun
program on the installation CD.

1. Insert the CD into your CD-Rom Drive.

2. The autorun program will pop up automatically

3. Simply click on the ”

Install DNA (D-Link Network

Assistant)

” button and an installation wizard will guide

you through the process.

4. After successfully installing the DNA, you can find it

under Start > Programs > D-Link > DNA.

5. Just connect the Switch to the same L2 network

segment of your PC and use the

DNA (D-Link

Network Assistant)

 to discover the Switches.

Option 2: Follow these steps to install the DNA
(D-Link Network Assistant) manually.

1. Insert the Utility CD into your CD-Rom Drive.

2. From the Start menu on the Windows desktop, choose

Computer.

3. Double click on your CD-Rom/DVD-Rom Drive to start

the autorun menu, or right click on the Drive to open
the folder. Select DNA (D-Link Network Assistant) and
double click on the setup.exe file.

4. Follow the on-screen instructions to install the utility.

5. Upon completion, go to

Start > Programs > D-Link >

DNA

 and open the DNA (D-Link Network Assistant).

6. Just connect the Switch to the same L2 network

segment of your PC and use the

DNA (D-Link

Network Assistant)

to discover the Switch.

Connecting The Console Port

When the following logon dialog box appears, enter
“admin” for both the Username and Password and
choose the language of the Web-based Management
interface then click Login.

Before entering the

 Web-based Management

, the

Smart Wizard

will guide you to quickly configure some

functions, such as

Ip Information, User Account and

SNMP Settings

. If you don’t plan to change anything,

click Exit to exit the Wizard and enter the Web-based
Management. For a detailed look at the Smart Wizard’s
functions, please refer to the Smart Wizard introduction
in the user manual.

To connect to the serial port, a special Console Cable
must be used. This cable is included with this product’s
packaging. The cable referred to as an RS-232 to RJ-45
connector cable specifically pinned to connect to this
switch’s serial port by using the correct pin configuration.

To connect to the console port of the Switch, use the
following steps:

The DNA  (D-Link  Network  Assistant)  is  a  program  for
discovering Switches  with the same L2 network segment
connected  to your PC.   This   tool  can support Windows
2000, XP, Vista, and Windows 7. There  are  two  options

for the  installation  of  DNA  (D-Link  Network  Assistant),
one is through the autorun program on the installation CD
and the other is manual installation.

Option 1:

 Follow   these   steps  to  install  DNA  via  the

autorun  program  on  the  installation  CD  (in  case  the
installation CD is included):

1. Insert the CD into your CD-ROM Drive.
2. The autorun program will pop up automatically.
3. Simply  click  on  the  "

Install  DNA  (D-Link Network

Assistant)

"  button  and  an installation wizard will guide

you through the process.
4.After  successfully  installing  the  DNA,  you can find it
under Start > Programs > D-Link > DNA.

5. Just  connect  the  Switch  to  the  same   L2   network
segment of your PC and use the

DNA  (D-Link Network

Assistant)

 to discover the Switches.

Option 2:

 Follow these steps to install DNA manually (in

case the installation CD is included):

1. Insert the CD into your CD-ROM drive.
2. From the Start menu on the Windows desktop choose
Computer.
3. Double  click  on  your  CD-ROM/DVD-Rom  Drive   to

start  the  autorun  menu,  or  right  click  on  the Drive to
open the folder. Select DNA  (D-Link Network Assistant)
and double click on the setup.exe file.
4. Follow the on-screen instructions to install the utility.

5. Upon completion, go to

Start > Programs > D-Link >

DNA

 and open DNA (D-Link Network Assistant).

6. Just  connect  the  Switch  to  the  same   L2   network

segment  of  your  PC  and  use

DNA

 to   discover the

Switch.

Option 3:

(in case the installation CD is not included):

Download DNA (D-Link Network Assistant) from Google
Play  at   https://play.google.com/store/apps/  and  follow
the on-screen instructions to install the utility.

For detailed information of DNA,  please refer the user

manual.
