Rack Installation

The switch can be mounted in an EIA standard size
19-inch rack, which can be placed in a wiring closet with
other equipment. To install, attach the mounting brackets
to the switch’s side panels (one on each side) and
secure them with the screws provided.

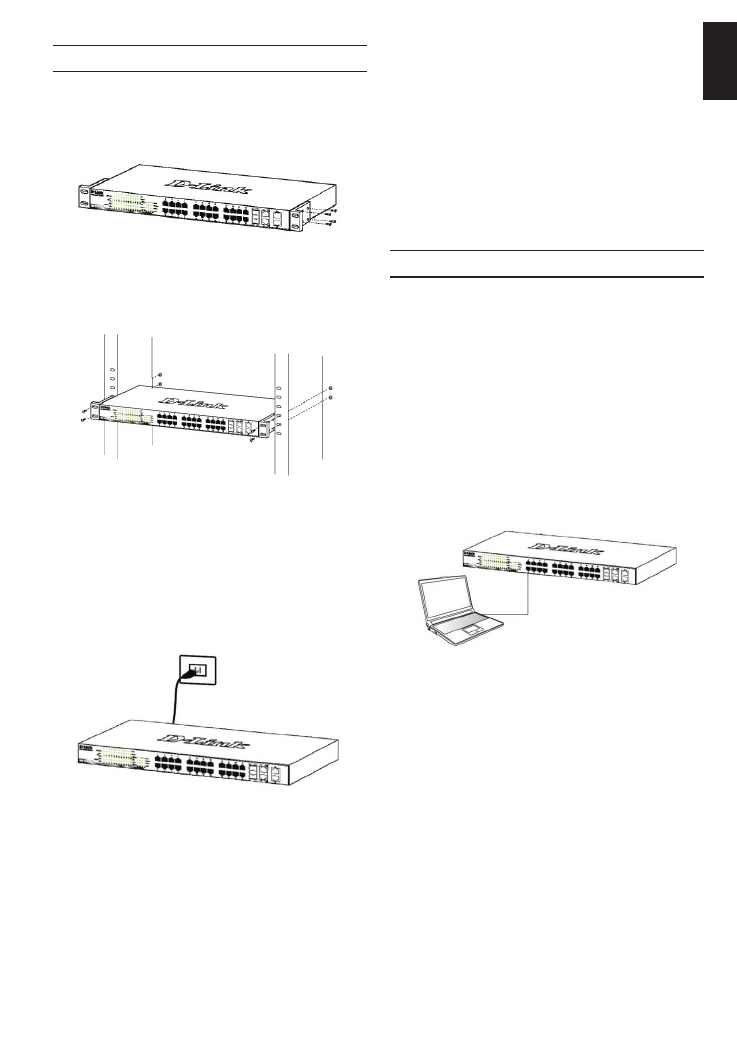

Figure 3. Attaching the mounting brackets

Then, use the screws provided with the equipment rack
to mount the switch in the rack.

Figure 4.   Installing the switch in a standard-sized

equipment rack

Step 3 – Plugging in the AC
Power Cord

You can now connect the AC power cord into the rear of
the switch and to an electrical outlet (preferably one that
is grounded and surge protected).

Figure 5. Plugging the switch into an outlet

Power Failure

As a precaution, the switch should be unplugged in
case of power failure. When power is resumed, plug the
switch back in.

Management Options

Web-based Management Interface

After a successful physical installation, you can configure
the switch, monitor the LED panel, and display statistics
graphically using a web browser, such as Microsoft

®

Internet Explorer version 7.0 and higher, Firefox, Chrome
or Safari.

You need the following equipment to begin the web
configuration of your device:

•  A PC with a RJ-45 Ethernet connection

•  A standard Ethernet cable

Step 1

Connect the Ethernet cable to any of the ports in front
panel of the switch and to the Ethernet port on the PC.

Figure 6. Connected Ethernet cable

This system may be managed out-of-band through the
console port on the front/back panel or in-band using
Telnet. The user may also choose the web-based
management, accessible through a web browser. Each
Switch must be assigned its own IP Address, which is
used for communication with an SNMP network manager
or other TCP/IP application (for example BOOTP, TFTP).
The Switch’s default IP address is 10.90.90.90. The user
can change the default Switch IP address to meet the
specification of your networking address scheme.
