4

En

NAMES OF PARTS AND THEIR FUNCTIONS

For details on component connection, refer to “SYSTEM
CONNECTIONS” on page 6.

1

BALANCED MIC INPUT jacks (1/2)

Connect microphones to these jacks.
These are balanced inputs and each connects to the same
circuit MIC 1 and 2 on the front panel.

2

DVD audio input jacks

Connect to the output jacks of KARAOKE equipment or
DVD player.

3

AUX audio input jacks

*

Connect to the output jacks of a TAPE player, VCR, etc.

4

TAPE audio input jacks

Connect to the output jacks of a TAPE player, VCR, etc.

5

TAPE audio output jacks

Connect to the input jacks of a TAPE player, VCR, etc.

6

BGM audio input jacks

Connect to the output jacks of the source component of
background music.

7

SUBWOOFER jack without low-pass filter

Connect to the input jack of the subwoofer with a low-
pass filter. This jack outputs the monaural signal directly.

8

SUBWOOFER jack with low-pass filter

Connect to the input jack of the subwoofer.

9

PRE OUT jacks

Connect to the input jacks of the extension power
amplifier.

0

IMPEDANCE SELECTOR

*

Refer to “IMPEDANCE SELECTOR” on page 7.

A

REMOTE jack

Connect to an external remote control.
Refer to “Connecting an external remote control” on page
8.

B

VIDEO INPUT jacks

Connect to the input jack of the video output of a DVD,
AUX*, or background video player or video camera, etc.

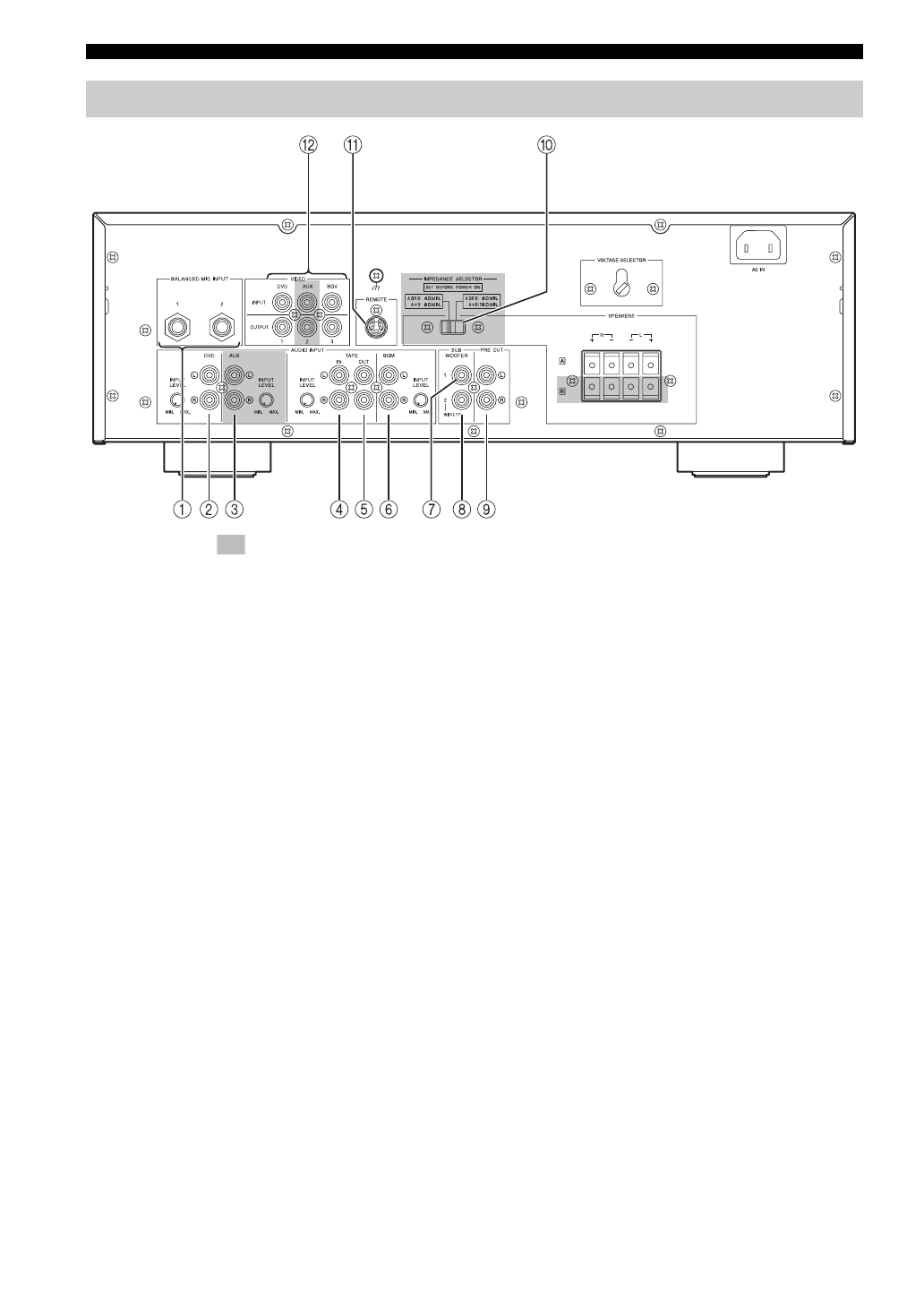

Rear panel

(Asia model)

The shaded part (

) is provided for KMA-700 only.

* KMA-700 only
