1. External remote control satellite

Connect to +5V_OUT, REMOTE and GND.

By connecting the remote control satellite to this input, this unit
can receive the signal of the remote control.

2. REMOTE (Direct)

Connect to REMOTE (Direct) and GND.
Connect to the infrared diode output (open collector) of
RMC.

By connecting the REMOTE (Direct) to this input, this unit can
receive the signal of the REMOTE.

■

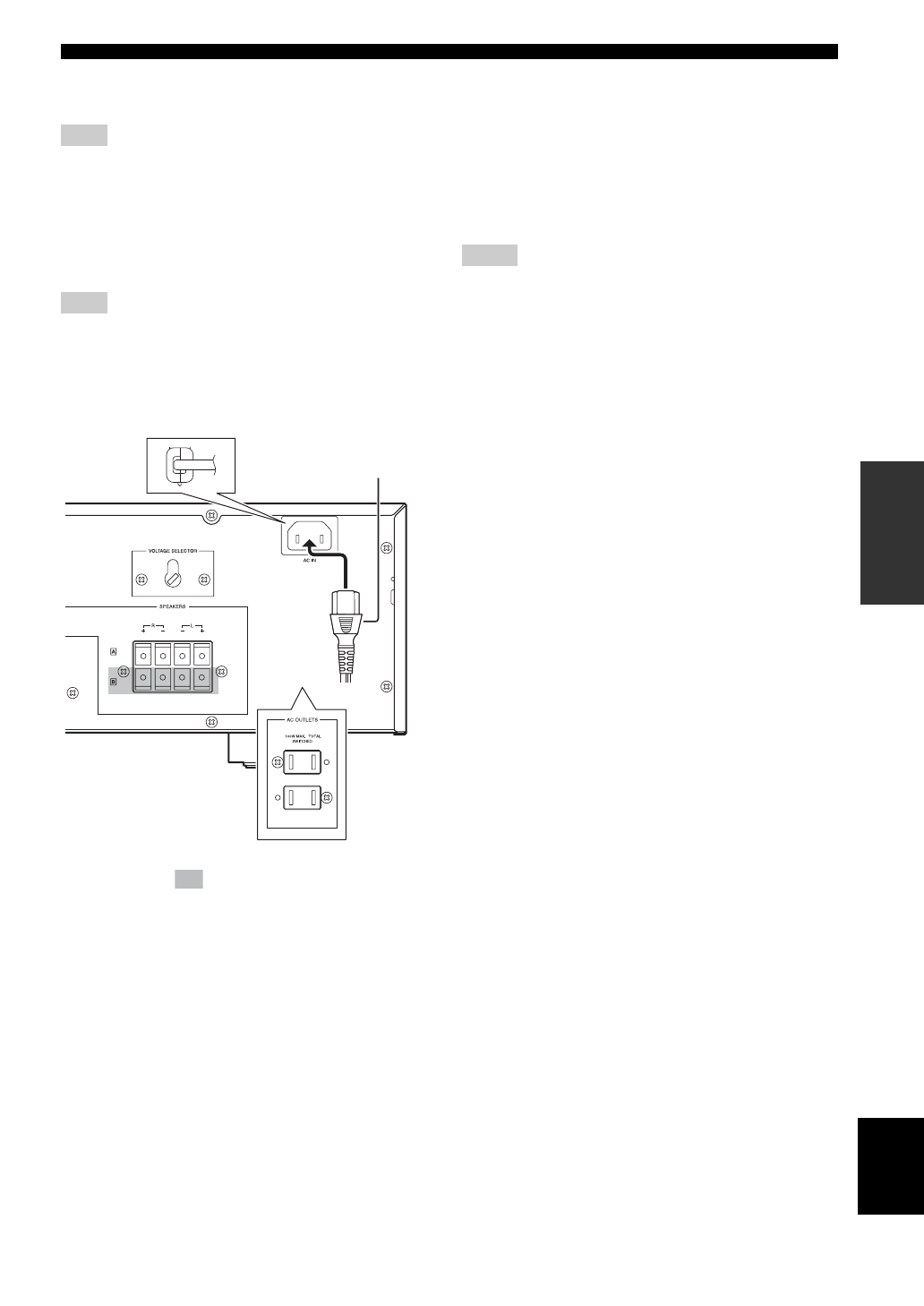

Power related switch and connections
on the rear panel

The shaded part (

) is provided for KMA-700 only.

The parts in the sub illustrations are provided for U.S.A.

model only.

AC IN
(Except U.S.A. model)

Connect the supplied power cable to AC IN.

Power cable

Plug the power cable into the AC wall outlet after all other
connections are complete.

VOLTAGE SELECTOR
(Except U.S.A. model)

VOLTAGE SELECTOR on the rear panel of this unit
must be set for your local main voltage BEFORE plugging
the power cable into the AC wall outlet.

AC OUTLETS
(SWITCHED. U.S.A. model only)

Use these outlets to connect the power cables from your
other components to this unit. The power to AC
OUTLETS is controlled by POWER on the front panel of
this unit. The outlets supply power to any connected
component whenever the power of this unit is turned on.
Total power consumption is 100 W.

• Be careful that the total power consumption does not exceed the

wattage marked on the rear panel. Do not connect appliances
other than system components to the power outlets of this unit.

• Do not connect a TV set to this unit; even if it indicates a power

consumption value below the permissible value when the TV
power is turned on.

Note

Note

(Asia model)

Supplied power cable

(Except U.S.A. model)

Notes
