9

Easy UPS SRV Series Rack-Mount 6000VA, 10000VA

Emergency Power Off

The Emergency Power Off (EPO) function is a feature that  will immediately remove power to all connected equipment.
When EPO button is pushed, all connected equipment will immediately turn off and will not switch to battery power.


Adhere to all national and local electrical codes. Wiring must be performed by a qualified electrician.

The EPO switch is internally powered by the UPS for use with non-powered switches or potential free contacts.

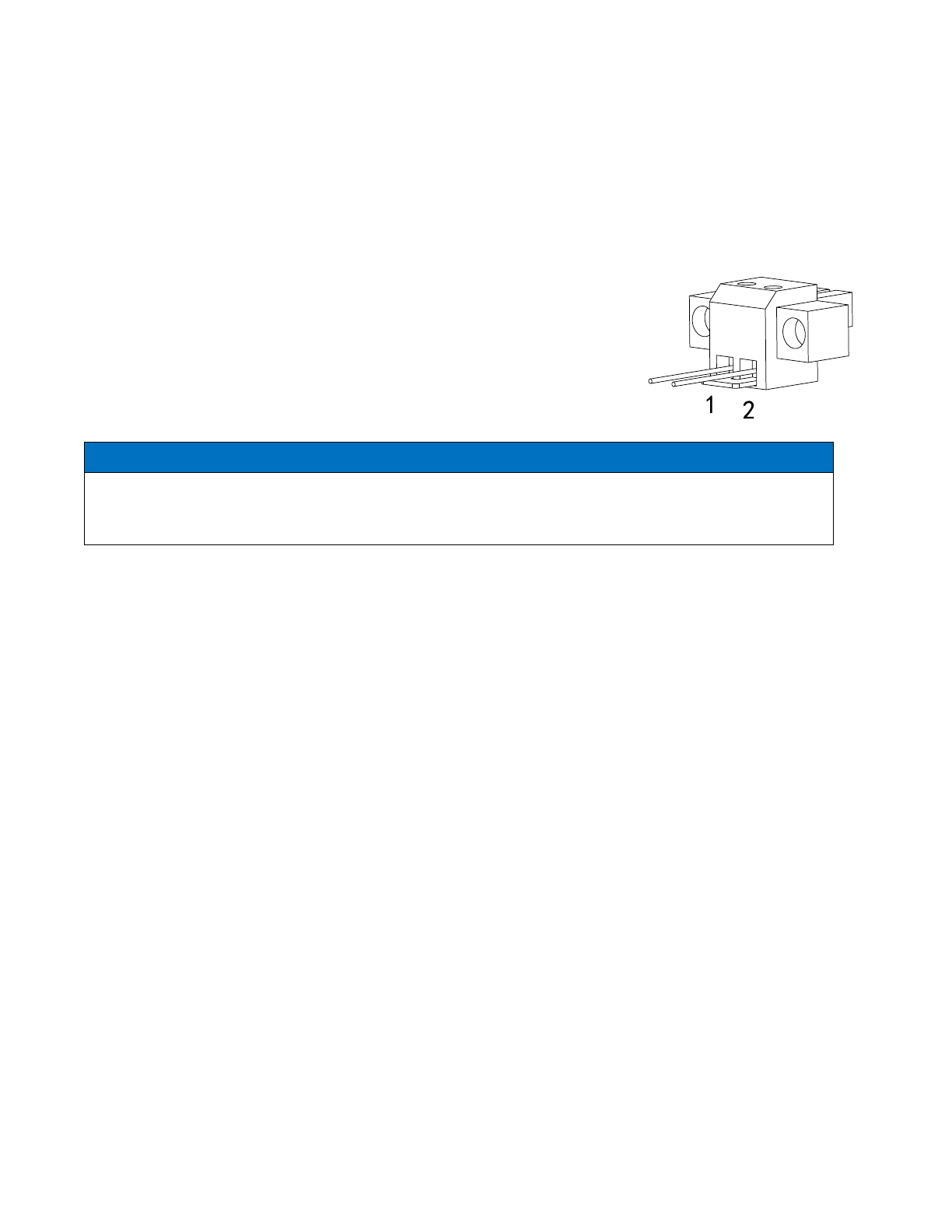

Normally closed (N/C) contacts

1.

Remove the EPO connector screws beneath pins 1 and 2.

2.

Remove the metal link between pins 1 and 2.

3.

Connect N/C relay contacts between pins 1 and 2 of the EPO terminal block. Use
0.5 to 1 mm

2

 wire.

4.

Secure the EPO connector screws beneath pins 1 and 2.

If the N/C is open, the UPS will turn off and power will be removed from the load.

NOTICE

EQUIPMENT DAMAGE

•

Do not connect the EPO interface to any circuit other than a unused circuit.

Failure to follow these instructions can result in equipment damage

.


The EPO interface is a Safety Extra Low Voltage (SELV) circuit. Connect it only to other SELV circuits. The
EPO interface monitors circuits that have no determined voltage potential. Such closure circuits may be provided
by a switch or relay properly isolated from the utility. To avoid damage to the UPS, do not connect the EPO
interface to any circuit other than a unused circuit.

Use one of the following cable types to connect the UPS to the EPO switch.

•

CL2: Class 2 cable for general use.

•

CL2P: Plenum cable for use in ducts, plenums, and other spaces used for environmental air.

•

CL2R: Riser cable for use in a vertical run in a floor-to-floor shaft.

•

CLEX: Limited use cable for use in dwellings and for use in raceways.

Maintenance Bypass

Maintenance bypass enables the user to isolate the electronic circuitry of the UPS from the mains and the load without
interrupting the load operation by connecting the loads directly to the bypass utility supply.

•

This feature is useful while performing maintenance or service and shall only be executed by authorized Technical
Service Personnel.

•

During Maintenance Bypass operation; in case of any mains interruption occurs, all loads on the output will be
deenergized. Maintenance Bypass Operation should not be preferred for long time use.
