7

Easy UPS SRV Series Rack-Mount 6000VA, 10000VA

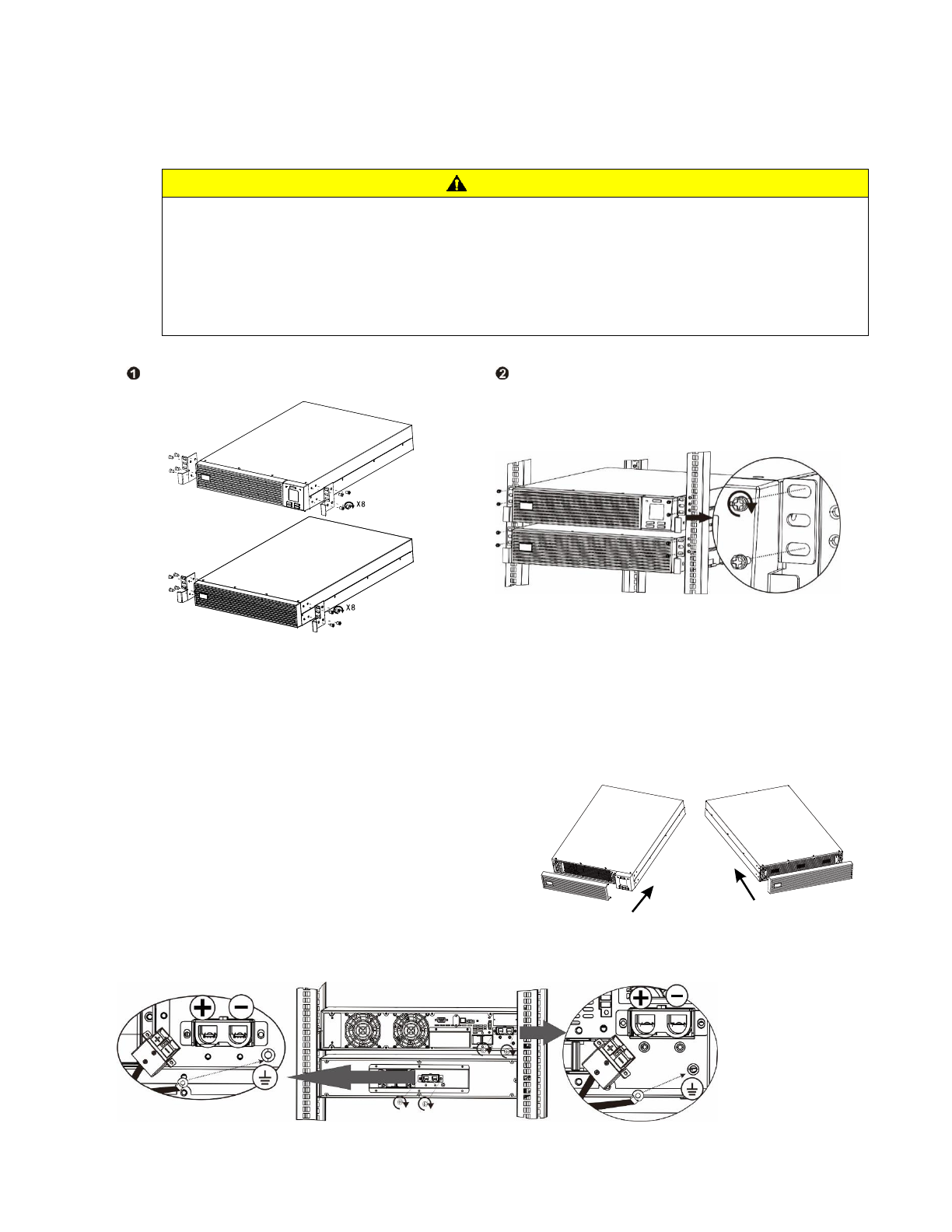

Rack-Mount Installation

Refer to the below chart to install UPS and battery pack into 19” rack enclosure.

CAUTION

RISK OF DROPPED OR FALLING EQUIPMENT

•

Practice correct lifting  techniques adequate for the weight of the equipment.

•

Install battery pack at the bottom of the rack.

•

Install the UPS above the battery pack.

•

Secure the rack-mount brackets to the unit using all of the screws supplied for this purpose.

•

Secure the unit in the rack using all of the screws supplied for this purpose.

Failure to follow these instructions could result in equipment damage and minor or moderate injury.

Secure two brackets to the UPS and two brackets
to the battery pack. Use 8 screws in each bracket.

Lift the UPS module and slide it into rack enclosure.
Secure the UPS module to the rack with screws, nuts
and washers (not supplied in the package) through its
mounting brackets into the rails.

NOTE:

 Given the heavy weight, the use of rack-mount brackets is mandatory during rack installation (guide with

L-shaped support). For the same reason, it is recommended that the UPS , battery pack be installed in the lower
part of the rack cabinet.

Start Up Settings

Attach the front bezel

The UPS and battery pack are shipped without front bezel. Please

attach the front bezel first before use (shown at right).

Connect the battery

Connect UPS to the external battery pack with supplied battery cable as shown below chart.

UPS

Battery pack
