u

Відведіть кришку

 Fig. 4 (10) вперед і вгору.

u

Зніміть кришку

 Fig. 4 (11).

ОБЕРЕЖНО

Небезпека  пошкодження  пристрою  через  перекидання

дверцят!

u

Добре притримуйте дверцята.

u

Обережно зачиняйте дверцята.

u

Викрутіть  верхній  опорний  кронштейн

  Fig.  4  (12)(2  шт.

Torx® 25)

 Fig. 4 (13) і відведіть вгору.

u

Зніміть  дверцята,  рухаючи  їх  вгору,  а  потім  відкладіть

вбік.

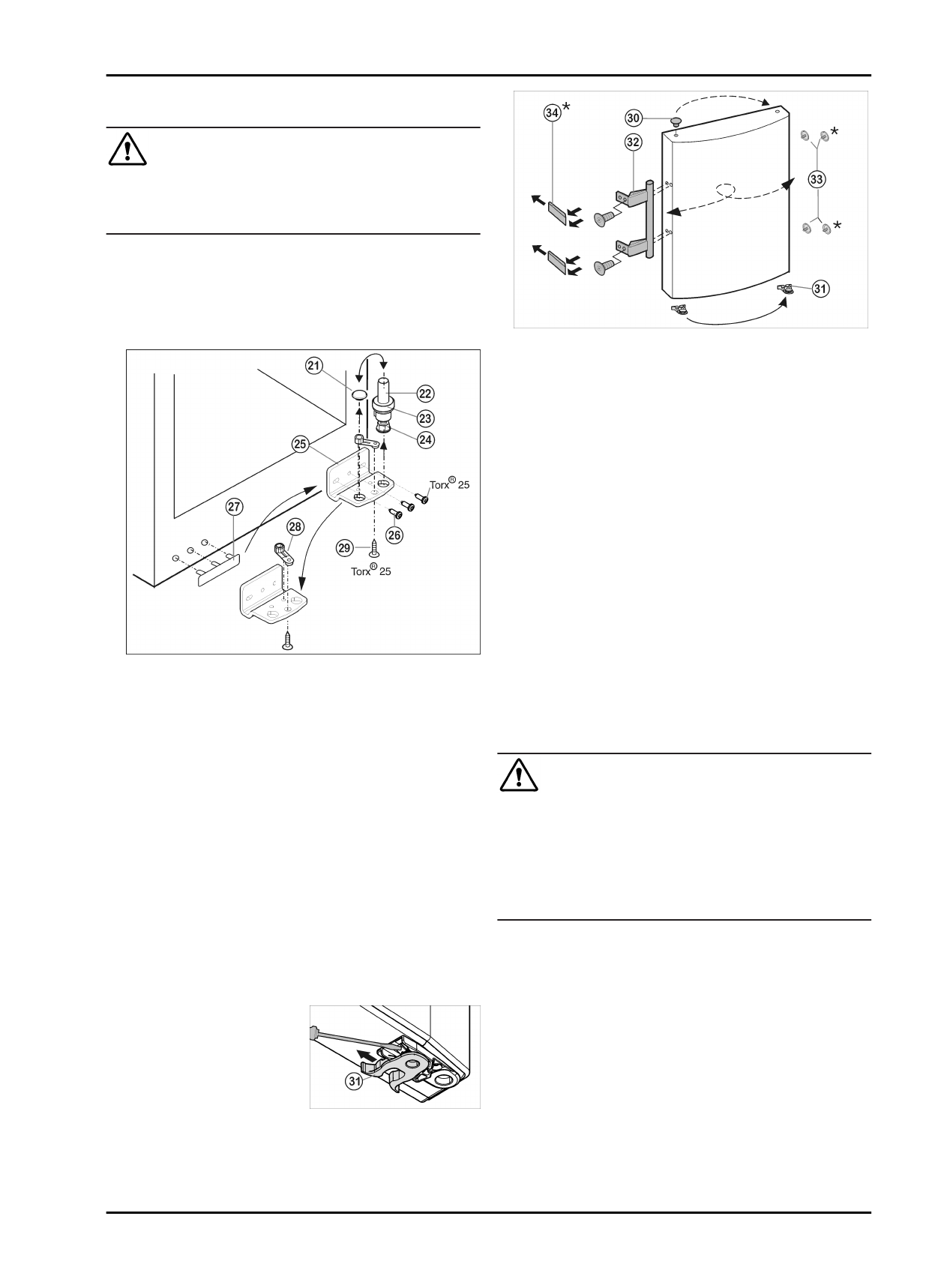

4.3.2 Переставляння опорних деталей

Fig. 5

u

Зніміть,  потягнувши  догори,  опорний  гвинт

  Fig.  5  (22)  у

комплекті,  разом  з  шайбою

  Fig.  5  (23)  та  установочною

ніжкою

 Fig. 5 (24).

u

Зніміть

Fig. 5 (21)пробку.

u

Відгвинтіть

 Fig. 5 (26)опорний кронштейн Fig. 5 (25).

u

Відкрутіть

Fig. 5 (29)опорну деталь Fig. 5 (28) і вставте в

протилежний  отвір  опорного  кронштейну,  знову

пригвинтіть.

u

Обережно зніміть кришку з боку ручки

 Fig. 5 (27) і пере-

ставте на протилежний бік.

u

Пригвинтіть  опорний  кронштейн

  Fig.  5  (25)  на  новий  бік

шарніра  (з  моментом  4  Нм).  За  потреби  використо-

вуйте викрутку з акумулятором.

u

Знову  вставте  пробку

  Fig.  5  (21)  в  отвір,  що  залишився

вільним.

u

Встановіть  на  місце  опорний  гвинт

  Fig.  5  (22)  у

комплекті,  разом  з  шайбою  та  установочною  ніжкою.

При  цьому  виступ  фіксатора  повинен  бути  спрямований

назад.

4.3.3 Перестановка ручок

u

переставити

  Fig.  6  (31)

пружинний

затискач:

Натиснути

язичок

защіпки  вниз,  зняти  з

нього  пружинний  зати-

скач.

u

Вставити

пружинний

затискач на новому боці

шарніра  доки  він  не

зафіксується.

Fig. 6

Fig. 7

u

Витягніть  пробки

  Fig.  7  (33)  із  втулок  на  дверцятах  і

переставте їх.

u

Зніміть  ручку  дверцят

  Fig.  7  (32),  пробки  Fig.  7  (33)  та

пластини*

 Fig. 7 (34) і переставте на протилежний бік.

u

При  встановленні  пластин  на  протилежному  боці  слід-

куйте за правильною фіксацією.*

4.3.4 Монтування дверцят

u

Встановіть  дверцята  згори  на  нижній  опорний  гвинт

Fig. 5 (22).

u

Закрийте дверцята.

u

Встановіть  верхній  опорний  кронштейн

  Fig.  4  (12)  в

дверцята на новий бік шарніра.

u

Пригвинтіть  верхній  опорний  кронштейн

  Fig.  4  (12)(з

моментом  4  Нм)  гвинтами  (2  шт.  Torx®  25)

  Fig.  4  (13).

Попередньо  зробіть  отвори  для  гвинтів  або  використо-

вуйте викрутку з акумулятором.

u

Кришку

  Fig.  4  (10)  та  кришку  Fig.  4  (11)  зафіксуйте  з

протилежного боку.

4.3.5 Вирівнювання дверцят

u

У  разі  необхідності  за  допомогою  двох  довгастих

отворів  на  опорному  кронштейні  знизу

  Fig.  5  (25)  вста-

новіть  дверцята  на  одній  осі  з  корпусом.  Для  цього

викрутіть середній гвинт.

ПОПЕРЕДЖЕННЯ

Небезпека травмування через дверцята, що падають!

Якщо  опорні  деталі  недостатньо  добре  прикручені,  двер-

цята можуть впасти. Це може призвести до тяжких ушкод-

жень.  Крім  того,  якщо  дверцята  не  зачиняються  щільно,

прилад охолоджує неправильно.

u

Прикрутіть опорні кронштейни з зусиллям 4 Нм.

u

Перевіряйте, чи міцно затягнуті всі болти, в разі необхід-

ності - затягуйте їх.

Початок екусплуатації

36
