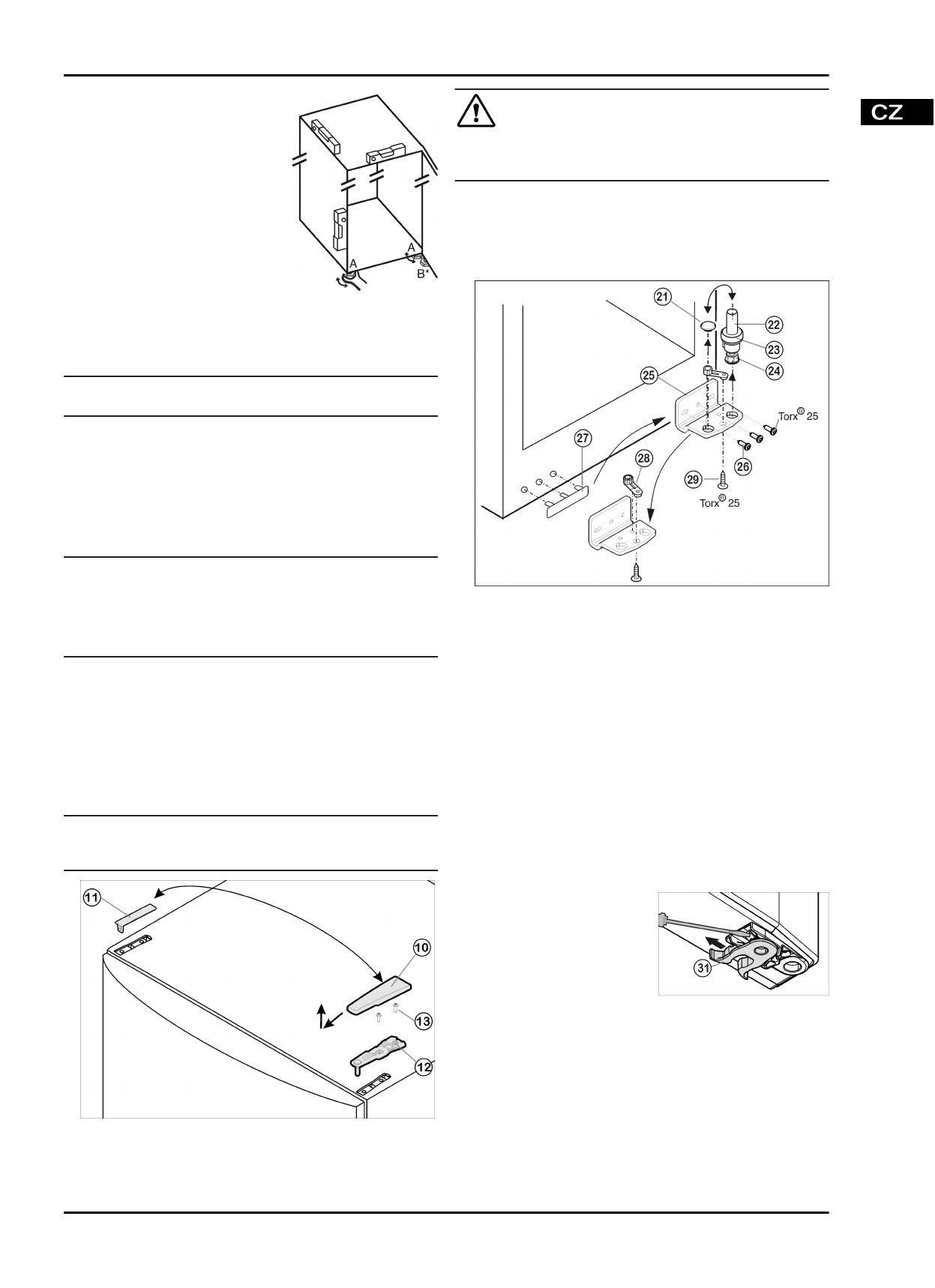

u

Přístroj  vyrovnejte  pomocí

přiloženého  klíče  na  seřizova-

cích  nožkách  (A)  a  pomocí

vodováhy  tak,  aby  stál  pevně

a rovně.

u

Pak

dvířka

podepřete:

Seřizovací  nožku  vyšroubujte

na  stojanu  ložiska  (B),  až

přiléhá  na  podlaze,  pak  šrou-

bujte dále o 90°.

Když  se  spotřebič  Side-by-Side  (S...)  montuje  společně  s

druhým spotřebičem (jako kombinace SBS):

u

Postupujte  podle  montážního  návodu  pro  chladničku  s

mrazničkou  Side-by-Side.  (Sáček  s  příslušenstvím

mrazničky SBS příp. chladničky s mrazničkou)

Poznámka

u

Čištění spotřebiče (viz 6.2) .

Když se přístroj instaluje ve velmi vlhkém prostředí, může se na

vnější straně přístroje tvořit kondenzát.

u

Je  třeba  dbát  na  správný  přívod  vzduchu  a  větrání  v  místě

instalace!

4.3 Změna strany otvírání dveří

V případě potřeby lze změnit stranu otevírání:

POZOR

Nebezpečí poškození kondenzátem u přístrojů Side-by-Side!

Když  se  spotřebič  Side-by-Side  (S...)  montuje  společně  s

druhým spotřebičem (jako kombinace SBS), musí zůstat strana

otevírání dveří, stejná jaká byla při dodání.

u

Stranu otvírání dveří neměňte.

Zajistěte, aby byly připraveny tyto nástroje:

q

Torx® 25

q

Torx® 15

q

Šroubovák

q

případně akumulátorový šroubovák

q

případně druhá osoba pro montážní práce

4.3.1 Demontáž dveří

Poznámka

u

Před  odejmutím  dvířek  vyberte  z  dveřních  přihrádek  potra-

viny, aby pak potraviny nevypadávaly ven.

Fig. 4

u

Dveře zavřete.

u

Kryt

 Fig. 4 (10) stáhněte dopředu a nahoru.

u

Kryt

 Fig. 4 (11) zvedněte.

UPOZORNĚNÍ

Nebezpečí zranění, když se dveře převrátí!

u

Dveře držte pevně.

u

Dveře opatrně odstavte.

u

Horní  stojan  ložiska

  Fig.  4  (12)  odšroubujte  (2  krát  Torx®

25)

 Fig. 4 (13) a stáhněte nahoru.

u

Dveře sejměte směrem nahoru a odložte stranou.

4.3.2 Přemístění dílů ložiska

Fig. 5

u

Ložiskový  čep

  Fig.  5  (22)  včetně  podložky  Fig.  5  (23)  a

seřizovací nožky

 Fig. 5 (24) vytáhněte nahoru.

u

Zátku

 Fig. 5 (21) odstraňte.

u

Stojan ložiska

 Fig. 5 (25)odšroubujte Fig. 5 (26).

u

Ložiskový díl

 Fig. 5 (28)odšroubujte Fig. 5 (29) a přemístěte

jej  do  protilehlého  upínacího  otvoru  stojanu  ložiska,  pak  ho

znovu pevně přišroubujte.

u

Krytku  na  straně  madla

  Fig.  5  (27)  opatrně  vytáhněte  a

přemístěte na druhou stranu.

u

Stojan  ložiska

  Fig.  5  (25)  na  nové  straně  závěsu  zase

přišroubujte  příp.  pomocí  akumulátorového  šroubováku

(momentem 4 Nm).

u

Zátku

 Fig. 5 (21) zase vložte do druhé díry.

u

Ložiskový  čep

  Fig.  5  (22)  včetně  podložky  a  seřizovací

nožky  zase  nasaďte.  Přitom  dávejte  pozor,  aby  zajišťovací

vačka směřovala dozadu.

4.3.3 Přemístění madla

u

Pružinovou

svorku

Fig.  6  (31)  přesadit:  Stis-

knout  zarážku  pro  uchy-

cení,  přesto  stáhněte

pružinovou svorku.

u

Pružinovou  svorku  na

nové

straně

závěsu

znova  nasuňte  dokud

nezaskočí.

Fig. 6

Uvedení do provozu

5
