4.3.2 Przekładanie płytek zawiasów

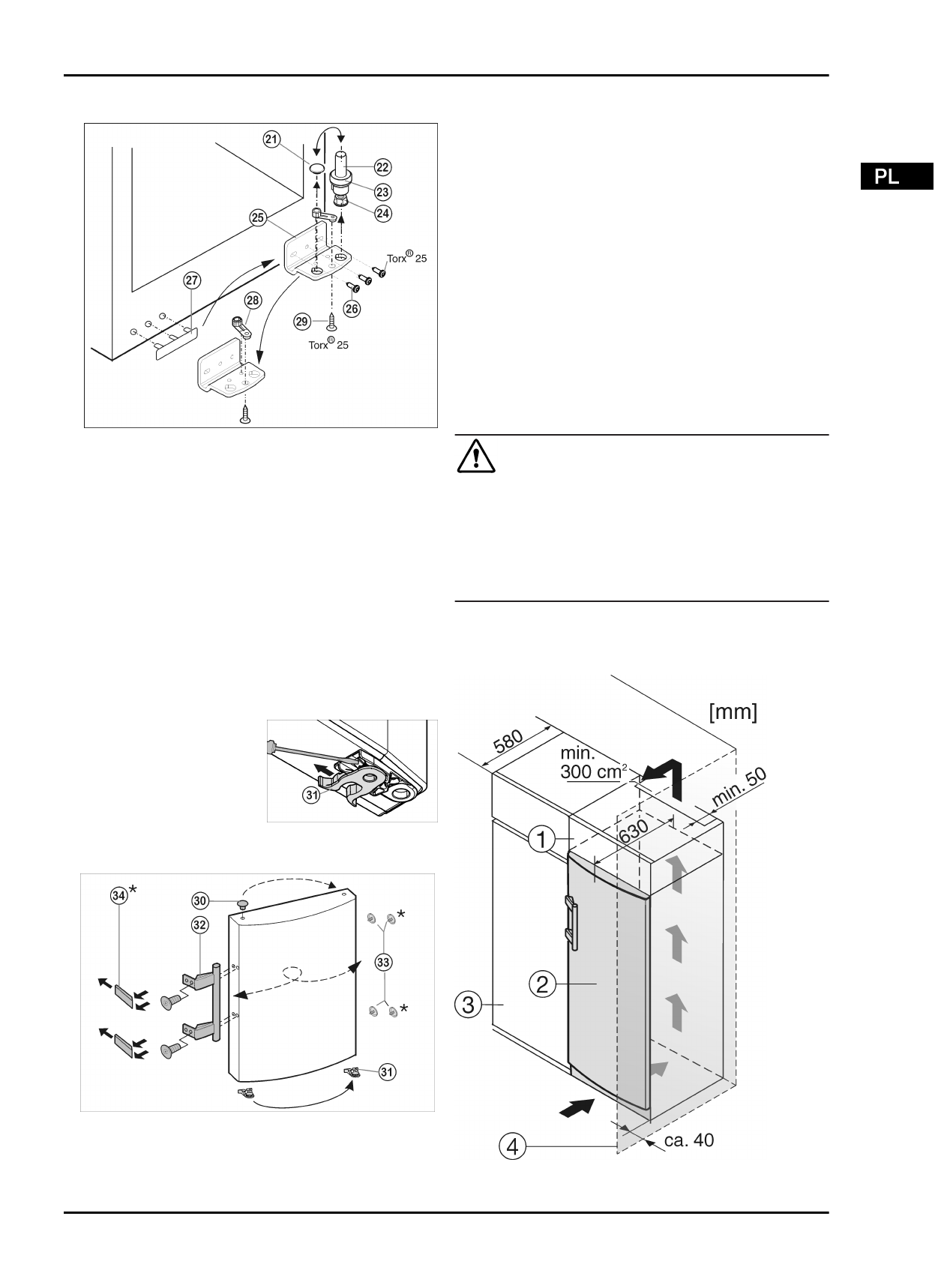

Fig. 5

u

Trzpień  zawiasu

  Fig.  5  (22)  kompletny,  z  podkładką

Fig. 5 (23) i nóżką Fig. 5 (24), wyciągnąć do góry.

u

Unieść zatyczki

 Fig. 5 (21).

u

Odkręcić

 Fig. 5 (25) płytkę zawiasu Fig. 5 (26).

u

Odkręcić  element  zawiasu

  Fig.  5  (28)  ,  przełożyć  do  prze-

ciwległego otworu zawiasu i tam dokręcić.

u

Zdjąć  i  przełożyć  osłonkę  po  stronie  uchwytu

  Fig.  5  (27)  na

przeciwległą stronę.

u

Przykręcić mocnopłytkę zawiasu

 Fig. 5 (25) na nowej stronie

(z  siłą  4  Nm),  w  razie  potrzeby  za  pomocą  wkrętarki

akumulatorowej.

u

Zatyczki

 Fig. 5 (21) ponownie włożyć do innego otworu.

u

Trzpień zawiasu

 Fig. 5 (22) kompletny, z podkładką i nóżką

włożyć  ponownie.  Przy  tym  zwrócić  uwagę,  by  krzywka

zatrzaskowa wskazywała do tyłu.

4.3.3 Przekładanie uchwytu

u

Przenieść  zacisk  spręży-

nowy

  Fig.  6  (31):

Zatrzask  przycisnąć  w

dół, przy tym zdjąć zacisk

sprężynowy.

u

Zacisk

sprężynowy

wsunąć  ponownie  po

stronie

zawiasu

do

momentu  aż  się  zablo-

kuje.

Fig. 6

Fig. 7

u

Wyciągnąć  wkładkę

  Fig.  7  (33)  z  zawiasu  drzwi  i  przełożyć

na drugą stronę.

u

Zdemontować  uchwyt  drzwi

  Fig.  7  (32),  zatyczki  Fig.  7  (33)

oraz  płytki  dociskowe*

  Fig.  7  (34)  i  przełożyć  je  na  prze-

ciwną stronę.

u

Przy  montażu  płytek  dociskowych  po  przeciwnej  stronie

zwracać uwagę na ich prawidłowe zazębienie.*

4.3.4 Montaż drzwi

u

Założyć drzwi od góry na dolny sworzeń zawiasu

 Fig. 5 (22).

u

Zamknąć drzwi.

u

Włożyć  w  drzwi  górną  płytkę  zawiasu

  Fig.  4  (12)  po  nowej

stronie zawiasów.

u

Przykręcić  mocno  górną  płytkę  zawiasu

Fig.  4  (12)(  z  siłą

4  Nm)(2  razy  Torx®  25)

  Fig.  4  (13).  Ewentualnie  nakłuć

otwory pod śruby lub użyć wkrętarki akumulatorowej.

u

Zazębić  osłonę

  Fig.  4  (10)  i  osłonę  Fig.  4  (11)  odpowiednio

po przeciwległej stronie.

4.3.5 Ustawianie drzwi

u

Korzystając  ew.  z  obu  podłużnych  otworów  w  dolnej  płytce

zawiasu

  Fig.  5  (25)  ustawić  drzwi  w  jednej  linii  z  obudową

urządzenia. W tym celu wykręcić środkową śrubę.

OSTRZEŻENIE

Niebezpieczeństwo  obrażeń  spowodowanych  wypadającymi

drzwiami!

Jeśli  zawiasy  nie  są  przykręcone  wystarczająco  mocno,  drzwi

mogą  wypaść.  Może  to  spowodować  poważne  obrażenia.

Ponadto  drzwi  ew.  nie  zamykają  się  i  urządzenie  nie  może

prawidłowo chłodzić.

u

Płytki zawiasów przykręcić mocno z siłą 4 Nm.

u

Wszystkie śruby skontrolować, w razie potrzeby dokręcić.

4.4 Ustawianie w ciągu szafek kuchen-

nych

Fig. 8

(1) Szafka nasadzana

(3) Szafka kuchenna

(2) Urządzenie

(4) Ściana
