93

ВНИМАНИЕ

ВНИМАНИЕ

Не извлекайте катушку

зажигания перед отсоединением, это
может стать причиной повреждения
разъёма или проводов. Во избежание
повреждений при снятии катушки за-
жигания не поддевайте её отвёрткой.

ПРИМЕЧАНИЕ:

 Чтобы облегчить снятие,

поворачивайте катушку вокруг собствен-
ной оси.

Снимите катушку со свечи зажигания.

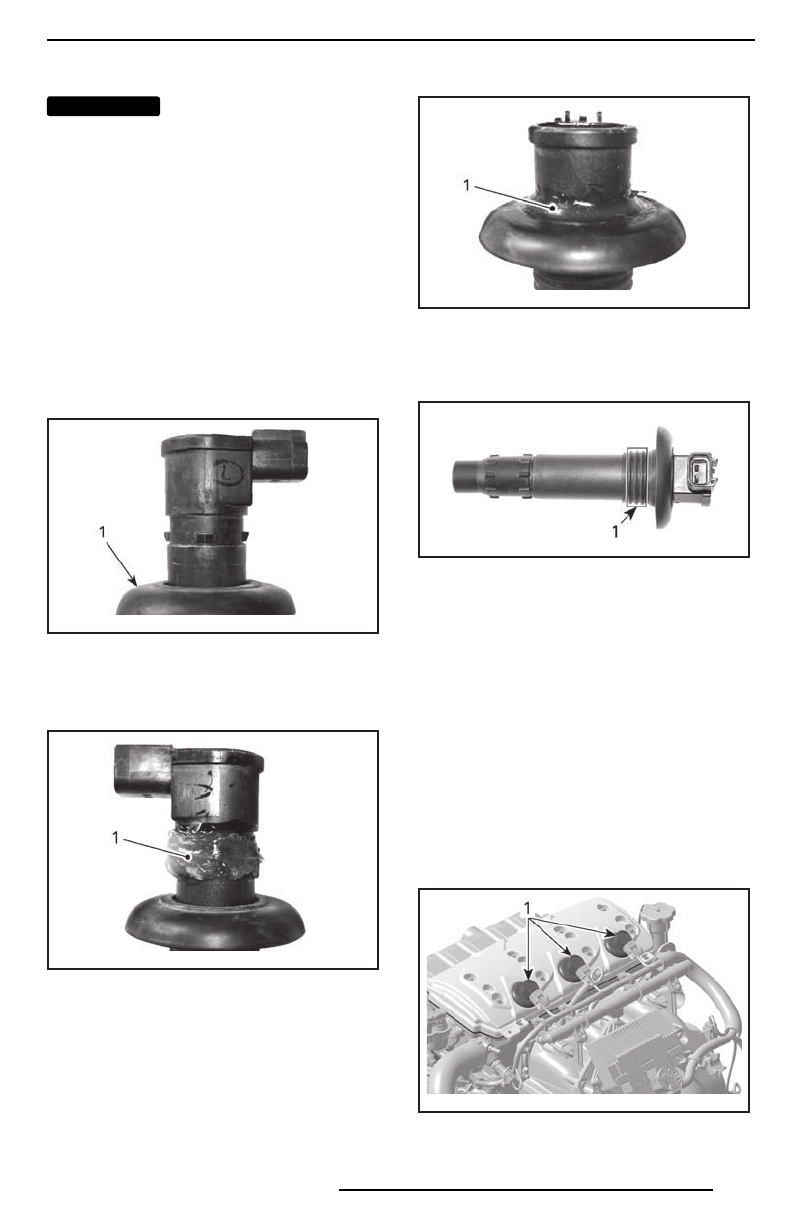

Нанесение смазки на катушку
зажигания

1.  Переместите резиновое уплотнение

вниз.

sb s2 009 -01 1-00 2_ a

1. Смещённое вниз резиновое уплотнение

2.  Нанесите DOW CORNING 111 (P/N 413

707 000) на посадочное место резино-
вого уплотнения, см. рисунок.

sb s2 009 -01 1-00 1_ a

1. Место нанесения

3.  Верните резиновое уплотнение на

место, убедившись, что выступы на
катушке зажигания совпали с выбор-
ками на нем.

4.  Чтобы предотвратить проникновение

воды, оставьте небольшое количество
смазки на верхней части уплотнения
(см. рисунок). Удалите излишки смазки.

sb s2 009 -01 1-00 3_ a

1. Правильно нанесённая смазка

5.  Нанесите DOW CORNING 111 (P/N 413

707 000) на посадочное место резино-
вого уплотнения.

sm r0 5-01 5-0 02_ d

1. Место нанесения

Установка катушки зажигания

ПРИМЕЧАНИЕ:

 Прежде чем установить

катушку на свечу зажигания, нанесите
смазку в соответствии с указаниями, при-
ведёнными в параграфе «

НАНЕСЕНИЕ

СМАЗКИ НА КАТУШКУ ЗАЖИГАНИЯ

».

1.  Установите катушку зажигания в отвер-

стие головки цилиндра.

2.  Нажав на катушку зажигания вниз, на-

дёжно установите её на свечу зажигания.

3.  Убедитесь в плотной посадке резино-

вого уплотнителя на верхней поверх-
ности клапанной крышки двигателя.

sm r2 009 -032 -00 4_ a

ТИПОВОЙ ВАРИАНТ
1. Уплотнение правильно установлено

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
