Пайдалану жөніндегі нұсқау

  |

30

www.zubr.ru

26

  АТС блогының саңылауы *

27

  АТС блогы *

28

  АТС блогының қалыптастыратын

сақтандырғышы *

29

  АТС блогының жұмыс режимдерінің

ауыстырып-қосқышы

30

  Мәжбүрлі қосу және тоқтату пернесі *

* – бар  болуы – Сіздің  моделіңіздің  сипаттама

-

лары және жиынтықтарын қараңыз
** –   2 – немесе  3 – позициялы  ажыратқыш

(ЗЭСБ-4500-ЭА, ЗЭСБ-5500-ЭА, ЗЭСБ-6200-ЭА

басқасы) немесе тұтандыру құлпы (ЗЭСБ-4500-

ЭА,  ЗЭСБ-5500-ЭА,  ЗЭСБ-6200-ЭА  арналады).
Электр  станция  220В  ауыспалы  тоқ  кернеуі

және  12В  тұрақты  тоқ  кернеуі  бар  электр  тоқ

көзімен  қамтамассыздайтын  құрал  болып  та

-

былады.  Ол  рамадан  тұрады,  ол    ішкі  жану

қозғалтқышта  орнатылған    (кейінірек,  ІЖҚ),

жанармай  багінен,  генератордан,  тоқ  көз

жүйесінен  және  ІЖҚ  басқармасынан  және

алдынғы панельден тұрады.
Ішкі  жану  қозғалтқыш – бір  цилиндрлі,  төрт

тактті, бензинді, карбюраторлы, тоқ алу жүйесі

мен  майлау  бөлек  болады.  Тұрақты  айналу

жүйесімен  қамтылған  (орталықтандырылған

реттеуіш) , бұл электр тоқ көзінің сапасын (тоқ

жиілігі) қамтамассыздауға қажет.
Бынды  дуал,  қайта-келу  айналмалы  қоз-

ғалтқыш поршень әрекетімен генератор валы

-

на айналу моментін тудырады.
Ротордың  айналуы  статор  үзігінің  магниттік

өрісін  өзгертуі  генератордың  сыртында

кернеуді тудырады.
Кернеуді  реттеу  жүйесі  өзгерген  жүктемеде

тұрақты шығу кернеуімен қамтамассыздайды.
ІЖҚ  жану  жүйесі  –  электронды,  бұл

механикалық  жүйелермен  салыстырғанда

ұшқындаудың тұрақтылығын және сенімділігін

арттырады.
Синхронды  генератор,  құралда  орнатылған,

үлкен  жүктемені  көтеру  қасиеті  бар  және

асинхрондымен  салыстырғанда  шығу  кернеуі

тұрақты.  Щетка  үзігін  синхронды  генераторда

қолдану  баяу  жұмысты  қамтамассыздайды,

яғни  тек  қана  тоқ  көздеріне  байланысты

(0,3  –  1%  генератор  қуатынан  )  істейді  және

ешқандай жиі қызметтерді қажет етпейді.
Құрал  құрылымы  12В  тұтынушыларды  тұрақ-

ты  тоқ  көзімен  және  220В  ауыспалы  тоқ

көзімен қамтамасыздайды.

Ескерту!

  12  В  кернеу  тоқ  көз  тізбегі

тұтынушылар  параметрлеріне  сәйкес  (қажетті

ажыратқышы  бар)  және  автокөлік  аккумулятор

сыйымдылығы    65  А*сағ  аспайтын  зарядтауға

арналады.
АТС  автоматты  қосылу  жүйесі  (тек  қана

ЗЭСБ-4500-ЭА,  ЗЭСБ-5500-ЭА,  ЗЭСБ-6200-ЭА

арналады)  құралды  сыртқы  желідегі  тоқ  көзі

жойылғанда  автоматты  іске  қосылуды  жүзеге

асырады.  Осылайша,  II  категориясы  бойын

-

ша  резервті  қоректендіруді  (резерв  қосылғанға

дейін тоқ беру үзілісі) қамтамасыздайды. Құрал

сыртқы  желінің  тоқ  көз  кернеуі  қалыптасқанда

автоматты өшіріледі.

Жинау

Құралмен  алуан  түрлі  жұмыс  істегенде

(құру/ашу,  элементтерді  шешу/орнату,  жа-

нармай  мен  майды  құю,)  қозғалтқыш

тоқтатылғанына  және  барлық  пайдалану-

шылар өшірілгендігіне көз жеткізіңіз.
19

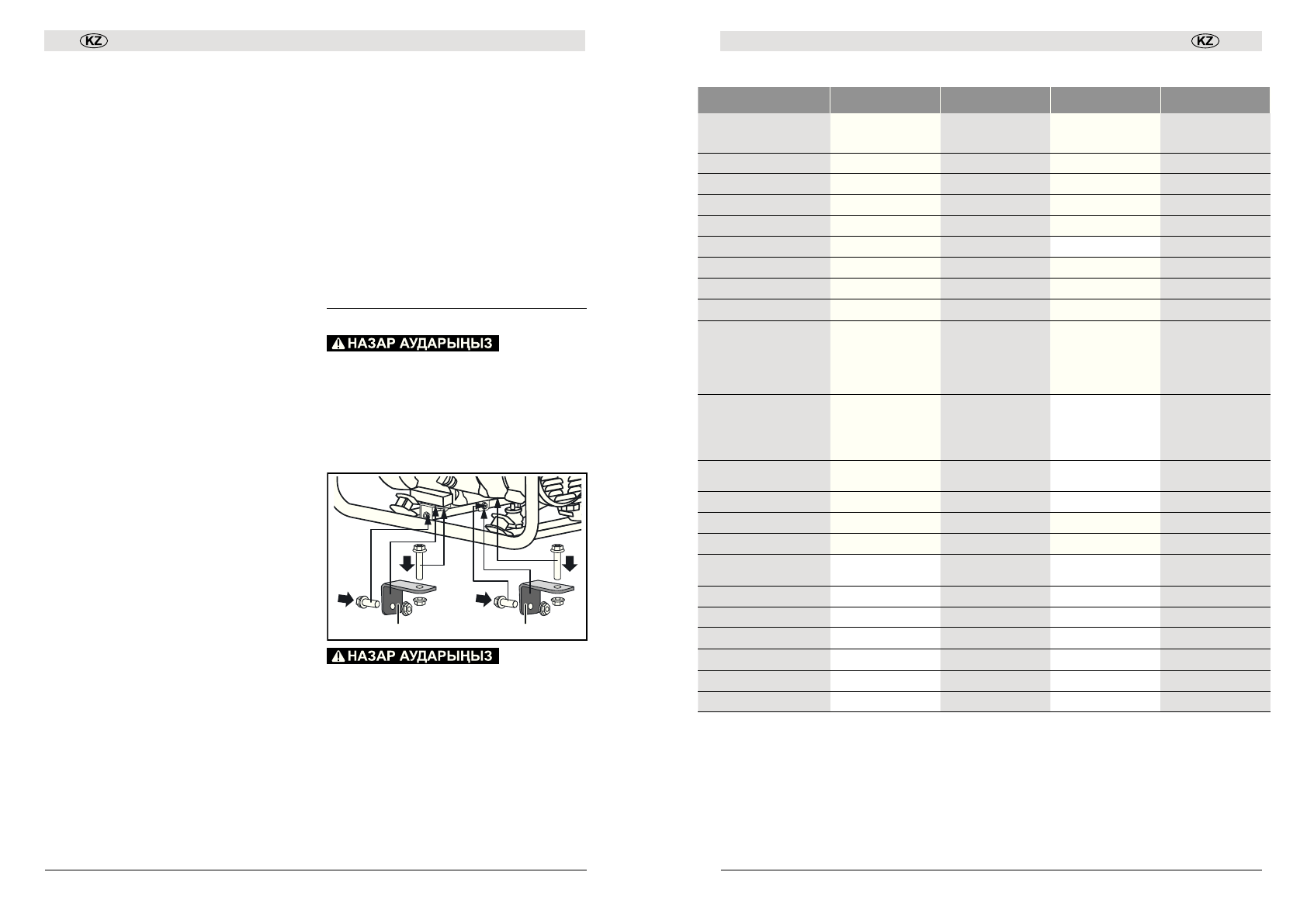

 тасымалдау тұрақтандырғыштарын

(2 дана) шешіңіз (ЗЭСБ-1200 басқасы).

19

19

Бұл  бұйымдар  құралды  ТЕК  ҚАНА  тасы-

малдағанда  тұрақтандыруға  арналады.

Оларды  пайдалану  құралдың  күрделі

зақымдалуына әкеледі.

Сіздің құралыңызда (тек қана электр іске қосуы

бар артикулдерге арналған) құрғақ зарядты ба

-

тарея орнатылған. Оны пайдалану үшін:

`

1.28 г/см

3

  тығыздығы бар элетролитті

дайындаңыз;

Ескерту!

Едәуір

зор

тығыздығы

бар

электролитті қолдану батареяны істен шығаруға

әкеледі.

Бензинді генератор

|

27

www.zubr.ru

Техникалық сипаттамасы

Артикул

ЗЭСБ-1200

ЗЭСБ-2200

ЗЭСБ-2800 /

ЗЭСБ-2800-Э

ЗЭСБ-3500 /

ЗЭСБ-3500-ЭМ2

Қозғалтқыш түрі

бір цилиндрлі,

төрт тактті, ауа

салқындатқыш

бір цилиндрлі,

төрт тактті, ауа

салқындатқыш

бір цилиндрлі,

төрт тактті, ауа

салқындатқыш

бір цилиндрлі,

төрт тактті, ауа

салқындатқыш

Қозғалтқыш көлемі, см

3

87

163

196

224

Қозғалтқыш қуаты, Вт/л.с.*

2.1/2.8

4/5.5

4.8/6.5

5.5/7.5

Атаулы айналу жиілігі,

мин

-1

3000

3000

3000

3000

Жанармай багінің

сыйымдылығы, л

4,4

15

15

15

Май багінің сыйымдылығы, л

0.4

0.6

0.6

0.6

Генератордың максималды

қуаты, Вт

1200

2200

2800

3500

Генератордың атаулы

қуаты, Вт

1000

2000

2500

3000

Генератор түрі

асинхронды,

щеткасыз

синхронды,

щеткамен

синхронды,

щеткамен

синхронды,

щеткамен

Пайдаланылатын

кернеу :

12 В тұрақты тоқ

220 В, 50 Гц

ауыспалы тоқ

бар

бар

бар

бар

бар

бар

бар

бар

Максималды жүктеме, А:

тізбектер 12 В

тізбектер 220 В

10

5

10

9

10

11

10

11.5

Толық жанармай құйғанда

жұмыс уақыты

(75% жүктемеде), сағ

7

12

10

10

Майдың төменгі деңгейінде

сақтау

бар

бар

бар

бар

Тоқ жүктемесінен сақтау

бар

бар

бар

бар

Кернеуді реттеу жүйесі AVR

—

бар

бар

бар

Қосылу әдісі

қолмен

қолмен

Э жоқ – қолмен,

Э – олмен/электр

Э жоқ – қолмен,

Э – олмен/электр

Автоматты қосылу

—

—

—

—

Шу деңгейі (в 7 м), дБ

70

72

72

73

Орташа квадратты діріл

тездеткіші, м/с **

—

—

—

—

Қауіпсіздік бойынша класс

МСТ 12.2.007.0-75

I класс

I класс

I класс

I класс

Салмағы, кг

28

43

46 / 50.5

48 / 51,5

Қызмет көрсету мерзімі, жыл

5

5

5

5

*

 қозғалтқыштың аталған атаулы қуаты – SAE J 1349/ISO 1585 стандартына сәйкес өлшенген стандартты сериялық қозғалтқыштың

орташа  қуаты  (көрсетілген  айналымдар  шамасында)  болып  табылады.  Сериялық  шығарылған  қозғалтқыштардың  аталған  қуаты

бұл  өлшемнен  ерекшеленуі  мүмкін.  Модельде  орнатылған  қозғалтқыштың  аталған  қуаты  жұмыс  жылдамдығына,  қоршаған  орта

жағдайларына және басқа параметрлерге байланысты болуы мүмкін.

** қолданыстағы діріл өнімнің пайдалану кезінде байланыс жоқтығынан пайдаланушыға берілетін емес
