нажатия на его мягкую диафрагму (см. схему сборки). Заправка
бака  топливного  7  осуществляется  через  заправочную  горло-
вину,  закрытую  крышкой  5.  Для  проведения  технического  об-
служивания  воздушного  фильтра,  генератор  снабжен  съемной
крышкой 11.  Через крышку 11 открывается доступ к воздушному
фильтру. С помощью воздушного фильтра производится очист-
ка  воздуха,  поступающего  в  карбюратор  двигателя.  На  панели
управления  смонтированы:  розетка  4  и  клавиша  3    включения
(выключения) цепи зажигания двигателя. Розетка 4 предназна-
чена  для подключения электроприемников потребителей одно-
фазного переменного тока, напряжением 220 В. Для подключе-
ния к заземлению генератор снабжен специальной  клеммой.

•

В  инверторных  генераторах  параметры  выходного  напряже-

ния  стабильны  и  не  зависят  от  частоты  вращения  двигателя.
При  электрической  нагрузке  ниже  номинальной  величины  или
при ее отключении, регулирование частоты вращения  двигате-
ля  выполняется  автоматически  с  помощью  электронного  регу-
лятора.

•

Генератор оснащен автоматической системой защиты от пере-

грузки и короткого замыкания.
•  Индикатор  9  на  инверторном  блоке  8  загорается  зеленым
цветом, в том случае, когда двигатель запускается,  и генератор
выдает    электрическую  мощность  в  нормальном  режиме.  При
обнаружении  перегрузки  от  подключенного  электрического
устройства (более 850 Вт) индикатор 9 загорится красным цве-
том,  и  через  2  минуты  встроенная  защита  прекратит  выработ-
ку электрического переменного тока, для того чтобы защитить
генератор  и  все  подключенные  электрические  устройства.  В
случае  короткого  замыкания  устройство  защиты  немедленно
прекратит  выработку  генератором  электрического  переменно-
го тока. При перегрузке или коротком замыкании прекращается
выработка электрической энергии, но двигатель генератора не
останавливается.

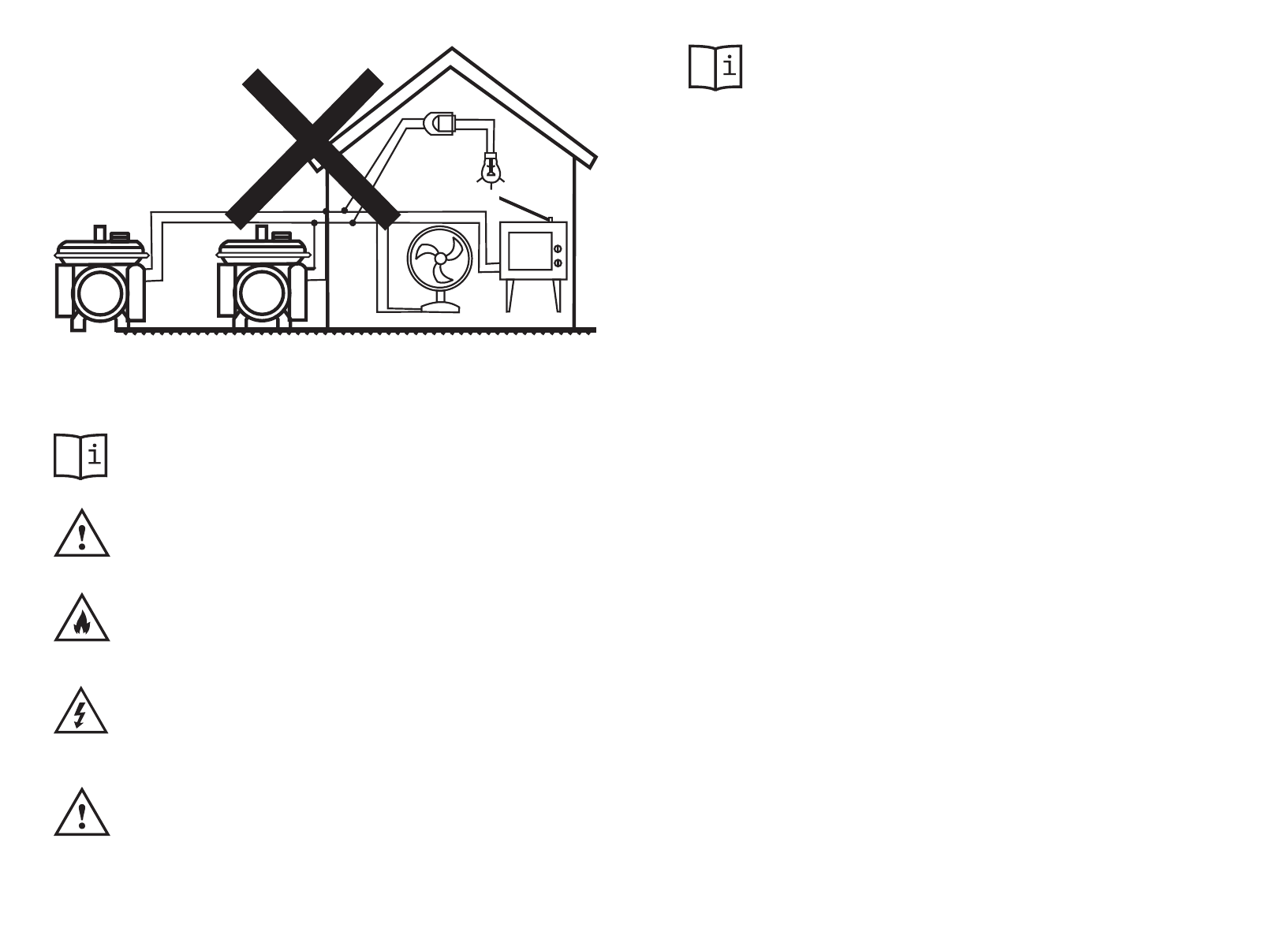

Рисунок  5

  —  Запрещено  объединять  два  (и  более)  генератора  в  единую  электри-

ческую цепь!

Специальные указания
•  ВНИМАНИЕ!

Неправильное

подключение  генератора  к  мест-

ной электросети может привести к подаче напряжения от нее в
линию электропередач или наоборот (см. рис. 4).

•

В  первом  случае  создается  угроза  для  здоровья  и  жизни  ра-

ботников  электросети  или  других  людей,  обслуживающих  и
(или)  эксплуатирующих  эти  линии.  Во  втором  случае  создается
угроза пожара или повреждения генератора.

• ВНИМАНИЕ!

Запрещается соединять два и более генератора

в  единую  электрическую  цепь  (см.  рис.  5).  Это  может  привести
к выходу генераторов из строя.  Если электрической мощности
данного генератора недостаточно, то необходимо использовать
генератор с более высокой электрической мощностью.

•  ВНИМАНИЕ!

Во  избежание  поражения  электрическим  током,

убедитесь,  что  генератор  надлежащим  образом  заземлен  че-
рез  его  клемму  заземления.  Заземление  следует  производить
кабелем  с  сечением  не  менее  3  мм

  2

  с  помощью  стержневого

заземлителя (см. раздел «Правила безопасности»).

Подключение электроприемников потребителей к цепи одно-
фазного переменного тока 220 В (розетке генератора)
•

Запуск  генератора  производите  с  выключенными  электро-

приемниками  потребителей.  Убедитесь,  что  индикатор  8  горит
