7

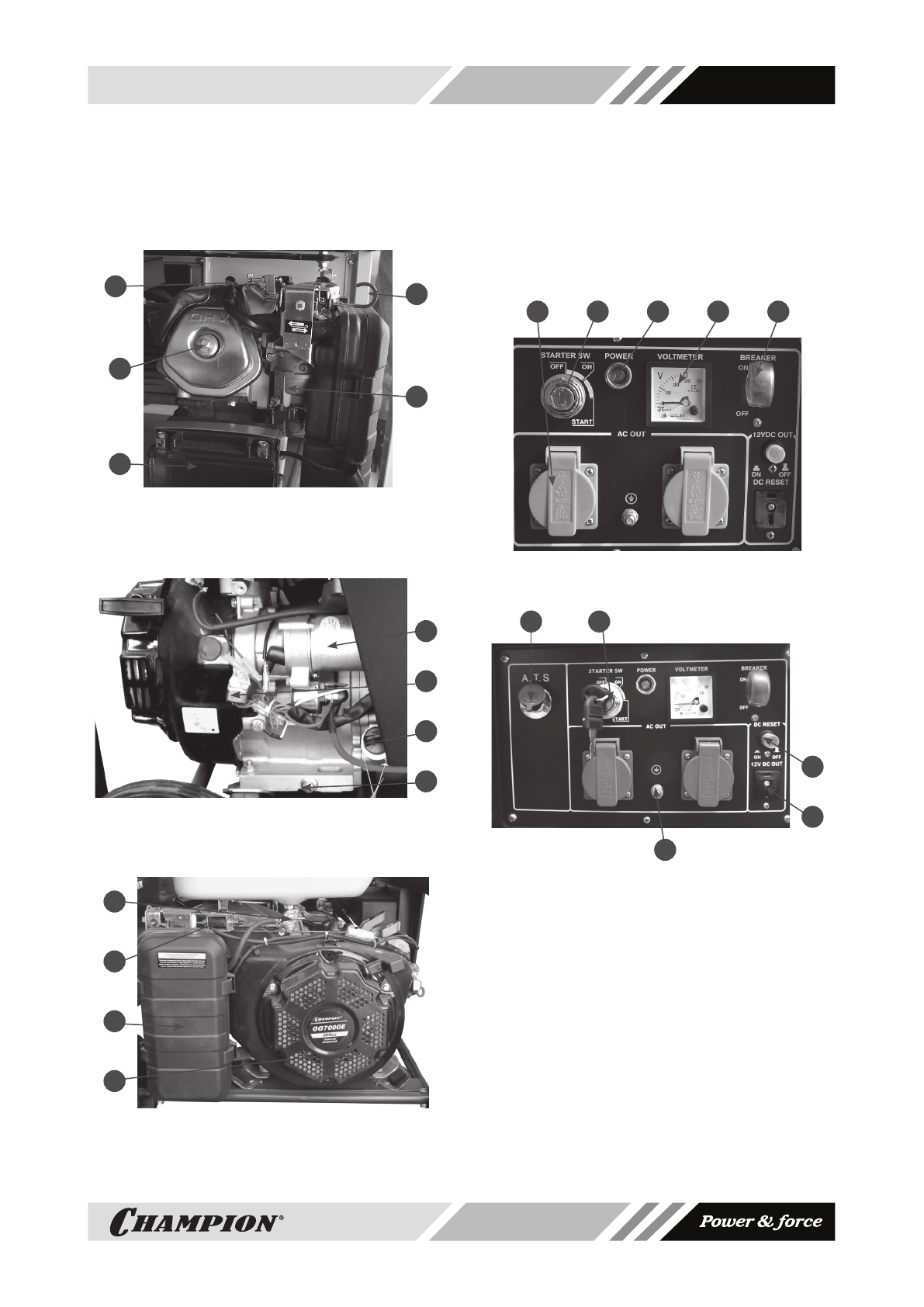

раСПоЛожение оСноВнЫХ УЗЛоВ
и орГаноВ УПраВЛениЯ
1
2
3
4
5
рис.1
1.Аккумуляторная батарея 2. Крышка клапанов
3. Колпак свечи зажигания
4.Рычаг воздушной заслонки 5.Карбюратор
1
2
3
4
рис.2
1. Датчик уровня масла в картере 2. Стартер электри-
ческий 3.Крышка маслоналивной горловины
4. Пробка для слива масла
1
2
3
4
рис.3
1. Крышка воздушного фильтра 2. Соленоид управле-
ния воздушной заслонкой (GG7000E) 3.Кран топлив-
ный 4. Стартер ручной
ПанеЛЬ УПраВЛениЯ
GG7200E
1
2
3
4
5
GG7000E
2
6
7
8
9
рис.4
1.Розетка 220В/16А 2.Замок зажигания с ключами
3. Контрольная лампочка работы генератора
4. Вольтметр 5. Выключатель напряжения
6. Разъем подключения блока A.T.S.(GG7000E)
7.Предохранитель розетки 12В 8. Розетка 12В
9. Клемма подключения заземления.
