26

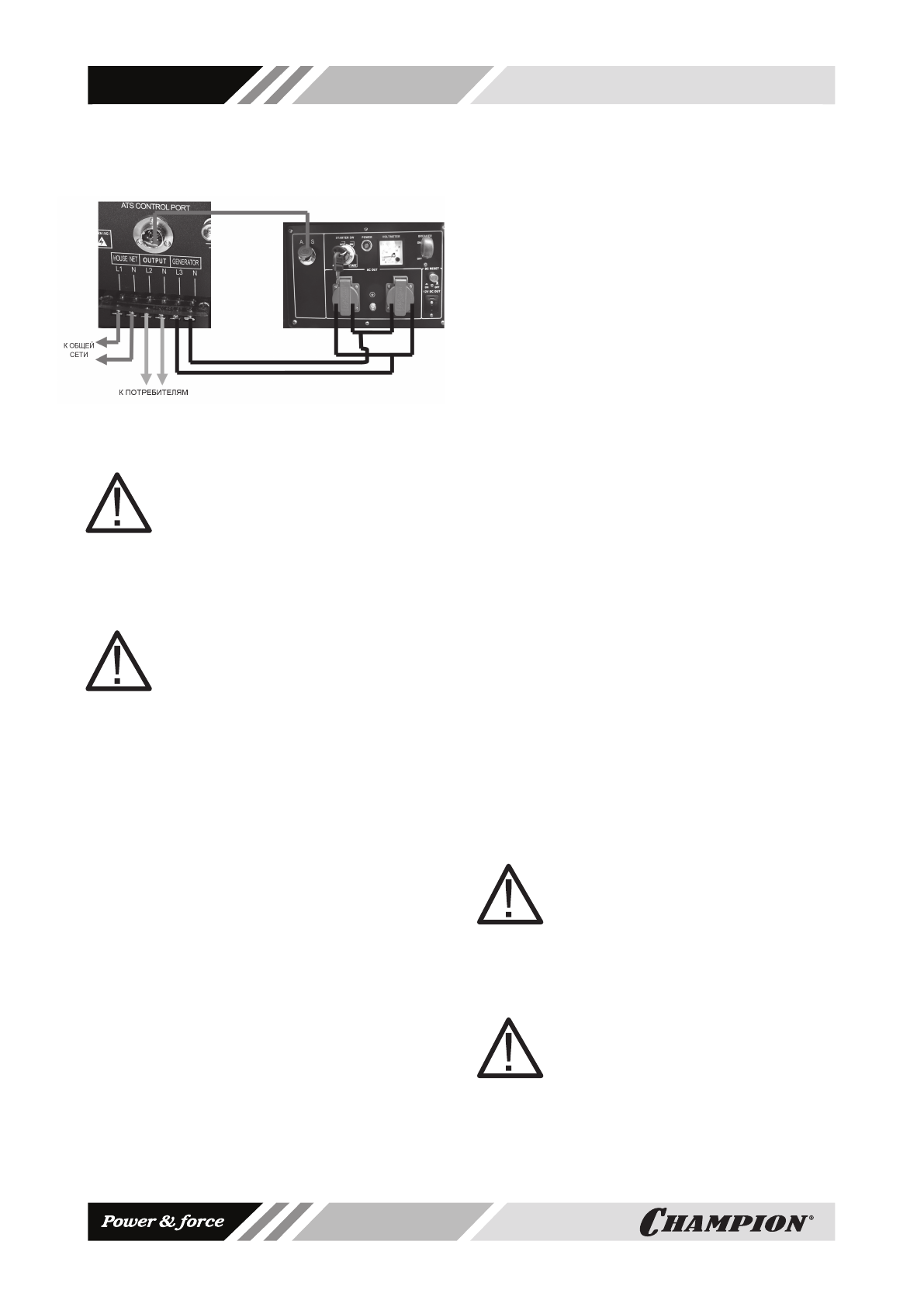

СХеМа ПодКЛюЧениЯ
БЛоКа A.T.S.
рис.14
Схема подключения блока A.T.S. показана
на Рис.14.
ПРИМЕЧАНИЕ!
Рекомендуется подключать линию
L3 блока A.T.S. к обеим розеткам
220В генератора, предварительно
соединив их параллельно.
После подключения блока A.T.S. согласно
схеме (Рис.14), установите выключатель
блока (1) Рис.12 в положение AUTO.
ВНИМАНИЕ!
Ключ зажигания генератора(2)
Рис.4 установите в положение
ON. Выключатель напряжения ге-
нератора (5) Рис.4 установите в
положение ON.
ПринЦиП раБоТЫ
СиСТеМЫ A.T.S.
Когда прекращается подача электроэнергии
от наружной сети, система A.T.S. немедлен-
но запускает программу запуска.
Сначала, автоматически отключается со-
единение между нагрузкой пользователя и
об-щей сетью электроснабжения. Через 2-3
секунды система запускает двигатель гене-
ра-тора и производит проверку работы гене-
ратора. При стабильной работе генератора
си-стема через 12 сек. после запуска двига-
теля соединяет генератор с потребителями
электроэнергии.
Когда возобновляется подача электроэнер-
гии от общей сети электроснабжения, си-
стема производит проверку стабильности
напряжения и частоты тока подаваемой
электроэнергии. Если параметры подавае-
мой электроэнергии стабильны в течение 10
секунд, система A.T.S. автоматически пере-
ключает потребители на питание электро-
энергией из общей сети. Генератор после
этого работает без нагрузки в течение 5 се-
кунд, затем система A.T.S останавливает ге-
нератор.
При питании потребителей от наружного ис-
точника электроснабжения, когда генератор
находится в режиме «ожидания», блок A.T.S.
контролирует рабочее состояние аккумуля-
торной батареи генератора и при необхо-
димости подзаряжает ее. Таким образом,
аккумуляторная батарея генератора всегда
находится в рабочем состоянии.
Запуск двигателя генератора происходит в
следующей последовательности:
1. Первый запуск двигателя длится 3-4 се-
кунды. Если запуск не удался - останов-
ка на 5 секунд.
2. Второй запуск двигателя длится 4-5
секунд. Если запуск снова не удался -
остановка на 5 секунд.
3. Третий запуск генератора длится 5 се-
кунд.
При невозможности запуска генератора по-
сле трех попыток, система A.T.S. остановит
программу и загорится лампочка индикатора
ошибок (5) Рис.12. В этом случае необходи-
мо проверить и устранить проблему запуска
двигателя, а затем перезапустить систему
A.T.S. Для этого необходимо выключатель
(1) Рис.12. установить в положение OFF и
через 2-3 сек. вновь установить в положение
AUTO.
ВНИМАНИЕ!
Если во время работы происхо-
дит поломка альтернатора гене-
ратора и прекращается подача
электроэнергии потребителям,
система A.T.S. остановит двига-
тель и загорится лампочка инди-
катора ошибок.
ПРИМЕЧАНИЕ!
Система A.T.S. обеспечивает за-
пуск генератора при падении на-
пряжения в наружной сети менее
190В, либо скачке напряжения бо-
лее 240В.
