раБоТа ГенераТора GG7000E
В аВТоМаТиЧеСКоМ режиМе
Генератор GG7000Е имеет техническую воз-
можность работать в автоматическом режи-
ме. Для этой цели служит система A.T.S.,
которая гарантирует запуск генератора и по-
дачу электроэнергии потребителям при вне-
запном отключении электроэнергии в общей
сети.
Когда подача электроэнергии в общих сети
возобновляется, система A.T.S. переключит
потребителей на общую сеть подачи элек-
троэнергии, и автоматически остановит ге-
нератор.
ВНИМАНИЕ!
Суммарная мощность подключа-
емых потребителей с учетом ко-
эффициентов пусковых токов не
должна превышать номинальной
мощности генератора.
Система A.T.S. работает без какого-либо
управления оператором, выполняя все про-
цессы самостоятельно. Система оснащена
функцией захвата ошибки при запуске или
работе генератора, и не дает возможности
использовать неисправный генератор до
устранения возникшей проблемы.

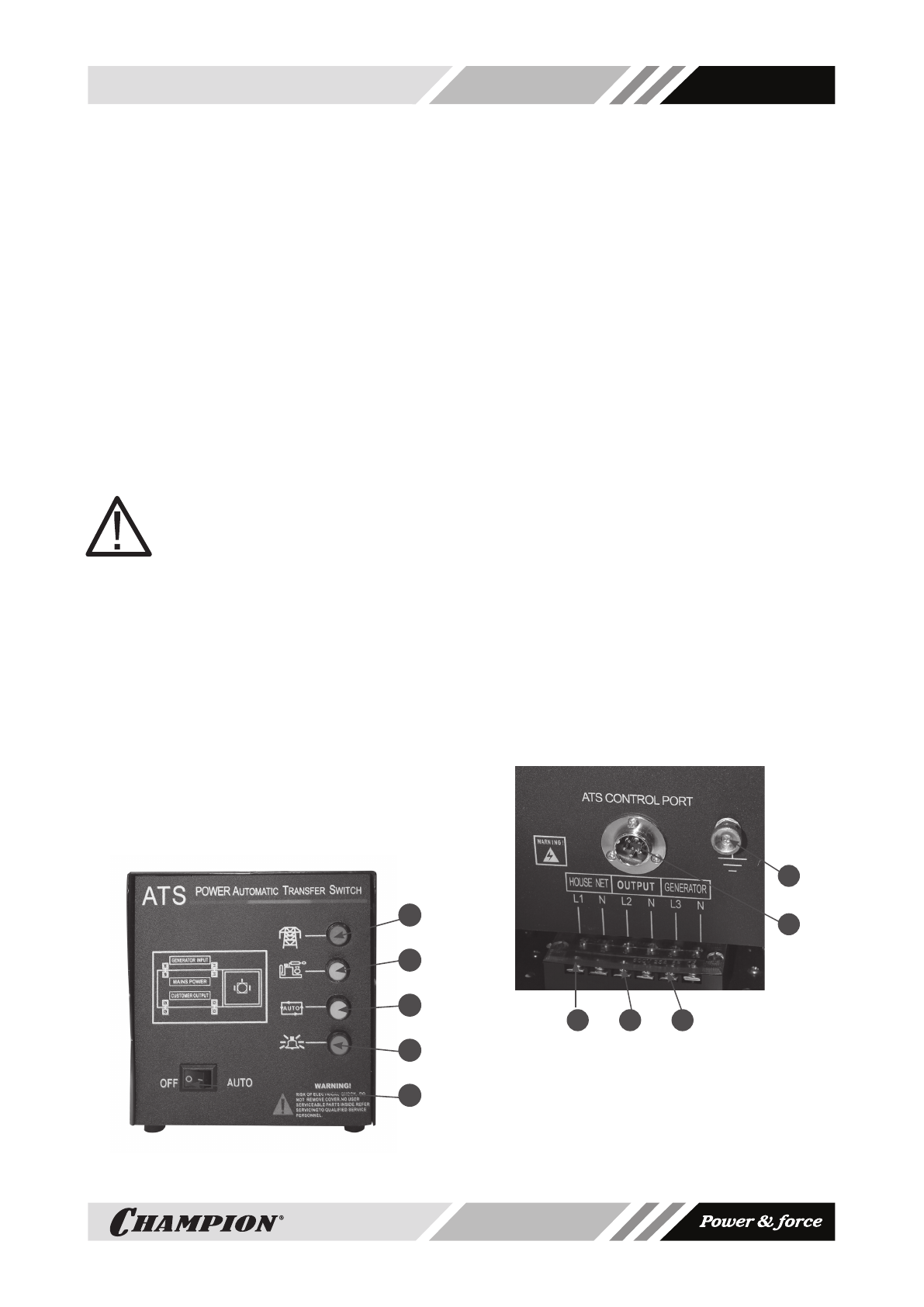

КонТроЛЬнаЯ ПанеЛЬ
СиСТеМЫ A.T.S.
1
2
3
4
5
рис.12
1. Выключатель A.T.S. В положении OFF
блок A.T.S. выключен. В положении
AUTO блок A.T.S. находится в автомати-
ческом режиме работы.
2. Индикатор общей сети электроснабже-
ния. Контрольная лампочка загорается
при подаче напряжения на A.T.S. от на-
ружных сетей.
3. Индикатор генератора. Контрольная
лампочка загорается при подаче напря-
жения на A.T.S. от генератора.
4. Индикатор A.T.S. Лампочка горит, когда
A.T.S. работает в автоматическом режи-
ме.
5. Индикатор ошибок. Лампочка загорает-
ся при невозможности запуска генера-
тора или возникновения неисправности
во время работы генератора. В этом
случае A.T.S. блокирует автоматический
запуск или работу генератора до устра-
нения причины неисправности.
ПанеЛЬ ПодКЛюЧениЯ
СиСТеМЫ A.T.S.
1
2
3
4
5
рис.13
1. Клеммы подключения (линия L1/N)
общей сети электроснабжения
2. Клеммы подключения (линия L2/N) потребителей.
3. Клеммы подключения (линия L3/N) подачи
электроснабжения от генератора.
4.Разъем подключения блока к генератору.
5. Клемма заземления.
