UPUTA

■ Uputa upućuje na opasnosti, koje mogu uzro‐

kovati štete na stvarima.

► Navedene mjere mogu spriječiti štete na

stvarima.

2.3

Simboli u tekstu

Ovaj simbol upućuje na poglavlje u ovoj

uputi za uporabu.

3

Pregled

3.1

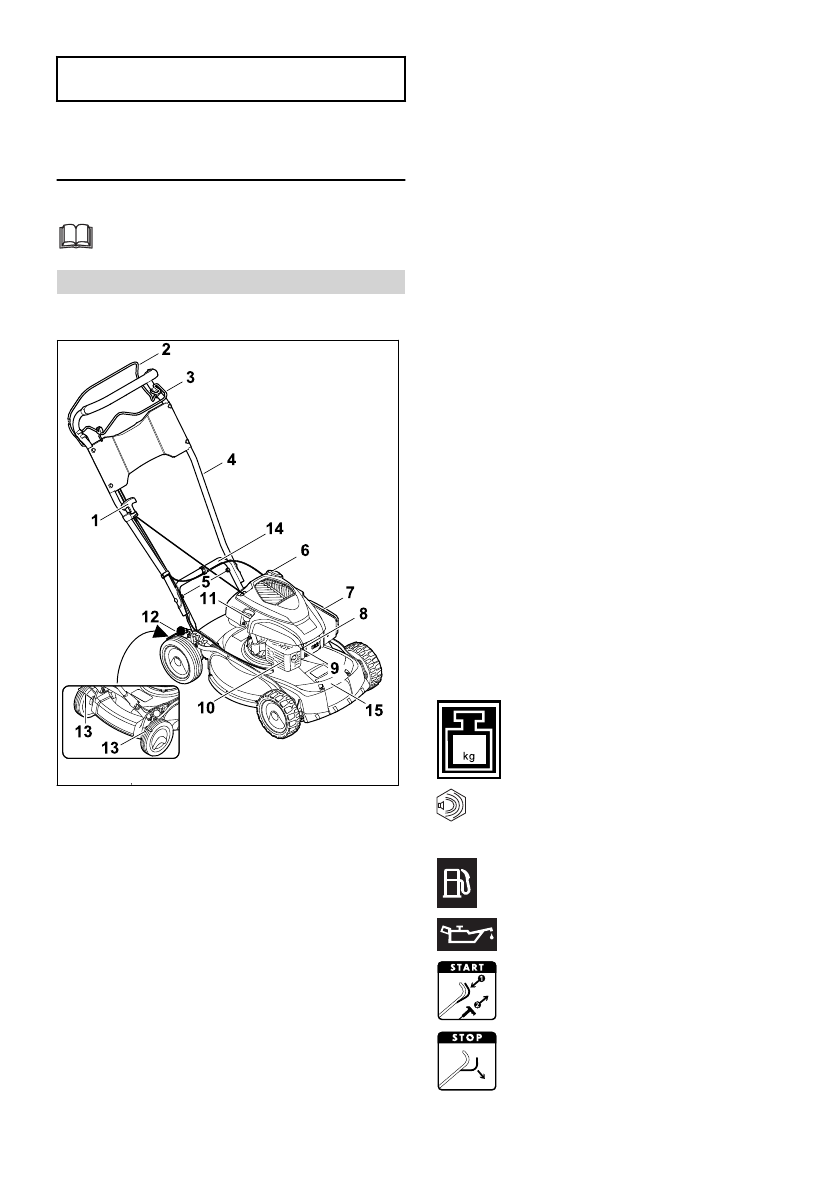

Kosilica

1 Ručica za pokretanje

Ručica za pokretanje služi za pokretanje

motora.

2 Drška za pokretanje košnje

Drška za pokretanje košnje služi uključivanju i

isključivanju motora.

3 Drška za pokretanje voznog pogona

Drška za pokretanje voznog pogona uključuje

i isključuje vozni pogon.

4 Upravljač

Upravljač služi za pridržavanje kosilice,

upravljanje njome i njezin transport.

5 Vijčani spoj upravljača

Vijčani spoj upravljača pričvršćuje upravljač

na kosilicu.

6 Čep spremnika goriva

Čep spremnika goriva zatvara otvor za ulije‐

vanje benzina.

7 Poklopac filtera

Poklopac filtera pokriva zračni filter.

8 Utikač svjećice

Utikač svjećice spaja vod za paljenje i svje‐

ćicu.

9 Svjećica

Svjećica pali smjesu goriva i zraka u motoru.

10 Ispušni lonac

Ispušni lonac sprječava emisiju buke kosilice.

11 Čep spremnika motornog ulja

Čep spremnika motornog ulja zatvara otvor

za ulijevanje motornog ulja.

12 Poluga

Poluga služi za namještanje visine reza

13 Strugač kotača

Strugač kotača služi za čišćenje stražnjih

kotača.

14 Stražnja transportna drška

Transportna drška služi za transportiranje

kosilice.

15 Prednja transportna drška

Transportna drška služi za transportiranje

kosilice.

3.2

Simboli

Simboli se mogu nalaziti na kosilici i imaju slje‐

deće značenje:

XX

Ovaj simbol označava težinu kosilice.

L

WA

Zajamčena razina zvučne snage

prema Direktivi 2000/14/EC u dB(A)

radi usporedivosti emisija zvuka proiz‐

voda.
Ovaj simbol označava čep spremnika

goriva.

Ovaj simbol označava čep spremnika

motornog ulja.
Pokretanje motora.

Isključite motor.

hrvatski

3 Pregled

70

0478-111-9657-B
