3

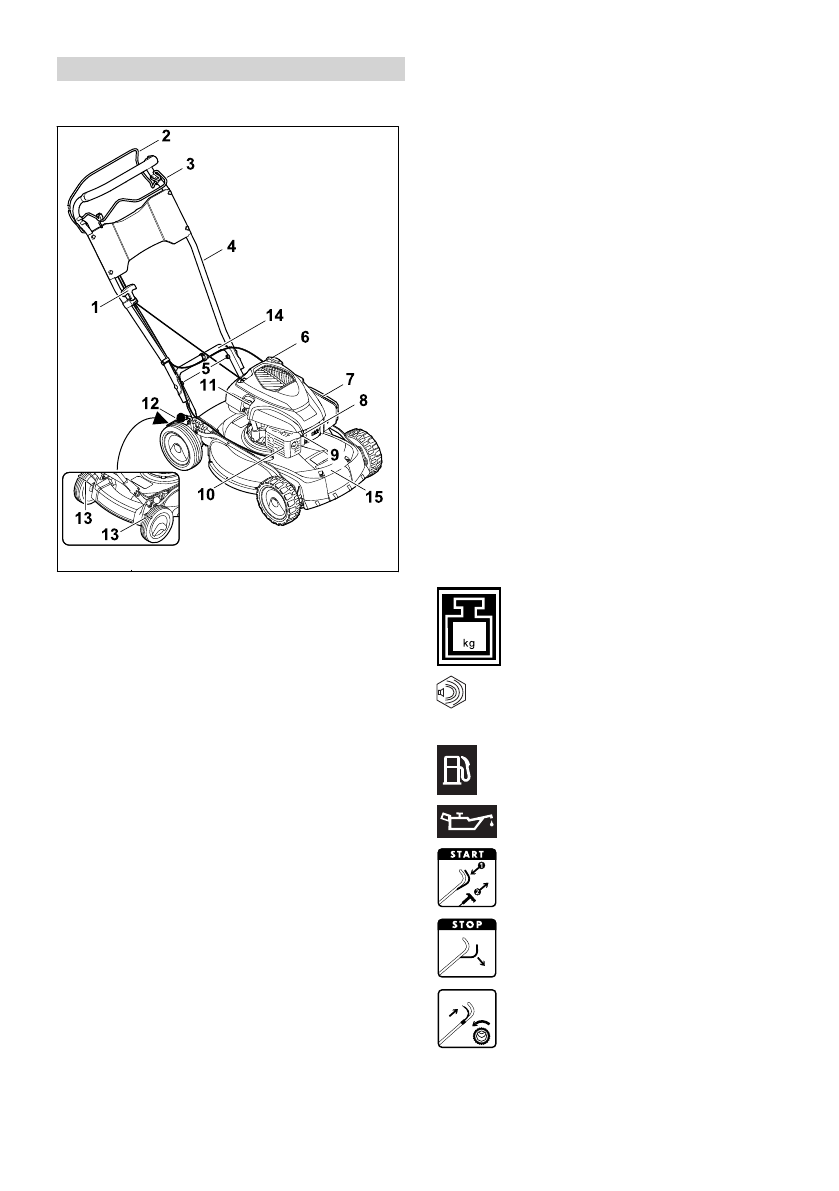

Overzicht

3.1

Grasmaaier

1 Starthandgreep

De starthandgreep dient voor het starten van

de motor.

2 Schakelbeugel voor maaiwerk

De schakelbeugel voor maaiwerk dient voor

het starten en uitzetten van de motor.

3 Schakelbeugel voor wielaandrijving

De schakelbeugel voor wielaandrijving scha‐

kelt de wielaandrijving in en uit.

4 Duwstang

De duwstang dient voor het vasthouden,

begeleiden en transporteren van de gras‐

maaier.

5 Duwstangverbinding

Met de duwstangverbinding zit de duwstang

aan de grasmaaier vast.

6 Brandstoftankdop

De brandstoftankdop sluit de opening voor

het bijvullen van de benzine af.

7 Filterdeksel

Het filterdeksel dekt het luchtfilter af.

8 Bougiestekker

De bougiestekker verbindt de ontstekingska‐

bel met de bougie.

9 Bougie

De bougie ontsteekt het brandstof-luchtmeng‐

sel in de motor.

10 Geluiddemper

De geluiddemper vermindert de geluidsemis‐

sie van de grasmaaier.

11 Motoroliedop

De motoroliedop sluit de opening voor het bij‐

vullen van de motorolie af.

12 Hendel

De hendel dient voor het instellen van de snij‐

hoogte.

13 Wielschraper

De wielschraper dient voor het reinigen van

de achterwielen.

14 Transportgreep achter

De transportgreep dient voor het transporte‐

ren van de grasmaaier.

15 Transportgreep voor

De transportgreep dient voor het transporte‐

ren van de grasmaaier.

3.2

Pictogrammen

De pictogrammen kunnen op de grasmaaier

staan en betekenen het volgende:

XX

Dit pictogram geeft het gewicht van de

grasmaaier aan.

L

WA

Gegarandeerd geluidsniveau volgens

richtlijn 2000/14/EC in dB(A) om

geluidsemissies van producten verge‐

lijkbaar te maken.
Dit pictogram duidt de brandstoftank‐

dop aan.

Dit pictogram duidt de motoroliedop

aan.
Start de motor.

Schakel de motor uit.

Schakel de wielaandrijving in.
