13

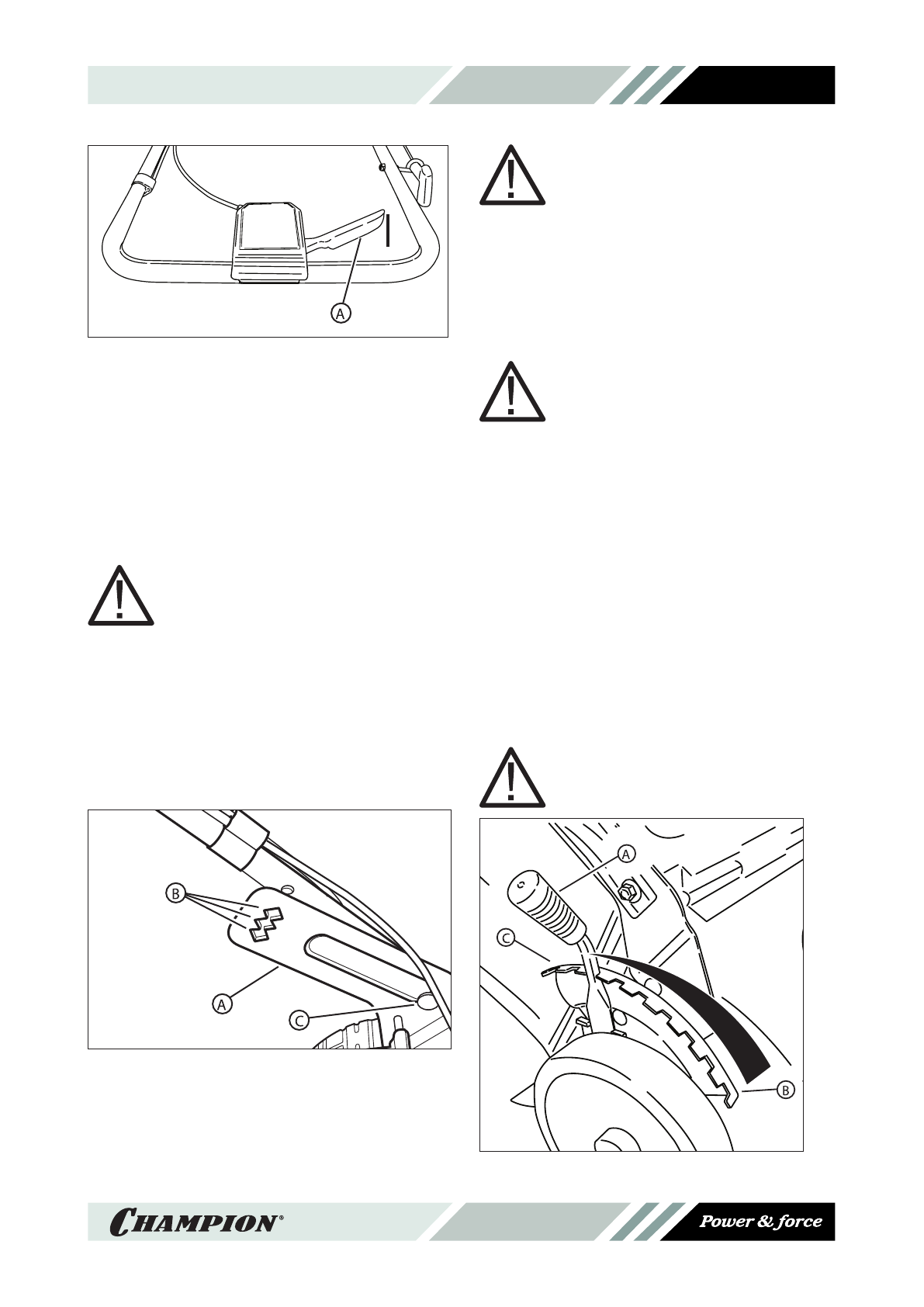

Рис. 7. Рычаг управления приводом колес

(детали не показаны для наглядности)

ОСТАНОВКА КОСИЛКИ

1.   Чтобы  остановить  косилку,  отпустите

рычаг управления приводом колес.

2.   Чтобы остановить двигатель и ножи, от

-

пустите рычаг управления ножами.

РЕГУЛИРОВКА ВЫСОТЫ РУЧКИ

 ПРЕДОСТЕРЕЖЕНИЕ

НЕ  пытайтесь  выполнять  ника-

ких  операций  регулировки  или  те-

хобслуживания  при  работающем

двигателе  и  вращающихся  ножах.

ОСТАНОВИТЕ  двигатель  и  ножи.

Отсоедините провод от свечи за-

жигания  и  отведите  его  от  све-

чи.  Двигатель  и  его  компонен-

ты  ГОРЯЧИЕ.  Во  избежание  ожо-

гов  выжидайте  достаточное  вре-

мя, чтобы все компоненты успели

охладиться.

Рис. 8. Регулировка высоты рукоятки

Для удобства можно отрегулировать высоту

ручки косилки.
1.   Снимите  ручки,  шайбы  и  болты  с  ква

-

дратным  подголовком  с  нижней  рукоят

-

ки (A, рис. 8).

 ПРИМЕЧАНИЕ:

Не  снимайте  нижний  ряд  крепле-

ний рукоятки (С).

2.   Настройте  положение  рукоятки  с  помо

-

щью одного из трех отверстий (B).

3.   Верните на место крепление, снятое на

шаге 1, и плотно затяните его.

РЕГУЛИРОВКА ВЫСОТЫ СРЕЗА

 ПРЕДОСТЕРЕЖЕНИЕ

НЕ  пытайтесь  выполнять  ника-

ких  операций  регулировки  или  те-

хобслуживания  при  работающем

двигателе  и  вращающихся  ножах.

ОСТАНОВИТЕ  двигатель  и  ножи.

Отсоедините провод от свечи за-

жигания  и  отведите  его  от  све-

чи.  Двигатель  и  его  компонен-

ты  ГОРЯЧИЕ.  Во  избежание  ожо-

гов  выжидайте  достаточное  вре-

мя, чтобы все компоненты успели

охладиться.

1.   Вытяните наружу рычаг регулировки вы

-

соты (A, рис. 9) и переведите в положе

-

ние,  соответствующее  желаемой  высо

-

те  среза.  Наивысшему  положению  сре

-

за соответствует прорезь 9 (B; см. также

рис. 10). Наинизшему положению среза

соответствует прорезь 1 (C).

 ПРИМЕЧАНИЕ:

Этот  рычаг  настраивает  все  ко-

леса на одну и ту же высоту среза.

Рис. 9. Регулирование высоты скашивания.
