51 РУССКИЙ

Инструмент с кольцевой пружиной

Для ударной головки без

уплотнительного кольца и штифта

►

Рис.8:

1.

 Ударная головка

2.

 Квадратный хвосто

-

вик

3.

 Кольцевая пружина

Наденьте ударную головку на квадратный хвостовик

и нажимайте на нее до фиксации на месте.
Чтобы снять ударную головку, просто потяните ее.

Для ударной головки с

уплотнительным кольцом и штифтом

►

Рис.9:

1.

 Ударная головка

2.

 Уплотнительное

кольцо

3.

 Штифт

Выньте уплотнительное кольцо из канавки ударной

головки и удалите штифт. Установите ударную

головку на квадратный хвостовик так, чтобы отвер

-

стие в головке совпало с отверстием на хвостовике.

Вставьте штифт через отверстие в ударной головке

и квадратном хвостовике. Затем поверните уплот

-

нительное кольцо в первоначальное положение в

канавку ударной головки для фиксации штифта.
Для снятия ударной головки выполните процедуру

установки в обратном порядке.

Инструмент со стопорным

штифтом

►

Рис.10:

1.

 Ударная головка

2.

 Отверстие

3.

 Квадратный хвостовик

4.

 Стопорный

штифт

Совместите отверстие в боковой поверхности удар

-

ной головки со стопорным штифтом на квадратном

хвостовике и нажмите на головку, чтобы она зафик

-

сировалась. При необходимости слегка постучите

по ней.
Чтобы снять ударную головку, просто потяните ее.

Чтобы облегчить снятие ударной головки, прижи

-

майте стопорный штифт.

Установка крючка

ВНИМАНИЕ:

При установке крючка

надежно фиксируйте его винтом.

 В противном

случае крючок может отсоединиться от инстру

-

мента, что может привести к травме.

►

Рис.11:

1.

 Паз

2.

 Крючок

3.

 Винт

Крючок удобен для временного подвешивания

инструмента. Он может быть установлен с любой

стороны инструмента. Для установки крючка

вставьте его в паз в корпусе инструмента с одной из

сторон и закрепите при помощи двух винтов. Чтобы

снять крючок, необходимо сначала отвернуть винты.

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ:

Всегда устанавливайте блок

аккумулятора до упора так, чтобы он зафикси

-

ровался на месте.

 Если вы можете видеть крас

-

ный индикатор на верхней части клавиши, блок

аккумулятора не полностью установлен на месте.

Установите его до конца так, чтобы красный инди

-

катор был не виден. В противном случае блок

может выпасть из инструмента и нанести травму

вам или другим людям.

►

Рис.12

Хорошо удерживая инструмент, расположите удар

-

ную головку поверх болта или гайки. Включите

инструмент и осуществите затяжку в соответствии с

надлежащим временем затяжки.

Соответствующий крутящий момент затяжки может

отличаться в зависимости от типа или размера

болта, материала закрепляемой рабочей детали и т.

д. Соотношение между крутящим моментом затяжки

и временем затяжки показано на рисунках.

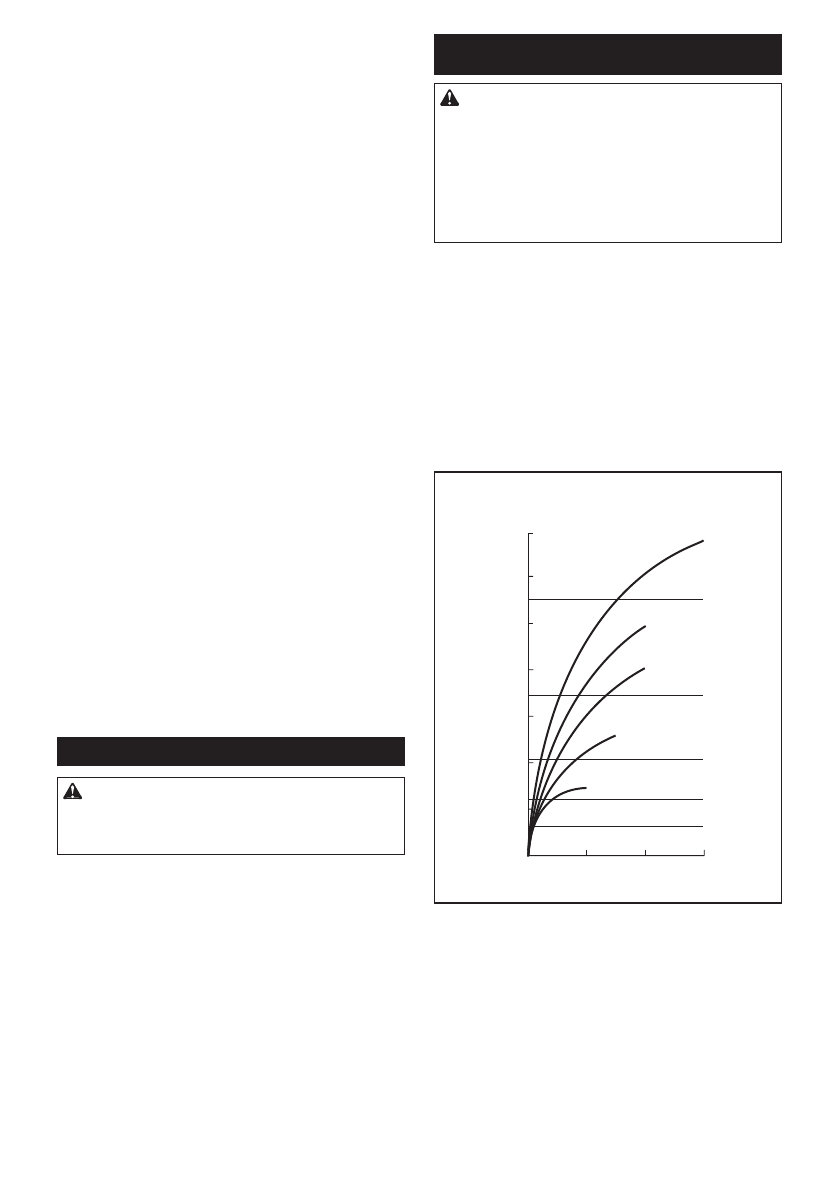

Соответствующий крутящий момент затяжки

стандартного болта

N•m

(kgf•cm)

2

1

2

1

3

0

100

(1020)

120

(1224)

80

(816)

60

(612)

40

(408)

20

(204)

M12

M14

M10

M12

M14

M10

M8

M8

140

(1430)

M16

M16

1.

 Время затяжки (с)

2.

 Момент затяжки
