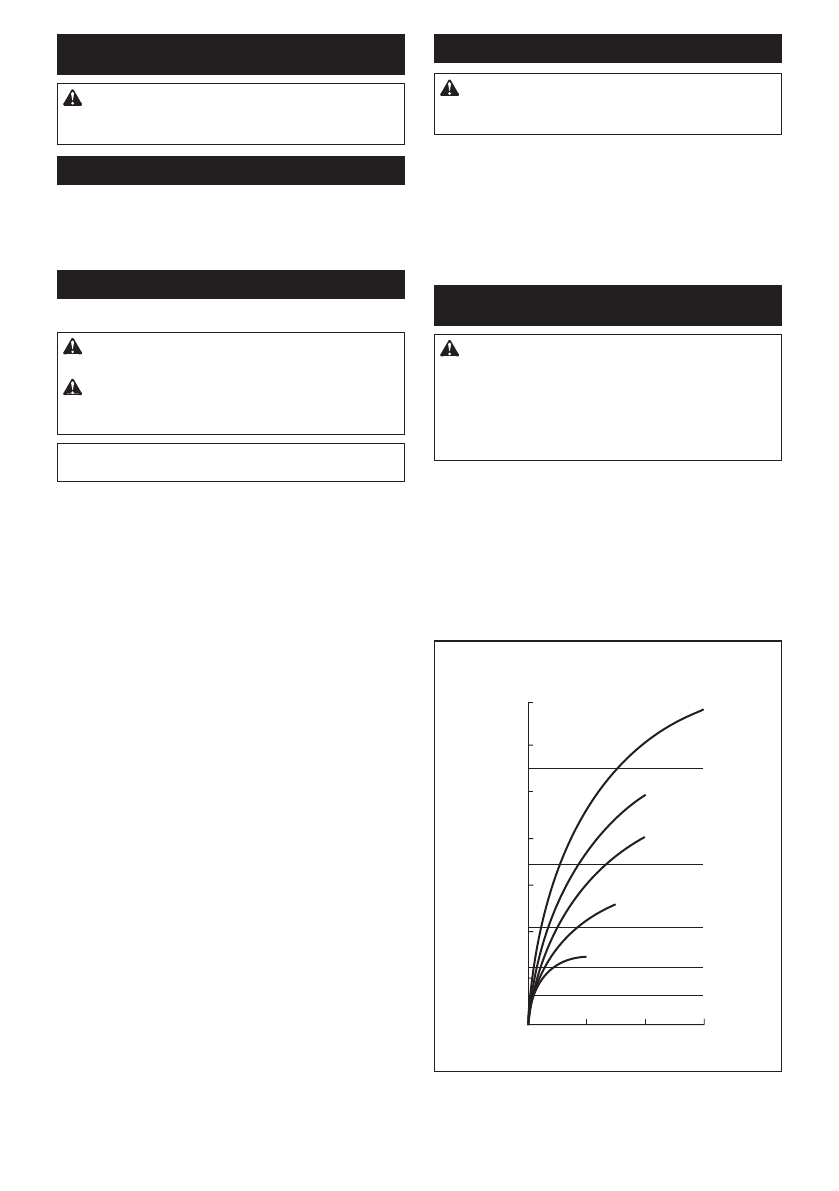

20 NORSK

MONTERING

FORSIKTIG:

Forviss deg alltid om at maski-

nen er slått av og batteriet tatt ut før du utfører

noe arbeid på maskinen.

Velge riktig pipe

Bruk alltid riktig pipestørrelse for skruer og muttere.

Feil pipestørrelse vil resultere i unøyaktig og inkonse

-

kvent tiltrekkingsmoment og/eller skade på skruen eller

mutteren.

Montere eller demontere pipen

Valgfritt tilbehør

FORSIKTIG:

Pass på at pipen og monterings-

delen ikke er skadet før du installerer pipen.

FORSIKTIG:

Når støtpipen er satt inn, må du

forsikre deg om at den sitter godt. Hvis den faller

ut, må du ikke bruke verktøyet.

MERK:

 Måten for installasjon av kraftpipen varierer

avhengig av typen av firkantdrevet på verktøyet.

Verktøy med ringfjæren

For pipe uten O-ring og stift

►

Fig.8:

1.

 Pipe

2.

 Firkantdrev

3.

 Ringfjær

Skyv kraftpipen over firkantdrevet til den låses på plass.

Når du ta av kraftpipen, trekker du den ganske enkelt

av.

For pipe med O-ring og stift

►

Fig.9:

1.

 Pipe

2.

 O-ring

3.

 Stift

Ta O-ringen ut av sporet i pipen og fjern stiften fra

pipen. Tilpass pipen over firkantdrevet slik at hullet i

pipen er rettet inn med hullet i firkantdrevet.

Sett pinnen i hullet i pipen og firkantdrevet. Sett

O-ringen tilbake i utgangsposisjon i pipesporet for å

feste stiften.

Følg monteringsprosedyrene i motsatt rekkefølge for å

fjerne pipen.

Verktøy med anslagsstiften

►

Fig.10:

1.

 Pipe

2.

 Hull

3.

 Firkantdrev

4.

 Anslagsstift

Juster hullet i siden på støtpipen med sikringsbolten på

firkantdrevet, og skyv kraftpipen over firkantdrevet til

den låses på plass. Slå lett på den, hvis nødvendig.
Når du ta av kraftpipen, trekker du den ganske enkelt

av. Hvis den er vanskelig å ta av trykk anslagsstiften

ned mens du trekker i kraftpipen.

Monteringskrok

FORSIKTIG:

Når du monterer kroken, må du

stramme skruen godt.

Hvis ikke kan kroken løsne fra

verktøyet og forårsake personskade.

►

Fig.11:

1.

 Spor

2.

 Krok

3.

 Skrue

Kroken er praktisk for å henge opp verktøyet med

for kortere tid. Den kan monteres på begge sider av

verktøyet. For å montere kroken, må du sette den inn

i sporet på en av sidene av verktøyhuset og feste den

med to skruer. Ta den av igjen ved å løsne skruene.

BRUK

FORSIKTIG:

Batteriet må alltid settes helt

inn, til det låses på plass.

 Hvis du kan se den røde

anviseren på oversiden av knappen, er det ikke

fullstendig låst. Sett batteriet helt inn, så langt at den

røde anviseren ikke lenger er synlig. Hvis dette ikke

gjøres, kan batteriet falle ut av maskinen og skade

deg eller andre som oppholder seg i nærheten.

►

Fig.12

Hold verktøyet støtt og plasser pipen over bolten

eller mutteren. Skru verktøyet på og trekk til i riktig

tiltrekkingstid.

Riktig tiltrekkingsmoment kan variere avhengig av skru-

ens type og størrelse, materialet i arbeidsemnet som

skal festes osv. Forholdet mellom tiltrekkingsmoment og

tiltrekkingstid vises i figurene.

Riktig tiltrekkingsmoment for standardskrue

N•m

(kgf•cm)

2

1

2

1

3

0

100

(1020)

120

(1224)

80

(816)

60

(612)

40

(408)

20

(204)

M12

M14

M10

M12

M14

M10

M8

M8

140

(1430)

M16

M16

1.

 Festetid (sekunder)

2.

 Tiltrekkingsmoment
