14 SVENSKA

MONTERING

FÖRSIKTIGT:

Se alltid till att maskinen är

avstängd och batterikassetten borttagen innan du

underhåller maskinen.

Välja rätt krafthylsa

Använd alltid en krafthylsa av rätt storlek för bultar och

muttrar. En krafthylsa av fel storlek leder till ett felaktigt

och ojämnt åtdragningsmoment och/eller skador på

bulten eller muttern.

Montera eller ta bort en krafthylsa

Valfria tillbehör

FÖRSIKTIGT:

Se till att krafthylsan och

monteringsdelen är oskadade innan du monterar

krafthylsan.

FÖRSIKTIGT:

Efter att momenthylsan satts

i kontrollerar du att den sitter ordentlig fast. Om

det åker ut ska du inte använda det.

OBS:

 Momenthylsans montering skiljer sig åt bero

-

ende på maskinens fyrkantiga drivtapp.

Verktyg med ringfjäder

För krafthylsa utan O-ring och låssprint

►

Fig.8:

1.

 Krafthylsa

2.

 Verktygsfäste

3.

 Ringfjäder

Tryck fast momenthylsan på den fyrkantiga drivtappen

tills den låser fast.

Demontera momenthylsan genom att helt enkelt dra

av den.

För krafthylsa med O-ring och låssprint

►

Fig.9:

1.

 Krafthylsa

2.

 O-ring

3.

 Låssprint

Rulla bort O-ringen från spåret i krafthylsan och ta bort

låssprinten från hylsan. Passa in krafthylsan på verk

-

tygsfästet så att hålet i krafthylsan är i linje med hålet i

verktygsfästet.

För in låssprinten genom hålet i krafthylsan och

hålet i vektygsfästet. Rulla sedan tillbaka O-ringen

till sitt ursprungsläge i krafthylsans spår för att fästa

låssprinten.

Följ monteringsproceduren i omvänd ordning för att ta

bort krafthylsan.

Verktyg med spärrstift

►

Fig.10:

1.

 Krafthylsa

2.

 Hål

3.

 Verktygsfäste

4.

 Spärrstift

Rikta in hålet på sidan av momenthylsan med spärr

-

sprinten på den fyrkantiga drivtappen och tryck på

momenthylsan på drivtappen tills den låses på plats.

Knacka lätt på den om det behövs.
Demontera momenthylsan genom att helt enkelt dra av

den. Om det är svårt att avlägsna den, tryck ner spärr

-

stiftet samtidigt som du drar i momenthylsan.

Monteringskrok

FÖRSIKTIGT:

När kroken monteras skall all-

tid skruven dras åt ordentligt.

 Om inte kan kroken

lossa från maskinen och leda till personskada.

►

Fig.11:

1.

 Spår

2.

 Krok

3.

 Skruv

Haken kan användas när du vill hänga upp verktyget

temporärt. Den kan monteras på båda sidorna av verk

-

tyget. Montera haken genom att föra in den i ett spår i

verktygshöljet på endera sida och dra fast den med två

skruvar. Ta bort haken genom att lossa skruven och föra

ut haken.

ANVÄNDNING

FÖRSIKTIGT:

Skjut alltid in batterikassetten

ordentligt tills den låses på plats.

 Om du kan se

den röda indikatorn på knappens ovansida är den inte

låst ordentligt. Skjut in den helt tills den röda indika

-

torn inte syns längre. I annat fall kan batterikassetten

plötsligt lossna från maskinen och skada dig eller

någon annan.

►

Fig.12

Håll verktyget i ett fast grepp och placera krafthylsan

över bulten eller muttern. Sätt igång verktyget och dra

åt under den föreskrivna åtdragningstiden.

Korrekt åtdragningsmoment för det som ska fästas kan

variera beroende på bultens typ eller storlek, arbetss

-

tyckets material o.s.v. Sambandet mellan åtdragnings

-

momentet och åtdragningstiden visas i figurerna.

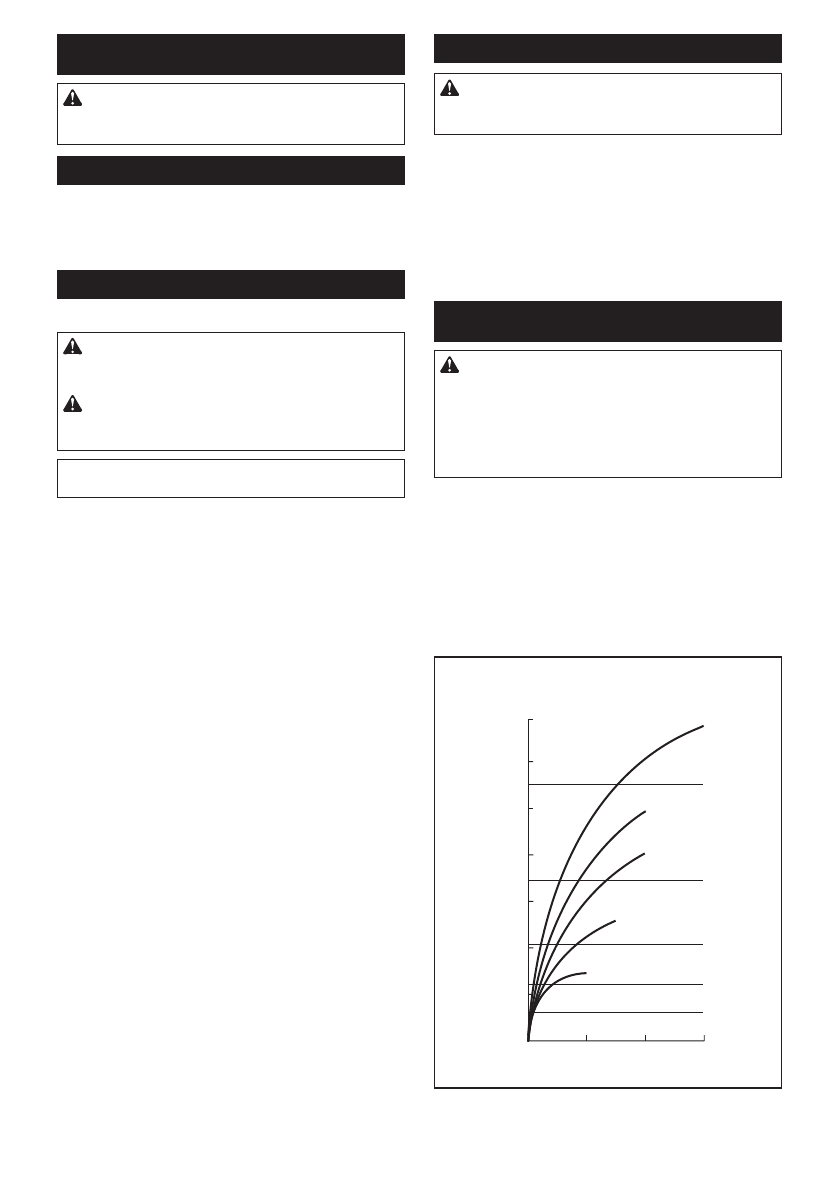

Korrekt åtdragningsmoment för standardbult

N•m

(kgf•cm)

2

1

2

1

3

0

100

(1020)

120

(1224)

80

(816)

60

(612)

40

(408)

20

(204)

M12

M14

M10

M12

M14

M10

M8

M8

140

(1430)

M16

M16

1.

 Åtdragningstid (sekunder)

2.

 Åtdragningsmoment
