Constant Electronic (POF 1400 ACE)

Sistemul Constant Electronic menţine turaţia
aproape constantă la mersul în gol şi sub sarci-
nă, asigurând un randament uniform de lucru.

Reglarea adâncimii de frezare

(vezi figura D)

¢

Reglarea adâncimii de frezare se poate face
numai cu scula electrică oprită.

Pentru reglajul brut al adâncimii de frezare
procedaţi după cum urmează:

–

Puneţi scula electrică cu dispozitivul de
frezare montat pe piesa de prelucrat.

–

POF 1400 ACE:

–

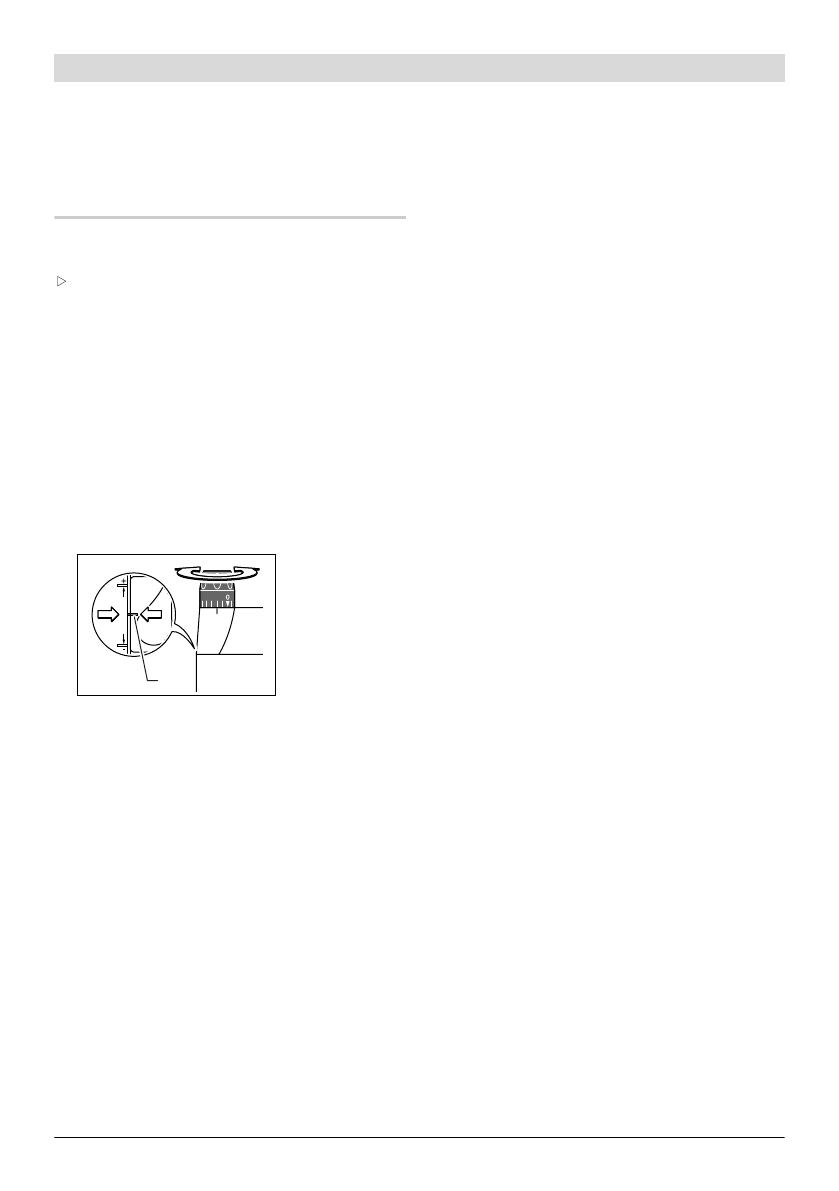

Fixaţi intervalul de reglaj fin cu butonul
rotativ

18

 în poziţia de mijloc. Învârtiţi în

acest scop butonul rotativ

18

, până când

reperele

19

 coincid aşa cum este ilustrat în

figură. Rotiţi în continuare scala

17

 aducând-

o la

„

0

“

.

–

Poziţionaţi limitatorul în trepte

9

 pe treapta

cea mai joasă; limitatorul în trepte se
înclichetează perceptibil.

–

POF 1200 AE:

Înşurubaţi respectiv

deşurubaţi pe jumătate şuruburile de
ajustare pentru limitatorul în trepte

24

.

–

Slăbiţi astfel şurubul-fluture de pe limitatorul
de reglare a adâncimii

11

, încât limitatorul de

reglare a adâncimii

13

 să se poată mişca

liber.

–

Împingeţi maneta de strângere pentru fixarea
adâncimii de frezare

16

 în direcţia de rotaţie

‹

 şi coborâţi încet maşina de frezat, până

când dispozitivul de fixare

21

 atinge

suprafaţa piesei de lucru. Eliberaţi din nou
maneta de srângere pentru fixarea adâncimii
de frezare

16

, în scopul fixării aceastei

adâncimi de avans.

Dacă este necesar împingeţi maneta de
strângere pentru fixarea adâncimii de frezare

16

 în direcţia de rotaţie

›

, pentru a o fixa

definitiv.

–

Împingeţi în jos limitatorul de reglare a
adâncimii

13

, până când se sprijină pe

limitatorul în trepte

9

. Aduceţi cursorul cu

marcajul de indexare

12

 în dreptul poziţiei

„0“ de pe scala adâncimilor de frezare

14

.

–

Ajustaţi limitatorul de reglare a adâncimii

13

la adâncimea de frezare dorită şi strângeţi
bine şurubul-fluture de pe limitatorul de
reglare a adâncimii

11

. Aveţi grijă să nu mai

deplasaţi cursorul cu marcajul de indexare

12

.

–

Împingeţi maneta de strângere pentru fixarea
adâncimii de frezare

16

 în direcţia de rotaţie

‹

 şi aduceţi maşina de frezat în poziţa cea

mai de sus.

În cazul unor adâncimi de frezare mai mari ar trebui
să executaţi mai multe operaţii de prelucrare cu
adâncimi mici de frezare. Cu ajutorul limitatorului
în trepte

9

 puteţi împărţi procesul de frezare pe

mai multe trepte ale adâncimii de frezare. Reglaţi
adâncimea de frezare dorită corespunzător celei
mai de jos trepte a limitatorului în trepte şi
selectaţi pentru primele operaţii de prelucrare, mai
întâi treptele superioare.

POF 1200 AE:

Distanţa dintre trepte poate fi

modificată prin răsucirea şuruburilor de ajustare

24

.

Reglarea fină a adâncimii de frezare
(POF 1400 ACE)

După o frezare de probă puteţi regla adâncimea
de frezare exact la cota dorită, rotind butonul
rotativ

18

; pentru mărirea adâncimii de frezare

rotiţi butonul în sensul mişcării acelor de
ceasornic, pentru reducerea adâncimii de
frezare rotiţi butonul în sens contrar mişcării
acelor de ceasornic. Scala

17

 serveşte pentru

orientare. O tură completă corespunde unui
interval de reglaj de 2,0 mm, o diviziune gradată
de pe marginea superioară a scalei

17

corespunde unei modificări a intervalului de
reglaj de 0,1 mm. Intervalul maxim de reglaj este
de

±

8 mm.

Exemplu:

 Adâncimea de frezare dorită este de

10,0 mm, iar în urma frezării de probă a rezultat
o adâncime de frezare de 9,6 mm.

19
