Slovensky

 |

35

Bosch Power Tools

1 609 929 S77 | (28.7.09)

Konštantná elektronika (POF 1400 ACE)

Konštantná elektronika udržiava počet obrátok
pri voľnobehu a pri zaťažení na približne
rovnakej úrovni, a tým zabezpečuje rovnomerný
pracovný výkon náradia.

Nastavenie frézovacej hĺbky

(pozri obrázok D)

¢

Nastavenie frézovacej hĺbky sa smie
vykonávať len vtedy, keď je ručné
elektrické náradie vypnuté.

Pri hrubom nastavení frézovacej hĺbky
postupujeme nasledovne:

–

Priložte ručné elektrické náradie s
namontovaným frézovacím nástrojom na
obrobok, ktorý budete obrábať.

–

POF 1400 ACE:

–

Polohu jemného nastavenia nastavte
pomocou otočného gombíka

18

 do stredu.

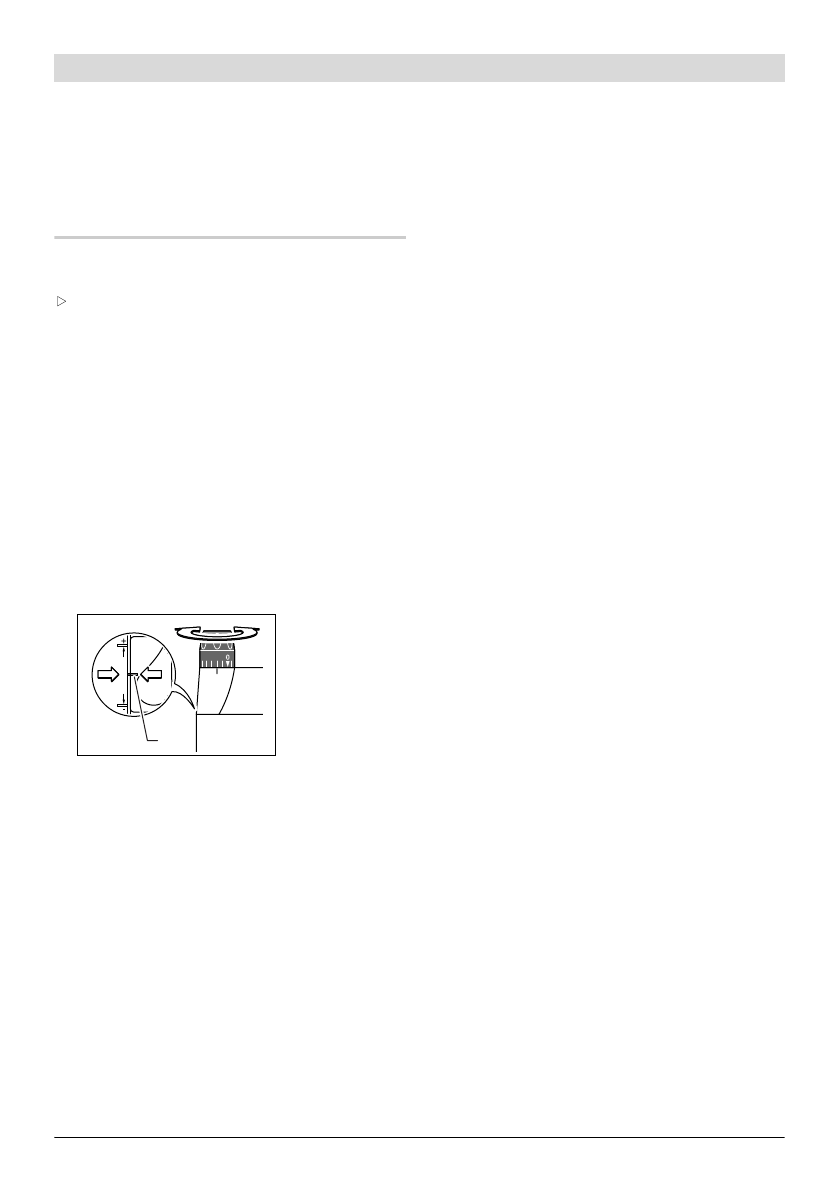

Na tento účel otáčajte otočný gombík

18

dovtedy, kým sa budú značky

19

 zhodovať,

ako to vidieť na obrázku. Napokon otočte
stupnicu

17

 na hodnotu

„

0

“

.

–

Stupňový doraz

9

 nastavte na najnižší

stupeň; stupňový doraz počuteľne zaskočí.

–

POF 1200 AE:

Aretačné skrutky pre stupňový

doraz

24

 do polovice zaskrutkujte alebo

vyskrutkujte.

–

Uvoľnite krídlovú maticu na hĺbkovom doraze

11

 tak, aby sa dal hĺbkový doraz

13

 voľne

pohybovať.

–

Stlačte upínaciu páčku pre aretáciu
frézovacej hĺbky

16

 v smere otáčania

‹

 a

hornú frézu veďte pomaly smerom dole, až sa
frézka (frézovací nástroj)

21

 dotýka

povrchovej plochy obrobku. Upínacia páčku
pre aretáciu frézovacej hĺbky

16

 opäť

uvoľnite, aby ste túto zapichovaciu hĺbku
fixovali.

V prípade potreby zatlačte upínaciu páčku
pre aretáciu frézovacej hĺbky

16

 v smere

otáčania

›

, aby ste ju definitívne fixovali.

–

Zatlačte hĺbkový doraz

13

 smerom dole, až si

sadne na stupňový doraz

9

. Posúvač s

indexovou značkou

12

 nastavte do polohy

„0“ na stupnici frézovacej hĺbky

14

.

–

Nastavte hĺbkový doraz

13

 na požadovanú

frézovaciu hĺbku a krídlovú skrutku na
hĺbkovom doraze

11

 utiahnite. Dajte pozor

na to, aby ste posúvač s indexovou značkou

12

 už viac neprestavili.

–

Zatlačte upínaciu páčku pre aretáciu
frézovacej hĺbky

16

 v smere otáčania

‹

 a

zaveďte hornú frézu do najvyššej polohy.

Ak je potrebná väčšia frézovacia hĺbka, mali by
ste vykonať viacero pracovných krokov s
menším úberom triesky. Pomocou stupňového
dorazu

9

 môžete frézovanie rozdeliť na viac

pracovných krokov, resp. stupňov. Nastavte na
tento účel požadovanú frézovaciu hĺbku s
najnižším stupňom stupňového dorazu a zvoľte
pre prvé pracovné kroky najprv vyššie stupne.

POF 1200 AE:

Vzdialenosť stupňov sa dá

otáčaním aretačných skrutiek

24

 meniť.

Jemné nastavenie frézovacej hĺbky
(POF 1400 ACE)

Po vykonaní skúšobného frézovania môžete
otáčaním otočného gombíka

18

 presne nastaviť

frézovaciu hĺbku na požadovanú hodnotu;
otáčaním v smere pohybu hodinových ručičiek
zväčšujete frézovaciu hĺbku, otáčaním proti
smeru pohybu hodinových ručičiek frézovaciu
hĺbku zmenšíte. Stupnica na jemné nastavenie

17

 dslúži pritom ako orientačná pomôcka.

Jedna obrátka (jedno otočenie) zodpovedá
veľkosti prestavenia 2,0 mm, jeden dielik na
hornom okraji stupnice

17

 zodpovedá zmene

nastavenia o 0,1 mm. Maximálna hodnota
prestavenia je

±

8 mm.

Príklad:

 Požadovaná frézovacia hĺbka má byť

10,0 mm, skúšobné frézovanie malo frézovaciu
hĺbku 9,6 mm.
