System „Constant Electronik“
(POF 1400 ACE)

System Constant Electronic utrzymuje stałą
prędkość frezowania niezależnie od obciążenia i
gwarantuje utrzymującą się na tym samym
poziomie wydajność roboczą.

Ustawianie głębokości frezowania

(zob. rys. D)

¢

Ustawianie głębokości frezowania
dozwolone jest tylko przy wyłączonym
elektronarzędziu.

Aby zgrubnie ustawić głębokość frezowania
należy postępować w następujący sposób:

–

Elektronarzędzie z zamocowanym frezem
postawić na obrabianym przedmiocie.

–

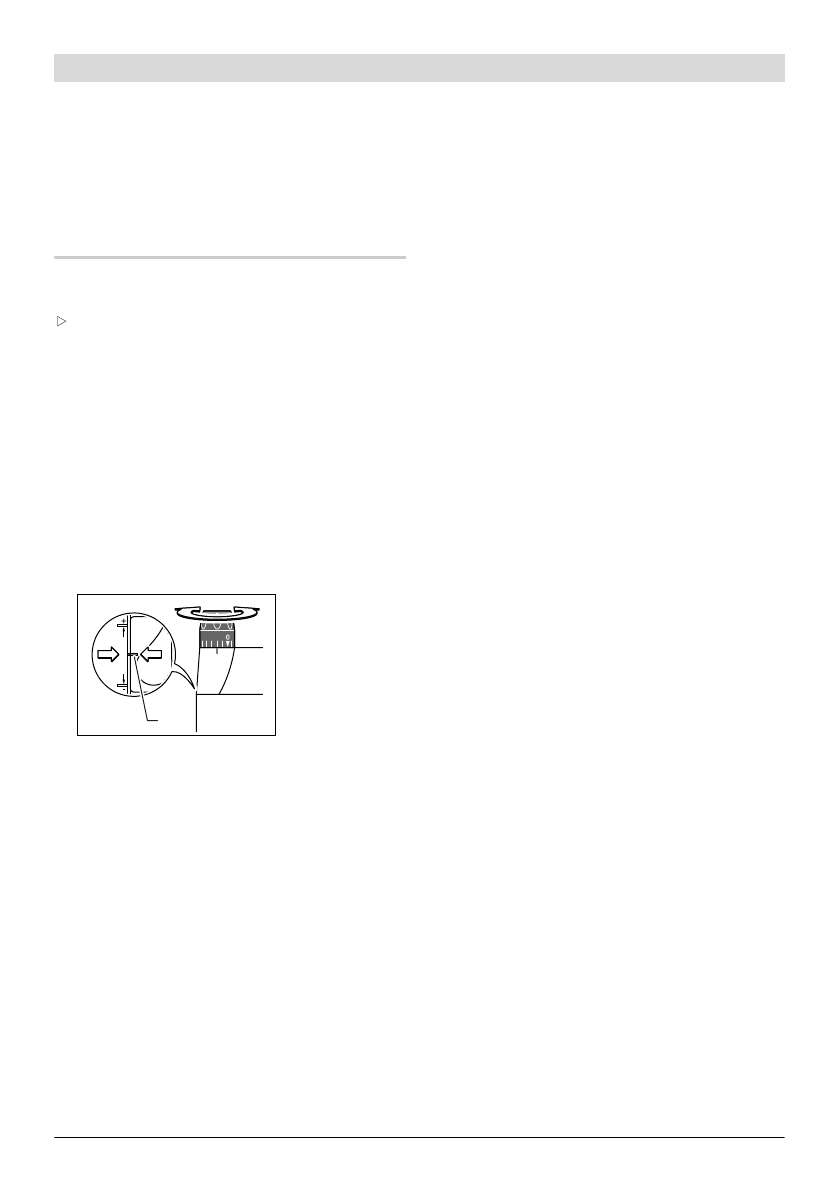

POF 1400 ACE:

–

Ustawić pokrętło

18

 na środek skali. W tym

celu należy przekręcić pokrętło

18

 na taką

pozycję, by wskaźniki

19

 były ustawione tak,

jak zostało to ukazane na rysunku. Następnie
należy ustawić podziałkę

17

 na pozycję

„

0

“

.

–

Zderzak schodkowy

9

 ustawić w najniższym

położeniu; zderzak musi zaskoczyć w
wyczuwalny sposób.

–

POF 1200 AE:

Wkręcić lub wykręcić do

połowy śruby regulacyjne zderzaka
schodkowego

24

.

–

Poluzować śrubę motylkową na zderzaku
głębokości

11

 na tyle, aby zderzak

13

 można

było swobodnie przemieszczać.

–

Przekręcić dźwignię ustalania głębokości
frezowania

16

 w kierunku

‹

 i opuścić

frezarkę górnowrzecionową powoli na dół, aż
frez

21

 dotknie powierzchni przedmiotu

obrabianego. Puścić dźwignię ustalania
głębokości frezowania

16

, aby zablokować

głębokość zanurzenia w tej pozycji.

Przekręcić ewentualnie dźwignię ustalania
głębokości frezowania

16

 w kierunku

›

, aby

zagwarantować jej pewne zablokowanie.

–

Docisnąć zderzak głębokości

13

 do dołu, aż

do najniższego stopnia zderzaka
stopniowego

9

. Suwak

12

 przesunąć na

pozycję „0“ na podziałce głębokości
frezowania

14

.

–

Zderzak głębokości

13

 ustawić na żądną

głębokość frezowania i dokręcić nakrętkę
motylkową

11

. Należy uważać, aby po

dokonaniu tej czynności, nie zmieniać już
pozycji suwaka

12

.

–

Przekręcić dźwignię ustalania głębokości
frezowania

16

 w kierunku

‹

 i przestawić

frezarkę górnowrzecionową w najwyższą
górną pozycję.

Przy większych głębokościach frezowania
należy wykonać frezowanie w kilku przejściach.
Za pomocą zderzaka stopniowego

9

 można

podzielić proces frezowania na kilka stopni. W
tym celu należy ustawić żądaną głębokość
frezowania najniższym stopniem zderzaka
stopniowego i dla pierwszych przejść wybrać na
początek wyższe stopnie.

POF 1200 AE:

Odstęp między stopniami można

zmienić, kręcąc śrubami regulującymi zderzaka
stopniowego

24

.

Dokładna regulacja głębokości frezowania
(POF 1400 ACE)

Po próbnej obróbce można dokonać dokładnej
regulacji głębokości frezowania poprzez obrót
pokrętłem

18

–

 obracać należy w kierunku

przeciwnym do ruchu wskazówek zegara, aby
zwiększyć głębokość frezowania, a w kierunku
zgodnym z ruchem wskazówek zegara, aby
zmniejszyć głębokość frezowania. Orientację
ułatwia przy tym podziałka

17

. Jeden obrót

odpowiada zmianie nastawy głębokości o
2,0 mm, każda z kresek podziałki, znajdującej
się na górnej krawędzi podziałki

17

, odpowiada

zmianie nastawy głębokości o 0,1 mm.
Maksymalna zmiana nastawy głębokości wynosi

±

8 mm.

Przykład:

 Pożądana głębokość frezowania to

10,0 mm, rezultatem frezowania próbnego była
głębokość frezowania wynosząca 9,6 mm.
