24

 |

Česky

1 609 929 S77 | (28.7.09)

Bosch Power Tools

Zapnutí – vypnutí

Před zapnutím nastavte hloubku frézování, viz
odstavec

„

Nastavení hloubky frézování

“

.

Pro

uvedení do provozu

 stlačte

nejprve

blokování zapnutí

1

 a

následně

 stlačte spínač

22

a podržte jej stlačený.

POF 1400 ACE:

 svítilna osvětluje oblast

frézování.
K

vypnutí

 elektronářadí spínač

22

 uvolněte.

POF 1400 ACE:

svítilna pomalu zhasne.

Upozornění:

Z bezpečnostních důvodů nelze

spínač

22

 zaaretovat, nýbrž musí zůstat během

provozu neustále stlačený.

Konstantní elektronika (POF 1400 ACE)

Konstantní elektronika udržuje počet otáček při
běhu naprázdno a při zatížení téměř konstantní
a zaručuje rovnoměrný pracovní výkon.

Nastavení hloubky frézování

(viz obr. D)

¢

Nastavení hloubky frézování se smí
provádět jen při vypnutém elektronářadí.

Pro hrubé nastavení hloubky frézování
postupujte následovně:

–

Posaďte elektronářadí s namontovaným
frézovacím nástrojem na opracovávaný
obrobek.

–

POF 1400 ACE:

–

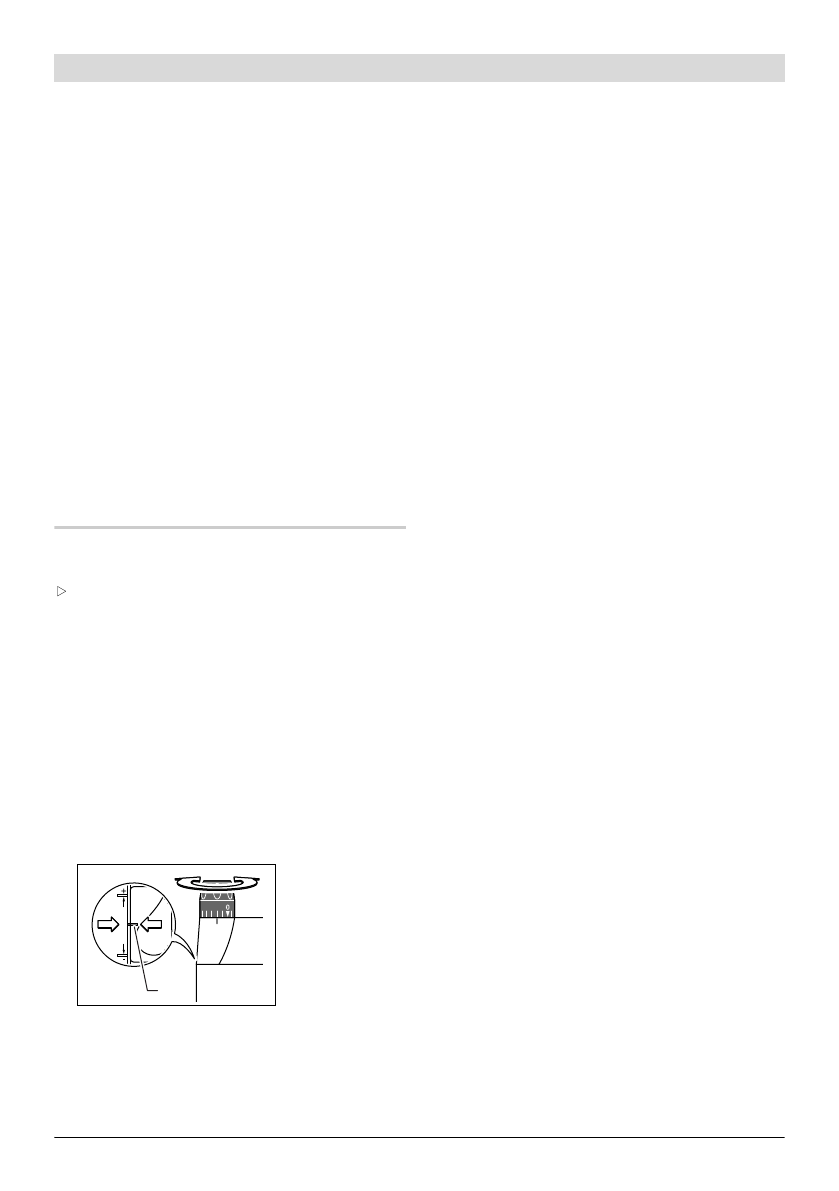

Umístěte dráhu jemného nastavení pomocí
otočného knoflíku

18

 doprostřed. K tomu

otáčejte knoflíkem

18

, až se shodují značky

19

 jak je ukázáno na obrázku. Poté otočte

stupnici

17

 na

„

0

“

.

–

Nastavte stupňovitý doraz

9

 na nejnižší

stupeň; stupňovitý doraz citelně zapadne.

–

POF 1200 AE:

seřizovací šrouby

stupňovitého dorazu

24

 zašroubujte na

polovinu dovnitř popř. vyšroubujte na
polovinu ven.

–

Povolte křídlový šroub na hloubkovém
dorazu

11

 tak, aby byl hloubkový doraz

13

volně pohyblivý.

–

Zatlačte upínací páčku aretace hloubky
frézování

16

 ve směru

‹

 a veďte horní frézku

pomalu dolů, až se fréza

21

 dotkne povrchu

obrobku. Upínací páčku aretace hloubky
frézování

16

 opět uvolněte, aby se tato

hloubka zanoření zafixovala.
Příp. upínací páčku aretace hloubky frézování

16

 zatlačte ve směru

›

, aby se definitivně

zafixovala.

–

Hloubkový doraz

13

 zatlačte dolů až dosedne

na stupňovitý doraz

9

. Šoupátko s indexovací

značkou

12

 nastavte na polohu „0“ na

stupnici nastavení hloubky

14

.

–

Hloubkový doraz

13

 nastavte na

požadovanou hloubku frézování a křídlový
šroub hloubkového dorazu

11

 pevně

utáhněte. Dbejte na to, abyste už šoupátko s
indexovací značkou

12

 nepřestavili.

–

Zatlačte upínací páčku aretace hloubky
frézování

16

 ve směru

‹

 a uveďte horní

frézku do nejvyšší polohy.

Při větších hloubkách frézování byste měli
vykonat více pracovních chodů pokaždé s
menším úběrem třísky. S pomocí stupňovitého
dorazu

9

 můžete proces frézování rozdělit na

více stupňů. K tomu nastavte požadovanou
hloubku frézování pomocí nejnižšího stupně
stupňovitého dorazu a pro prvé pracovní chody
zvolte nejprve vyšší stupně.

POF 1200 AE:

odstup stupňů lze změnit

přešroubováním seřizovacích šroubů

24

.

Jemné nastavení hloubky frézování
(POF 1400 ACE)

Po zkušebním frézovacím cyklu můžete
otáčením otočného knoflíku

18

 přesně nastavit

hloubku frézování na požadovaný rozměr; pro
zvětšení hloubky frézování otáčejte ve směru
hodinových ručiček, pro zmenšení hloubky
frézování otáčejte proti směru hodinových
ručiček. Stupnice

17

 přitom slouží k orientaci.

19
