Українська

 |

69

Bosch Power Tools

1 609 929 S77 | (28.7.09)

Настроювання глибини фрезерування
(див. мал. D)

¢

Настроювати глибину фрезерування
можна лише при вимкнутому
електроприладі.

Грубе настроювання глибини фрезерування
здійснюється наступним чином:

–

Приставте електроприлад з монтованою
фрезою до оброблюваного матеріалу.

–

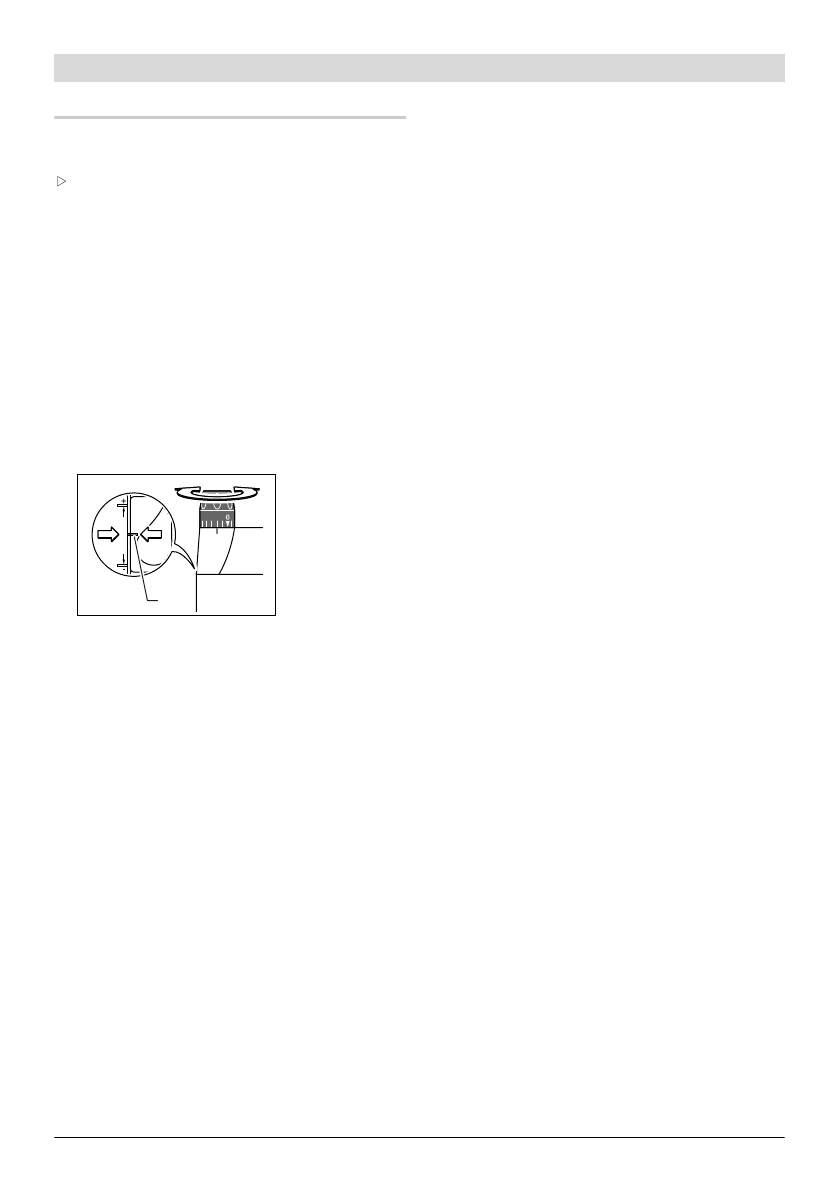

POF 1400 ACE:

–

За допомогою поворотної ручки

18

встановіть інтервал точного настроювання
по центру. Для цього повертайте поворотну
ручку

18

 до тих пір, поки позначки

19

 не

будуть збігатися, як показано на малюнку.
Після цього поверніть шкалу

17

 на «0».

–

Встановіть ступінчастий упор

9

 на

найнижчий ступінь; ступінчастий упор має
відчутно зайти в зачеплення.

–

POF 1200 AE:

Закрутіть або викрутіть до

половини юстирувальні гвинти
ступінчастого упора

24

.

–

Відпустіть гвинт-баранчик на обмежувачі
глибини

11

, щоб обмежувач глибини

13

 міг

вільно пересуватися.

–

Натисніть на затискний важіль обмежувача
глибини фрезерування

16

 у напрямку

обертання

‹

 та повільно опускайте

фрезерний верстат, поки фреза

21

 не

торкнеться поверхні оброблюваного
матеріалу. Знову відпустіть затискний
важіль обмежувача глибини фрезерування

16

, щоб зафіксувати цю глибину занурення.

При необхідності натисніть на затискний
важіль обмежувача глибини фрезерування

16

 у напрямку обертання

›

, щоб остаточно

зафіксувати його.

–

Притисніть обмежувач глибини вниз

13

,

щоб він сів на ступінчастий упор

9

.

Встановіть движок за допомогою індексної
позначки

12

 в положення «0» на шкалі

глибини фрезерування

14

.

–

Встановіть обмежувач глибини

13

 на

бажану глибину фрезерування та затягніть
гвинт-баранчик на обмежувачі глибини

11

.

Слідкуйте за тим, щоб не посунути движок з
індексною позначкою

12

.

–

Натисніть на затискний важіль обмежувача
глибини фрезерування

16

 у напрямку

обертання

‹

 та підніміть фрезерний

верстат у найвище положення.

При великій глибині фрезерування
рекомендується здійснювати обробку в
декілька заходів, знімаючи кожний раз
потроху матеріалу. За допомогою
ступінчастого упора

9

 Ви можете розділити

операцію фрезерування на декілька етапів.
Для цього встановіть ступінчастий упор на
найнижчий для бажаної глибини
фрезерування рівень і здійснюйте перші
операції обробки спочатку на вищому рівні.

POF 1200 AE:

Відстань між рівнями можна

змінювати, повертаючи юстирувальні гвинти

24

.

Точне настроювання глибини фрезерування
(POF 1400 ACE)

Після пробного фрезерування Ви можете
повертанням поворотної ручки

18

 встановити

глибину фрезерування точно на бажаний
рівень; для збільшення глибини фрезерування
повертайте ручку за стрілкою годинника, для
зменшення глибини фрезерування
повертайте ручку проти стрілки годинника.
Шкала

17

 слугує орієнтації. За один оберт

глибина фрезерування змінюється на 2,0 мм,
кожна з поділок на верхньому краю шкали

17

відповідає 0,1 мм. Максимальний діапазон
регулювання становить

±

8 мм.

Наприклад:

 Бажана глибина фрезерування

становить 10,0 мм, при пробному
фрезеруванні глибина фрезерування
становила 9,6 мм.

19
