– Premaknite premični zaščitni pokrov

9

 nazaj in ga trdno dr-

žite.

– Odstranite vpenjalno prirobnico

22

 in žagin list

8

 z vretena

žage

20

.

Montaža žaginega lista (glejte sliko C)

Pri zamenjavi orodja je najbolje, če električno orodje položite
na čelno stran ohišja motorja.

– Očistite žagin list

8

 in vse vpenjalne dele, ki jih boste mon-

tirali.

– Premaknite premični zaščitni pokrov

9

 nazaj in ga trdno dr-

žite.

– Nataknite žagin list

8

 na prirobnico prijemala

21

. Smer re-

zanja zob (smer puščice na žaginem listu) in puščica smeri
vrtenja na premičnem zaščitnem pokrovu

9

 morata biti

usklajeni.

– Namestite napenjalno prirobnico

22

 in privijte privojni vi-

jak

23

 v smeri



. Pazite na pravilen položaj prijemalne pri-

robnice

21

 in napenjalne prirobnice

22

.

– Pritisnite na aretirno tipko vretena

19

 in jo držite pritisnje-

no.

– S  inbus  ključem

24

 trdno zategnite privojni vijak

23

 v smeri



. Zatezni moment naj znaša 6 – 9 Nm, kar ustreza privija-

nju z roko, plus ¼ obrata.

Delovanje

Vrste delovanja



Pred začetkom kakršnih koli del na električnem orodju
odstranite iz njega akumulatorsko baterijo.

Nastavitev globine reza (glejte sliko D)



Globino rezanja prilagodite debelini obdelovanca.

Pod

obdelovancem se lahko vidi manj kot ena širina zoba žagi-
nega lista.

– Sprostite krilni vijak

25

. Za manjšo rezalno globino pote-

gnite električno orodje stran od osnovne plošče

7

, za večjo

rezalno globino pritisnite električno orodje k osnovni plo-
šči

7

. Nastavite željeno mero na skali za nastavitev globine

reza

26

. Ponovno zategnite krilni vijak

25

.

Nastavitev jeralnega kota

– Električno orodje položite na čelno stran zaščitnega pokro-

va

5

.

– Odvijte krilni vijak

13

. Zasukajte žago vstran. Na skali

14

nastavite želeno mero. Ponovno trdno privijte krilni vijak

13

.

Opozorilo:

Pri jeralnih rezih je globina reza manjša od vredno-

sti, prikazani na skali globine reza

26

.

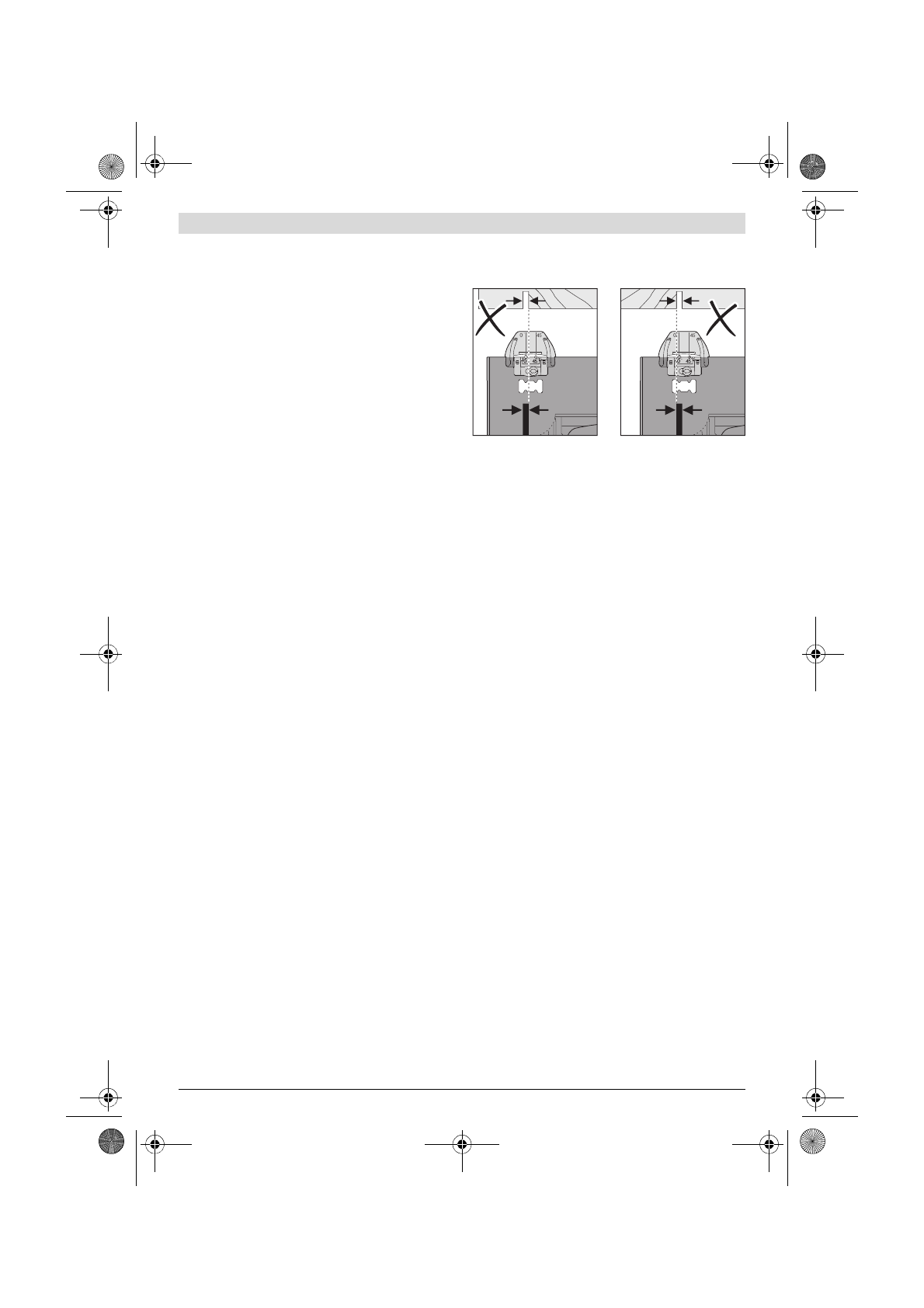

Oznake rezov (glejte sliko E)

Okence „CutControl“

12

, ki ga je možno poklopiti naprej, služi

natančnemu vodenju krožne žage ob rezalni liniji na obdelo-
vancu. Okence „CutControl“

12

 ima po eno oznako za pravo-

kotni rez in eno oznako za rez pod kotom 45 °.

Oznaka reza 0 °

27

 kaže položaj žaginega lista pri pravoko-

tnem rezu. Oznaka reza 45 °

28

 kaže položaj žaginega lista pri

rezu pod kotom 45 °.

– Za izdelavo reza točno po meri postavite krožno žago na

obdelovanec, kot je prikazano na sliki. Najbolje, da opravi-
te poskusni rez.

Zagon

Namestitev akumulatorske baterije



Uporabljajte samo originalne litijevo-ionske akumula-
torje znamke Bosch z napetostjo, ki je navedena na tip-
ski ploščici Vašega električnega orodja.

V primeru upo-

rabe drugih akumulatorjev lahko pride do telesnih po-
škodb ali požara.

– Potisnite akumulatorsko baterijo

3

 od spredaj v nogo elek-

tričnega orodja. Potisnite akumulatorsko baterijo v celoti v
ležišče, dokler se rdeča črta ni več vidna in je varno zablo-
kirana.

Vklop/izklop

– Za

vklop

 električnega orodja pritisnite

najprej

 protivklo-

pno zaporo

1

nato

 pritisnite vklopno/izklopno stikalo

2

 in

ga držite pritisnjenega.
Da bi privarčevali z energijo, vklopite električno orodje le
takrat, ko ga boste uporabljali.

– Za

izklop

 električnega orodja vklopno/izklopno stikalo

2

spustite.

Opozorilo:

Iz varnostnih razlogov aretiranje vklopno/izklo-

pnega stikala

2

 ni možno, ampak mora biti le-to med delova-

njem žage stalno pritisnjeno.

Zavora izteka

Integrirana iztekalna zavora skrajša iztekanje žaginega lista po
izklopu električnega orodja.

Zaščita pred popolnim izpraznjenjem

Litijevo-ionski akumulator je s sistemom „Electronic Cell Pro-
tection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri iz-
praznjenem akumulatorju se električno orodje s pomočjo za-
ščitnega stikala izklopi: vstavno orodje se ne premika več.

Navodila za delo

Zavarujte žagine liste pred sunki in udarci.

Enakomerno in z rahlim potiskom premikajte električno orod-
je v smeri reza. Premočan potisk bistveno skrajša življenjsko
dobo vsadnih orodij in lahko poškoduje električno orodje.

Zmogljivost žaganja in kakovost reza sta v največji meri odvi-
sna od stanja žaginega lista in od oblike njegovih zob. Zato
uporabljajte samo ostre žagine liste, ki so primerni za obdelo-
vanec, ki ga boste žagali.
