18

 | Česky

1 609 92A 143 | (10.2.15)

Bosch Power Tools

Dbejte ve Vaší zemi platných předpisů pro opracovávané ma-
teriály.



Vyvarujte se usazenin prachu na pracovišti.

Prach se

může lehce vznítit.

Externí odsávání (viz obr. B)

– Nastrčte odsávací hadici

18

 (příslušenství) na odsávací hr-

dlo

4

. Odsávací hadici

18

 spojte s vysavačem prachu (pří-

slušenství). Přehled pro připojení na vysavač naleznete na
konci tohoto návodu.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.

Nasazení/výměna pilového kotouče



Před každou prací na elektronářadí odejměte akumulá-
tor.



Při montáži pilového kotouče noste ochranné rukavice.

Při kontaktu s pilovým kotoučem existuje nebezpečí pora-
nění.



Používejte pouze pilové kotouče, jež odpovídají tech-
nickým údajům uvedeným v tomto návodu k obsluze.



V žádném případě nepoužívejte jako nasazovací ná-
stroj brusné kotouče.

Volba pilového kotouče

Přehled doporučených pilových kotoučů najdete na konci to-
hoto návodu.

Demontáž pilového kotouče (viz obr. C)

Pro výměnu nástroje položte elektronářadí nejlépe na čelní
stranu motorové skříně.

– Stlačte aretační tlačítko vřetene

19

 a podržte jej stlačené.



Aretační tlačítko vřetene 19 ovládejte jen při v klidu
stojícím vřeteni pily.

Jinak se může elektronářadí poško-

dit.

– Klíčem na vnitřní šestihrany

24

 vyšroubujte upínací šroub

23

 ve směru otáčení



 ven.

– Pootočte kyvný ochranný kryt

9

 zpátky a pevně jej přidrž-

te.

– Sejměte upínací přírubu

22

 a pilový kotouč

8

 z vřetene pily

20

.

Montáž pilového kotouče (viz obr. C)

Pro výměnu nástroje položte elektronářadí nejlépe na čelní
stranu motorové skříně.

– Očistěte pilový kotouč

8

 a všechny montované upínací dí-

ly.

– Pootočte kyvný ochranný kryt

9

 zpátky a pevně jej přidržte.

– Pilový  kotouč

8

 nasaďte na unášecí přírubu

21

. Směr řezu

zubů (směr šipky na pilovém kotouči) a šipka směru otáče-
ní na kyvném ochranném krytu

9

 musejí souhlasit.

– Nasaďte upínací přírubu

22

 a našroubujte upínací šroub

23

 ve směru otáčení



. Dbejte na správnou polohu na-

montování unášecí příruby

21

 a upínací příruby

22

.

– Stlačte aretační tlačítko vřetene

19

 a podržte jej stlačené.

– Klíčem na vnitřní šestihrany

24

 pevně utáhněte upínací

šroub

23

 ve směru otáčení



. Utahovací moment má činit

6 – 9 Nm, to odpovídá utažení silou ruky vč. ¼ otáčky.

Provoz

Druhy provozu



Před každou prací na elektronářadí odejměte akumulá-
tor.

Nastavení hloubky řezu (viz obr. D)



Přizpůsobte hloubku řezu tloušťce obrobku.

Pod obrob-

kem by měla být viditelná necelá výška zubu.

– Povolte křídlový šroub

25

. Pro menší hloubku řezu odtáh-

něte elektronářadí od základové desky

7

, pro větší hloubku

řezu přitlačte elektronářadí k základové desce

7

. Nastavte

požadovaný rozměr na stupnici hloubky řezu

26

. Křídlový

šroub

25

 opět pevně utáhněte.

Nastavení šikmých úhlů

– Elektronářadí položte nejlépe na čelní stranu ochranného

krytu

5

.

– Uvolněte křídlový šroub

13

. Otočte pilu na bok. Požadova-

nou míru nastavte na stupnici

14

. Křídlový šroub

13

 opět

pevně utáhněte.

Upozornění:

U skloněných řezů je hloubka řezu menší než

zobrazená hodnota na stupnici hloubky řezu

26

.

Označení řezu (viz obr. E)

Dopředu výklopný průzor „CutControl“

12

 slouží k přesnému

vedení okružní pily po na obrobku vedené řezné čáře. Průzor
„CutControl“

12

 má po jedné rysce pro pravoúhlý řez a pro řez

pod úhlem 45 °.

Označení řezu 0 °

27

 ukazuje polohu pilového kotouče při pra-

voúhlém řezu. Označení řezu 45 °

28

 ukazuje polohu pilového

kotouče při řezu pod sklonem 45 °.

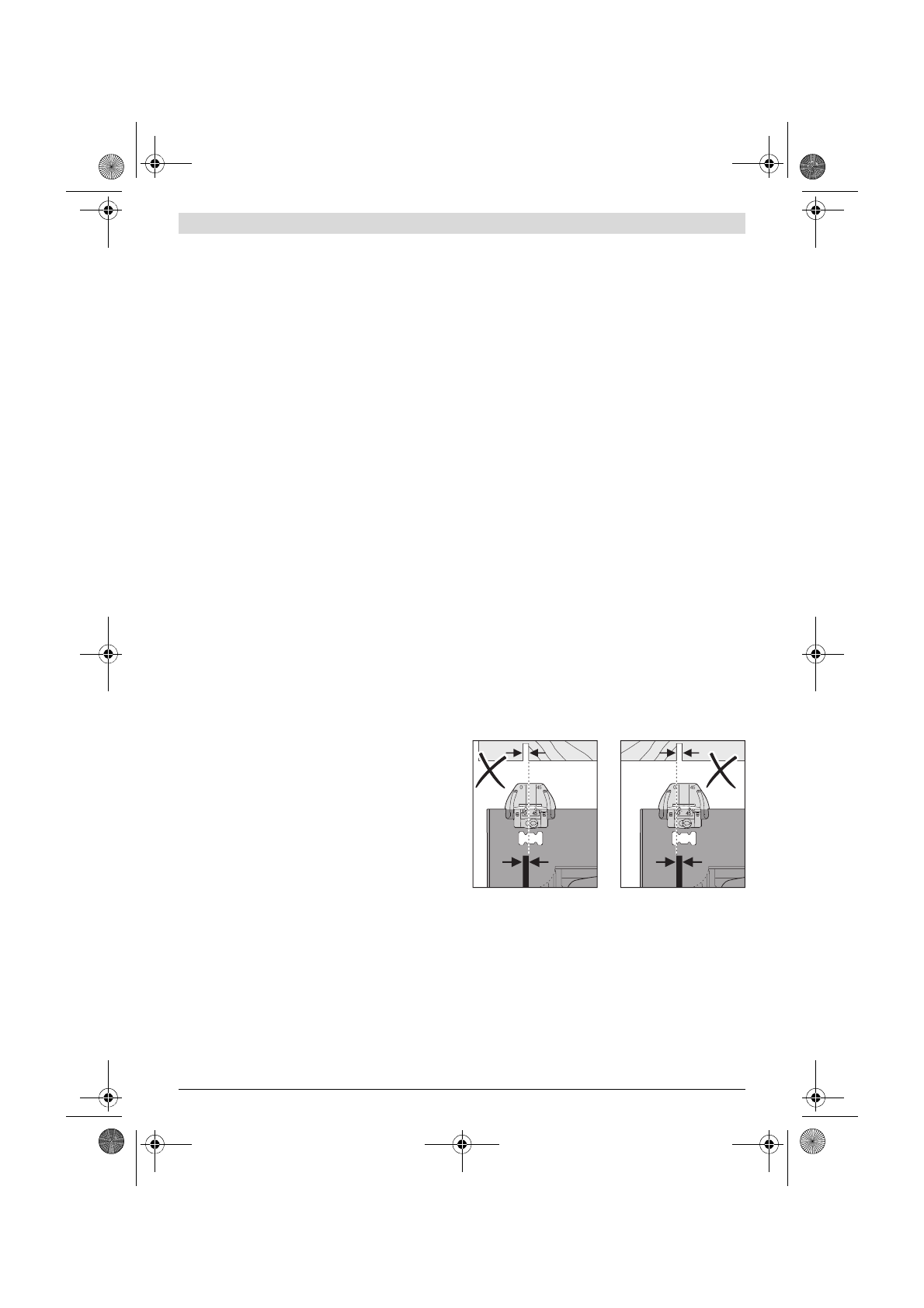

– Pro rozměrově přesný řez nasaďte kotoučovou pilu na ob-

robek tak, jak je ukázáno na obrázku. Nejlépe proveďte je-
den zkušební řez.

Uvedení do provozu

Nasazení akumulátoru



Používejte pouze originální akumulátory Li-ion firmy
Bosch s napětím uvedeným na typovém štítku Vašeho
elektronářadí.

Používání jiných akumulátorů může vést ke

zraněním a k nebezpečí požáru.

– Nabitý akumulátor

3

 nasuňte zepředu dovnitř do paty elek-

tronářadí. Akumulátor zatlačte zcela do paty, až už není vi-
dět červený proužek a akumulátor je spolehlivě zajištěný.
