 Polski |

11

Bosch Power Tools

1 609 92A 143 | (10.2.15)

Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z ma-
teriałami przeznaczonymi do obróbki.



Należy unikać gromadzenia się pyłu na stanowisku pra-
cy.

Pyły mogą się z łatwością zapalić.

Odsysanie zewnętrzne (zob. rys. B)

– Mocno nałożyć wąż odsysający

18

(osprzęt) na króciec od-

sysania

4

. Podłączyć wąż odsysający

18

 do odkurzacza

(osprzęt). Możliwości podłączenia elektronarzędzia do od-
kurzacza znajdują się na końcu niniejszej instrukcji obsłu-
gi.

Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.

Mocowanie/wymiana tarczy tnącej



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyjąć akumulator.



Podczas montażu tarczy pilarskiej używać rękawic
ochronnych.

Przy kontakcie z tarczą pilarską istnieje nie-

bezpieczeństwo zranienia.



Stosować należy wyłącznie tarcze pilarskie, których
parametry są zgodne z danymi znamionowymi podany-
mi w niniejszej instrukcji obsługi.



W żadnym wypadku nie wolno używać tarcz szlifier-
skich jako narzędzi roboczych.

Wybór tarczy tnącej

Lista zalecanych tarcz tnących znajduje się na końcu niniej-
szej instrukcji.

Demontaż  tarczy  tnącej  (zob. rys. C)

W celu wymiany narzędzia roboczego najlepiej jest położyć
elektronarzędzie na przedniej części obudowy silnika.

– Nacisnąć przycisk blokady wrzeciona

19

  i przytrzymać  w

tej pozycji.



Przycisk blokady wrzeciona 19 wolno naciskać tylko
przy nieruchomym wrzecionie.

W przeciwnym wypadku

można uszkodzić elektronarzędzie.

– Wykręcić za pomocą klucza sześciokątnego

24

 nakrętkę

mocującą

23

, obracając ją w kierunku



.

– Odchylić  osłonę

9

 do tyłu i przytrzymać.

– Zdjąć podkładkę mocującą

22

 i tarczę tnącą

8

 z wrzeciona

20

.

Mocowanie tarczy tnącej (zob. rys. C)

W celu wymiany narzędzia roboczego najlepiej jest położyć
elektronarzędzie na przedniej części obudowy silnika.

– Oczyścić tarczę

8

 i wszystkie elementy mocujące.

– Odchylić  osłonę

9

 do tyłu i przytrzymać.

– Nałożyć  tarczę

8

 na kołnierz mocujący

21

. Kierunek cięcia

tarczy (strzałka na tarczy) musi być zgodny z kierunkiem
obrotów wrzeciona (strzałka na osłonie wahliwej

9

).

– Nałożyć podkładkę mocującą

22

, po czym nakręcić śrubę

mocującą

23

, obracając nią w kierunku



. Należy przy tym

zwrócić uwagę na właściwe położenie podkładki mocują-
cej

21

 i tulei mocującej

22

.

– Nacisnąć przycisk blokady wrzeciona

19

  i przytrzymać  w

tej pozycji.

– Za pomocą klucza sześciokątnego

24

 dociągnąć śrubę mo-

cującą

23

, obracając nią w kierunku



. Moment dociąga-

nia powinien wynosić 6 – 9 Nm, czyli dokręcić do oporu
plus ¼ obroty/obrotów.

Praca

Rodzaje pracy



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyjąć akumulator.

Ustawianie głębokości cięcia (zob. rys. D)



Głębokość cięcia musi być nastawiona zgodnie z gru-
bością przecinanego materiału.

Ostrza piły powinny wy-

stawać na swojej wysokości poza materiał.

– Zwolnić śrubę motylkową

25

. Aby zmniejszyć głębokość

cięcia, należy odsunąć elektronarzędzie od podstawy

7

,

aby zwiększyć głębokość cięcia elektronarzędzie należy
docisnąć w kierunku podstawy

7

. Ustawić pożądaną war-

tość na podziałce

26

. Ponownie dokręcić śrubę motylko-

wą

25

.

Ustawianie kąta uciosu

– Najlepiej jest ułożyć elektronarzędzie na przedniej części

pokrywy

5

.

– Poluzować nakrętkę motylkową

13

. Odchyllić na bok pilar-

kę i ustawić na podziałce

14

 pożądany kąt cięcia. Ponow-

nie dokręcić nakrętkę motylkową

13

.

Wskazówka:

W czasie wykonywania cięć skośnych, głębo-

kość cięcia jest w rzeczywistości mniejsza, niż wartość ukaza-
na na podziałce

26

.

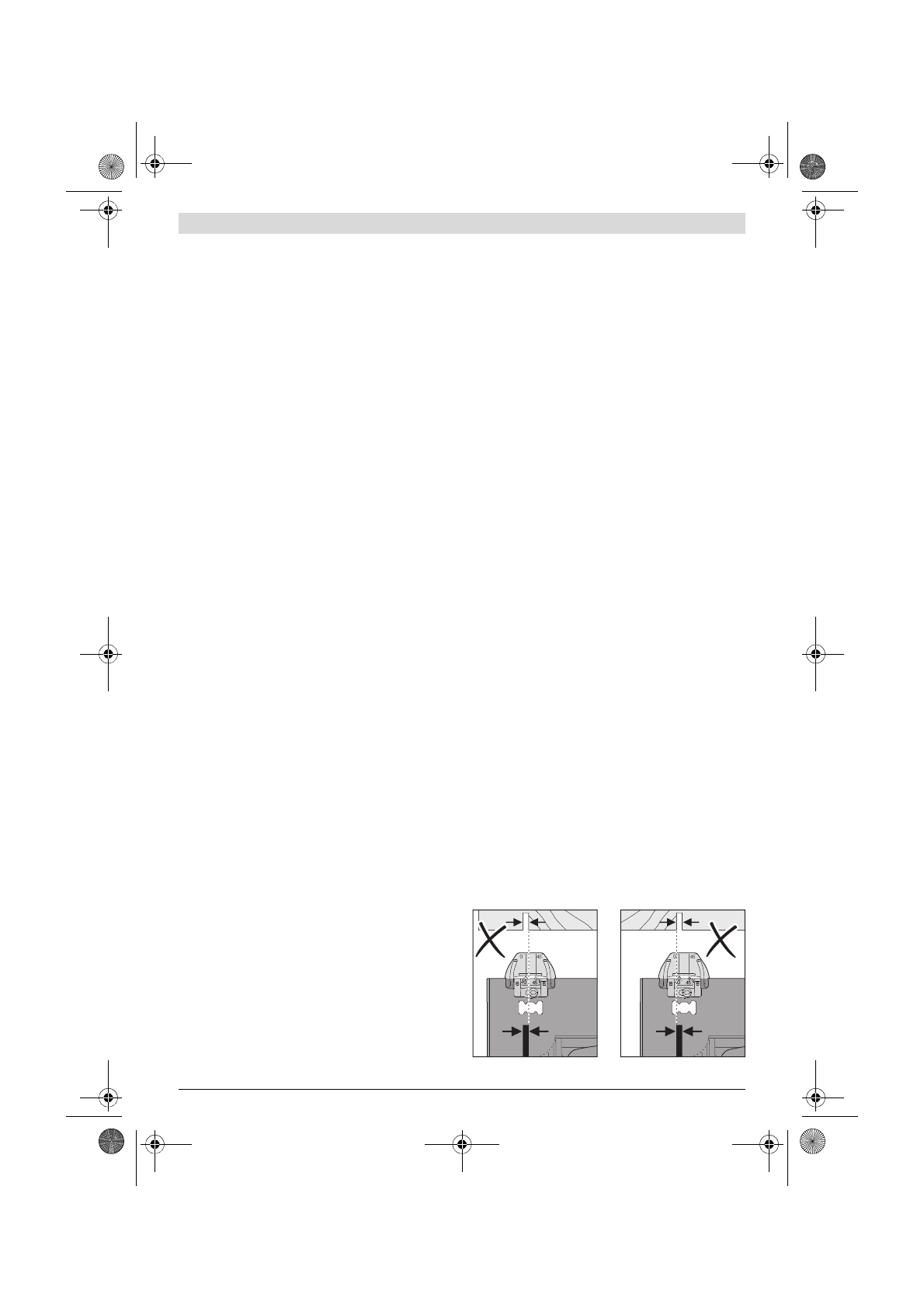

Wskaźniki cięcia (zob. rys. E)

Okienko „CutControl“

12

, które można odchylić do przodu,

pomaga w precyzyjnym prowadzeniu pilarki tarczowej wzdłuż
wyrysowanej na obrabianym materiale linii cięcia. Okienko
„CutControl“

12

 posiada dwa znaczniki  –  jeden do cięcia pod

kątem prostym i jeden do cięcia pod kątem 45 °.

Wskaźnik cięcia 0 °

27

 ukazuje ustawienie tarczy przy cięciu

pod kątem prostym. Wskaźnik cięcia pod kątem 45 °

28

 uka-

zuje pozycję tarczy przy cięciu pod kątem 45 °.

– Dla wykonania precyzyjnego cięcia należy przyłożyć pilar-

kę do elementu obrabianego tak, jak pokazano na rysunku.
Najlepsze efekty osiągnie się, jeżeli przeprowadzi się
uprzednio cięcie próbne.
