 Русский |

41

Bosch Power Tools

1 609 92A 143 | (10.2.15)

Снятие пильного полотна (см. рис. С)

Для смены рабочего инструмента положите электроин-
струмент на торцовую сторону корпуса двигателя.

– Нажмите на кнопку блокировки шпинделя

19

 и держите

ее нажатой.



Нажимайте на кнопку блокировки шпинделя 19
только при остановленном шпинделе пилы.

В про-

тивном случае электроинструмент может быть повре-
жден.

– Шестигранным ключом

24

 выверните зажимной винт

23

 в направлении



.

– Оттяните маятниковый защитный кожух

9

 назад и дер-

жите его в этом положении.

– Снимите прижимной фланец

22

 и пильный диск

8

 со

шпинделя пилы

20

.

Установка пильного диска (см. рис. С)

Для смены рабочего инструмента положите электроин-
струмент на торцовую сторону корпуса двигателя.

– Очистить пильный диск

8

 и все устанавливаемые кре-

пежные части.

– Оттяните маятниковый защитный кожух

9

 назад и дер-

жите его в этом положении.

– Установите пильный диск

8

 на опорный фланец

21

. На-

правление резания зубьев (направление стрелки на
пильном диске) должно совпадать со стрелкой направ-
ления вращения на маятниковом защитном кожухе

9

.

– Установите зажимной фланец

22

 и ввинтите зажимной

винт

23

 в направлении



. Следите за правильным мон-

тажным положением опорного

21

 и прижимного флан-

цев

22

.

– Нажмите на кнопку блокировки шпинделя

19

 и держите

ее нажатой.

– Затяните шестигранным ключом

24

 зажимной винт

23

в направлении



. Момент затяжки должен составлять

6 – 9 Нм, что отвечает завертыванию рукой плюс ¼ обо-
рот.

Работа с инструментом

Режимы работы



До начала работ по техобслуживанию и настройке
электроинструмента выньте аккумулятор.

Регулировка глубины пропила (см. рис. D)



Глубина резания должна соответствовать толщине
детали.

Пильный диск не должен выступать за обраба-

тываемую заготовку более чем на высоту зуба.

– Отпустите барашковый винт

25

. Чтобы уменьшить глу-

бину пропила, отведите электроинструмент от опорной
плиты

7

, чтобы увеличить – опустите электроинстру-

мент к опорной плите

7

. Установите нужное значение

на шкале глубины пропила

26

. Снова крепко затяните

барашковый винт

25

.

Настройка угла распила

– Положите электроинструмент на торцовую сторону за-

щитного кожуха

5

.

– Отпустите барашковый винт

13

. Поверните пилу в сто-

рону. Установите желаемый размер по шкале

14

. Креп-

ко затяните барашковый винт

13

.

Указание:

Глубина пропила под углом меньше, чем пока-

зываемое значение на шкале глубины пропила

26

.

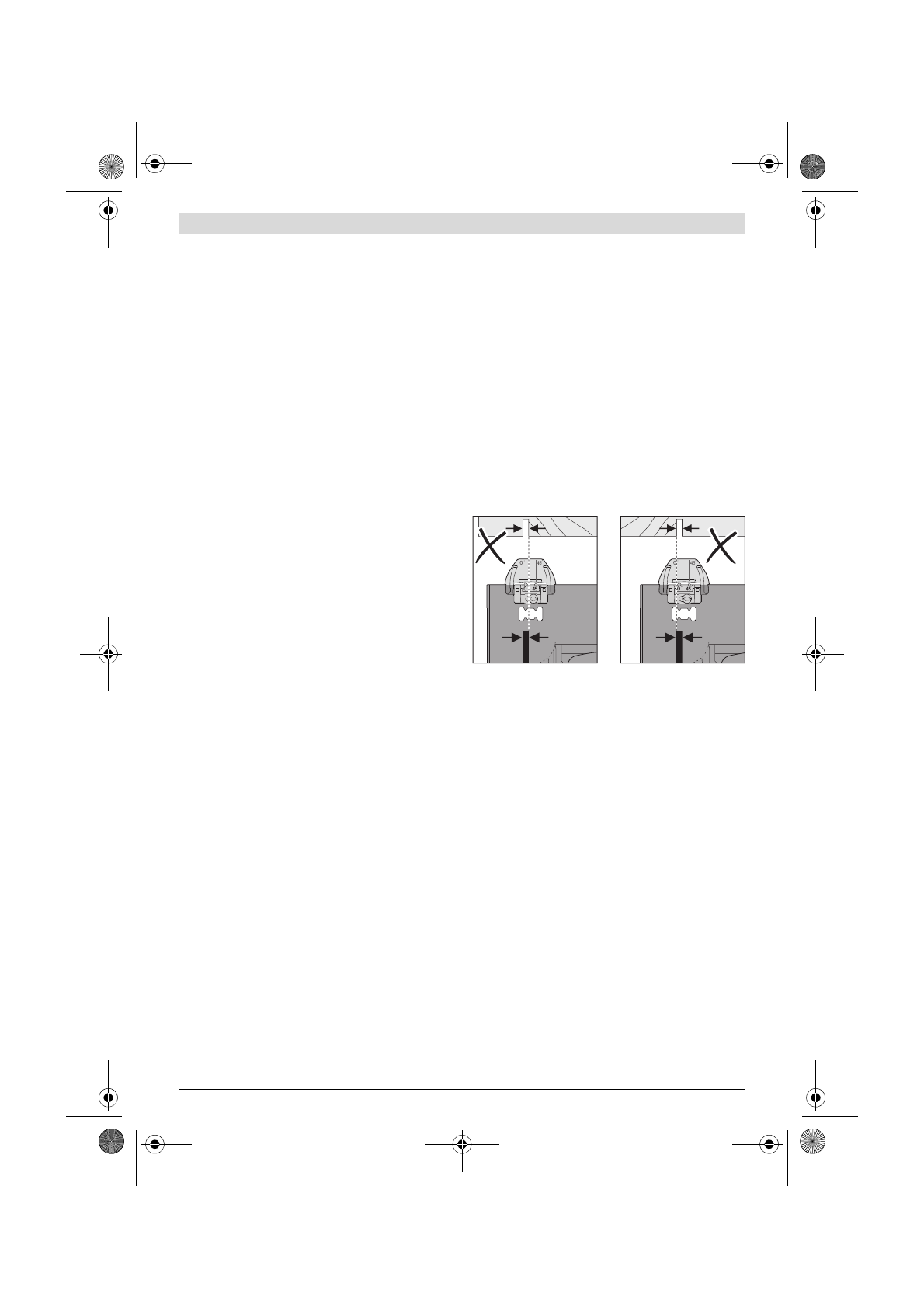

Метки угла пропила (см. рис. Е)

Открывающееся вперед смотровое окошко «CutControl»

12

 служит для точного ведения дисковой пилы по линии

распила, нанесенной на заготовку. Смотровое окошко
«CutControl»

12

 имеет маркировку для распила под пря-

мым углом и под углом в 45 °.

Метка угла пропила 0°

27

 показывает положение пильного

диска при распиле под прямым углом. Метка угла пропила
45°

28

 показывает положение пильного диска при распи-

ле под углом 45°.

– Для получения точного пропила установите дисковую

пилу на заготовке согласно рисунку. Рекомендуется
сделать пробный пропил.

Включение электроинструмента

Установка аккумулятора



Применяйте только оригинальные литиево-ионные
аккумуляторы фирмы Bosch с напряжением, ука-
занным на заводской табличке Вашего электроин-
струмента.

Применение других аккумуляторов может

привести к травмам и пожарной опасности.

– Вставьте заряженный аккумулятор

3

 спереди в ножку

электроинструмента. Вдвиньте аккумулятор полно-
стью в ножку до исчезновения красной полоски и над-
ежного фиксирования аккумулятора.

Включение/выключение

– Для

включения

 электроинструмента нажмите

сначала

блокиратор выключателя

1

, а

затем

 нажмите выключа-

тель

2

 и держите его нажатым.

В целях экономии электроэнергии включайте электро-
инструмент только тогда, когда Вы собираетесь рабо-
тать с ним.

– Для

выключения

 электроинструмента отпустите вы-

ключатель

2

.

Указание:

По причинам безопасности выключатель

2

 не

может быть зафиксирован и при работе следует постоян-
но нажимать на него.
