 Svenska |

73

Bosch Power Tools

1 609 92A 019 | (15.1.13)

Drift

Driftsätt



Innan åtgärder utförs på elverktyget ska batterimodu-

len tas ut.

Inställning av sågdjup (se bild C)



Anpassa sågdjupet till arbetsstyckets tjocklek.

Den

synliga delen av en tand under arbetsstycket måste vara
mindre än en hel tand.

Lossa spännspaken

29

. För att minska sågdjupet dra bort

sågen från bottenplattan

6

, för att öka sågdjupet tryck sågen

mot bottenplattan

6

. Ställ in önskat mått på sågdjupsskalan.

Dra åter fast spännspaken

29

.

Spännspakens

29

 fastspänningskraft kan justeras. Skruva

bort spännspaken

29

 och skruva åter fast efter det den för-

skjutits minst 30 °  moturs.

Inställning av geringsvinkel

Vi rekommenderar att ställa elverktyget att stå på klingskyd-
dets

4

 framsida.

Lossa vingskruven

11

. Sväng sågen åt sidan. Ställ in önskat

mått på skalan

13

. Dra åter fast vingskruven

11

.

Anvisning:

Vid geringssnitt är sågdjupet mindre än vad som

visas på sågdjupsskalan

28

.

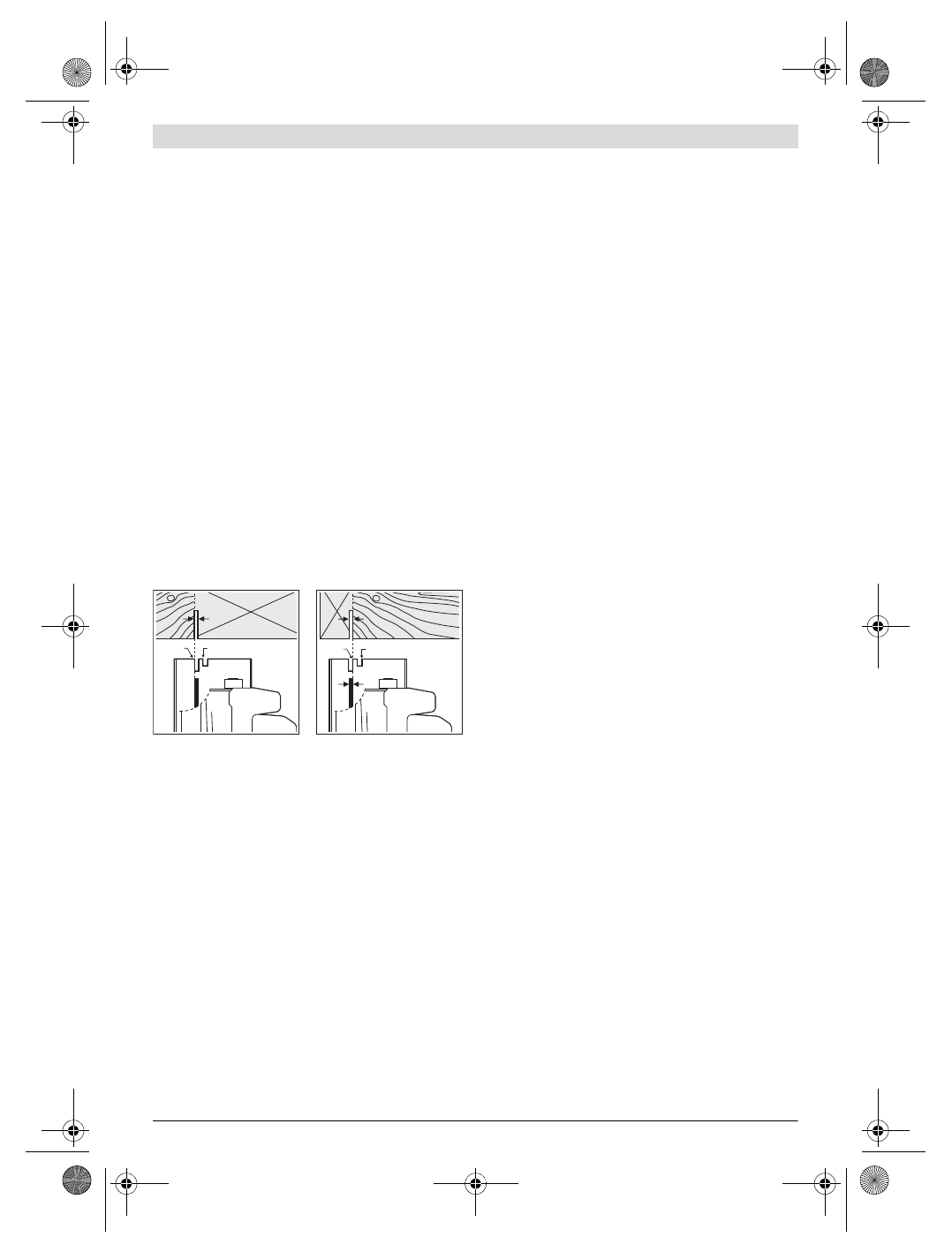

Märkning av snittlinje

Märkningen 0 °  (

9

) visar sågklingans läge vid rätvinklig såg-

ning. Märkningen 45 °  (

10

) visar sågklingans läge vid 45 °  såg-

ning.

För måttriktig sågning placera cirkelsågen på arbetsstycket
som bilden visar. Provsåga.

Driftstart

Insättning av batteri



Använd endast original Bosch litiumjonbatterier med

den spänning som anges på elverktygets typskylt.

Används andra batterier finns risk för kroppsskada och
brand.

Skjut in uppladdad batterimodul

3

 framifrån i elverktygets fot.

Tryck fullständigt in batterimodulen i foten tills det röda
strecket inte längre är synligt och batterimodulen är säkert låst.

In- och urkoppling

För

start

 av elverktyget tryck

först

 på inkopplingsspärren

1

och

därefter

 på strömställaren Till/Från

2

 och håll den ned-

tryckt.

För

frånkoppling

 av elverktyget släpp strömställaren

Till/Från

2

.

Anvisning:

Av säkerhetsskäl kan elverktygets strömställare

Till/Från

2

 inte låsas, utan måste under drift hållas nedtryckt.

För att spara energi, koppla på elverktyget endast när du vill
använda det.

Utlöpsbroms

En integrerad utlöpsbroms förkortar sågklingans eftergång
vid frånkoppling av elverktyget.

Djupurladdningsskydd

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”
skyddad mot djupurladdning. Vid urladdat batteri kopplar
skyddskopplingen från elverktyget: Insatsverktyget roterar
inte längre.

Arbetsanvisningar

Skydda sågklingorna mot stötar och slag.

För elverktyget jämnt och med lätt frammatning i skärrikt-
ningen. En för kraftig frammatning reducerar betydligt elverk-
tygets livslängd och kan dessutom skada elverktyget.

Sågeffekten och snittkvaliteten är i hög grad beroende av
klingans tillstånd och tändernas form. Använd därför endast
skarpa och för aktuellt material lämpliga sågklingor.

Sågning i trä

Vid val av sågklinga ta hänsyn till träslag, träkvalitet och om
sågning ska utföras på längden eller tvären.

Vid längdsnitt i gran uppstår långa spån i spiralform.

Damm från bok och ek är speciellt hälsovådligt; använd därför
dammutsugning för bearbetning av dessa material.

Sågning med parallellanslag (se bild D)

Med parallellanslaget

8

 kan exakta snitt utföras längs arbets-

styckets kant och lister med lika mått sågas.

Sågning med hjälpanslag (se bild E)

För bearbetning av stora arbetsstycken eller vid sågning av
raka kanter kan en bräda eller en list fästas på arbetsstycket
som hjälpanslag och cirkelsågen med bottenplattan sedan
föras längs hjälpanslaget.

Sågning med styrskena (se bild G)

Med hjälp av styrskenan

33

 kan linjär sågning utföras.

Anvisning:

Använd styrskenan

33

 endast för rätvinkliga snitt.

Vid geringssnitt finns risk för att styrskenan

33

 skadas.

Vidhäftningsbeläggningen förhindrar att styrskenan förskjuts
och skonar samtidigt arbetsstyckets yta. Styrskenans belägg-
ning underlättar elverktygets glidning.

Lägg upp cirkelsågen direkt på styrskenan

33

. Fäst styr-

skenan

33

 med lämpliga uppspänningsanordningar, t. ex.

skruvtvingar på arbetsstycket så att styrskenans

33

 smala

ben ligger mot sågklingan.

Styrskenan 33 får inte stå över arbetsstyckets frontsida.

Koppla på elverktyget och mata fram det i snittriktningen med
jämn och låg kraft.

Med förbindelsestycket

34

 kan två styrskenor fogas ihop.

Inspänning sker med de fyra skruvar som finns i förbindelse-
stycket.

45°

0°

0°

45°
