 Deutsch |

11

Bosch Power Tools

1 609 92A 019 | (15.1.13)

– Setzen Sie den Spannflansch

21

 auf und schrauben Sie die

Spannschraube

22

 in Drehrichtung



 ein. Achten Sie auf

die richtige Einbaulage von Aufnahmeflansch

19

 und

Spannflansch

21

.

– Drücken Sie die Spindel-Arretiertaste

14

 und halten Sie

diese gedrückt.

– Ziehen Sie mit dem Innensechskantschlüssel

16

 die

Spannschraube

22

 in Drehrichtung



 fest. Das Anzugs-

moment soll 6 – 9 Nm betragen, das entspricht handfest
zzgl. ¼ Umdrehung oder 3 Teilstrichen der Markierung

23

auf der Schutzhaube

4

.

Staub-/Späneabsaugung



Nehmen Sie vor allen Arbeiten am Elektrowerkzeug

den Akku heraus.



Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube kön-
nen allergische Reaktionen und/oder Atemwegserkran-
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Um einen hohen Grad der Staubabsaugung zu erreichen,

verwenden Sie den Sauger GAS 25/GAS 50/GAS 50 M
für Holz oder GAS 50 MS für Holz und/oder Mineral-
staub gemeinsam mit diesem Elektrowerkzeug.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es  wird  empfohlen,  eine  Atemschutzmaske mit Filter-

klasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.

Absaugadapter montieren (siehe Bild B)

Befestigen Sie den Absaugadapter

26

mit der Befestigungs-

schraube

25

 an der Grundplatte

6

.

An den Absaugadapter

26

 kann ein Absaugschlauch mit

einem Durchmesser von 35 mm angeschlossen werden.



Der Absaugadapter darf nicht ohne angeschlossene

Fremdabsaugung montiert sein.

Der Absaugkanal kann

sonst verstopft werden.



An den Absaugadapter darf kein Staubsack ange-

schlossen werden.

Das Absaugsystem kann sonst ver-

stopfen.

Zur Gewährleistung einer optimalen Absaugung muss der
Absaugadapter

26

 regelmäßig gereinigt werden.

Fremdabsaugung

Verbinden Sie den Absaugschlauch

27

 mit einem Staubsau-

ger (Zubehör). Eine Übersicht zum Anschluss an verschiede-
ne Staubsauger finden Sie am Ende dieser Anleitung.

Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheits-
gefährdenden, krebserzeugenden oder trockenen Stäuben
einen Spezialsauger.

Betrieb

Betriebsarten



Nehmen Sie vor allen Arbeiten am Elektrowerkzeug

den Akku heraus.

Schnitttiefe einstellen (siehe Bild C)



Passen Sie die Schnitttiefe an die Dicke des Werk-

stücks an.

Es sollte weniger als eine volle Zahnhöhe unter

dem Werkstück sichtbar sein.

Lösen Sie den Spannhebel

29

. Für eine kleinere Schnitttiefe

ziehen Sie die Säge von der Grundplatte

6

 weg, für eine grö-

ßere Schnitttiefe drücken Sie die Säge zur Grundplatte

6

 hin.

Stellen Sie das gewünschte Maß an der Schnitttiefenskala
ein. Ziehen Sie den Spannhebel

29

 wieder fest.

Die Spannkraft des Spannhebels

29

 kann nachgestellt wer-

den. Schrauben Sie dazu den Spannhebel

29

 ab und schrau-

ben Sie ihn um mindestens 30 °  gegen den Uhrzeigersinn ver-
setzt wieder fest.

Gehrungswinkel einstellen

Legen Sie das Elektrowerkzeug am besten auf die Stirnseite
der Schutzhaube

4

.

Lösen Sie die Flügelschraube

11

. Schwenken Sie die Säge

seitlich. Stellen Sie das gewünschte Maß an der Skala

13

 ein.

Schrauben Sie die Flügelschraube

11

 wieder fest.

Hinweis:

Bei Gehrungsschnitten ist die Schnitttiefe kleiner

als der angezeigte Wert auf der Schnitttiefenskala

28

.

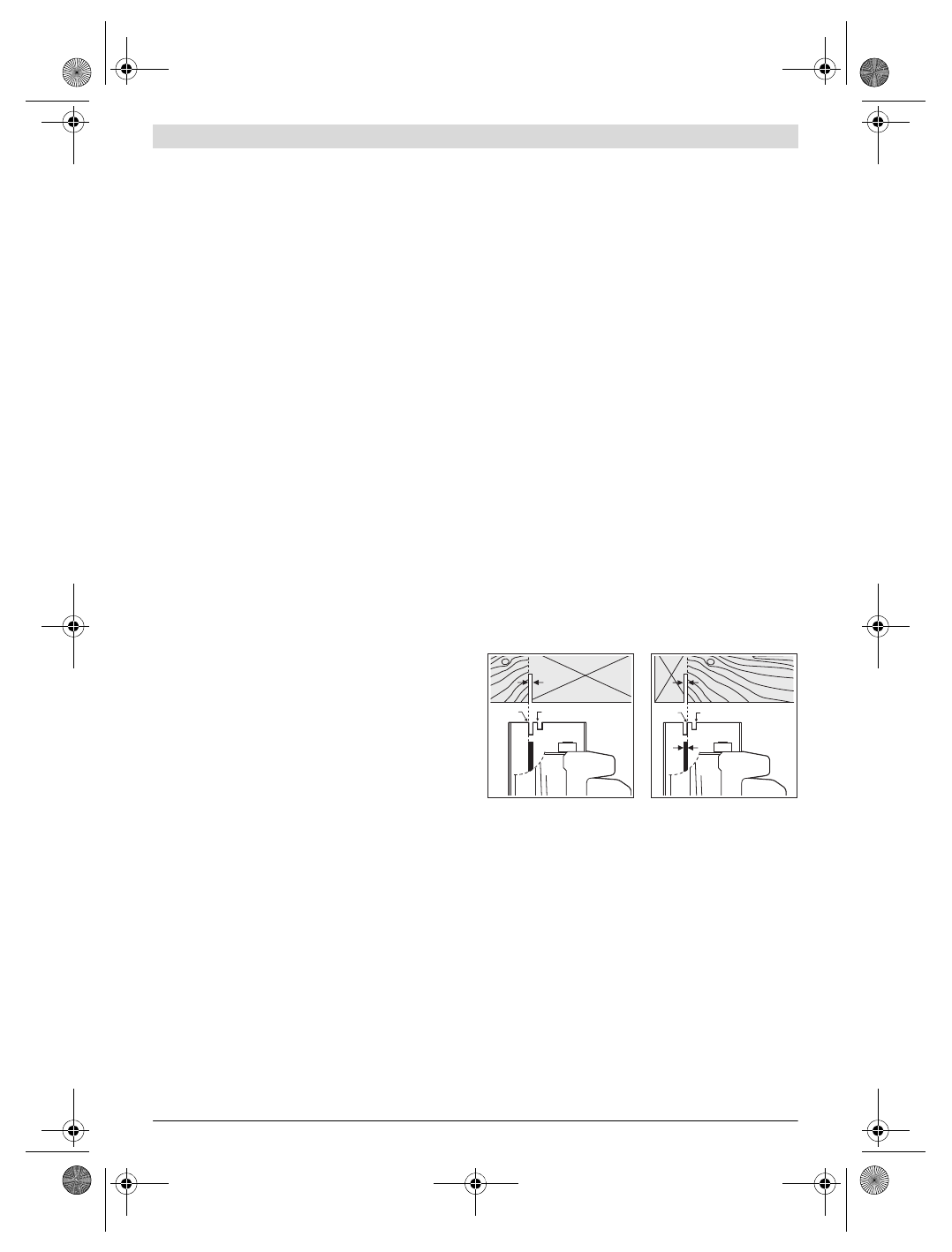

Schnittmarkierungen

Die Schnittmarkierung 0 °  (

9

) zeigt die Position des Sägeblat-

tes bei rechtwinkligem Schnitt. Die Schnittmarkierung 45 °
(

10

) zeigt die Position des Sägeblattes bei 45 ° -Schnitt.

Für einen maßgenauen Schnitt setzen Sie die Kreissäge wie
im Bild gezeigt an das Werkstück. Führen Sie am besten einen
Probeschnitt durch.

Inbetriebnahme

Akku einsetzen



Verwenden Sie nur original Bosch Li-Ionen-Akkus mit

der auf dem Typenschild Ihres Elektrowerkzeugs ange-

gebenen Spannung.

Der Gebrauch von anderen Akkus

kann zu Verletzungen und Brandgefahr führen.

Schieben Sie den geladenen Akku

3

 von vorn in den Fuß des

Elektrowerkzeugs hinein. Drücken Sie den Akku vollständig in
den Fuß, bis der rote Streifen nicht mehr zu sehen und der
Akku sicher verriegelt ist.

45°

0°

0°

45°
