 Nederlands |

59

Bosch Power Tools

1 609 92A 019 | (15.1.13)

– Draai met de inbussleutel

16

 de spanschroef

22

 in draai-

richting



 vast. Het aandraaimoment moet 6 – 9 Nm be-

tragen, dat is handvast plus ¼ kwartslag of drie maatstre-
pen van de markering

23

 op de beschermkap

4

.

Afzuiging van stof en spanen



Neem altijd voor werkzaamheden aan het elektrische

gereedschap de accu uit het gereedschap.



Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kunnen schadelijk voor de
gezondheid zijn. Aanraking of inademing van stof kan lei-
den tot allergische reacties en/of ziekten van de ademwe-
gen van de gebruiker of personen die zich in de omgeving
bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in
combinatie met toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen). Asbesthou-
dend materiaal mag alleen door bepaalde vakmensen wor-
den bewerkt.
– Om een hoge graad van stofafzuiging te bereiken, ge-

bruikt u de zuiger GAS 25/GAS 50/GAS 50 M voor hout
of GAS 50 MS voor hout en/of mineraalstof in combina-
tie met dit elektrische gereedschap.

– Zorg voor een goede ventilatie van de werkplek.
– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te be-
werken materialen in acht.

Afzuigadapter monteren (zie afbeelding B)

Bevestig de afzuigadapter

26

 met de bevestigingsschroef

25

op de voetplaat

6

.

Aan de afzuigadapter

26

 kan een afzuigslang met een diame-

ter van 35 mm worden aangesloten.



De afzuigadapter mag niet zonder aangesloten externe

afzuiging gemonteerd zijn.

Het afzuigkanaal kan anders

verstopt raken.



Aan de afzuigadapter mag geen stofzak worden aange-

sloten.

Het afzuigsysteem kan anders verstopt raken.

Reinig de afzuigadapter

26

 regelmatig om een optimale afzui-

ging te waarborgen.

Externe afzuiging

Verbind de afzuigslang

27

 met een stofzuiger (toebehoren).

Een overzicht van aansluitingen op verschillende stofzuigers
vindt u aan het einde van deze gebruiksaanwijzing.

De stofzuiger moet geschikt zijn voor het te bewerken mate-
riaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-
vaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Functies



Neem altijd voor werkzaamheden aan het elektrische

gereedschap de accu uit het gereedschap.

Zaagdiepte instellen (zie afbeelding C)



Pas de zaagdiepte aan de dikte van het werkstuk aan.

Er dient minder dan een volledige tandhoogte onder het
werkstuk zichtbaar te zijn.

Maak de spanhendel

29

 los. Voor een kleinere zaagdiepte

trekt u de zaag van de voetplaat

6

 weg, voor een grotere zaag-

diepte duwt u de zaag naar de voetplaat

6

 toe. Stel de ge-

wenste maat op de zaagdiepteschaalverdeling in. Draai de
spanhendel

29

 weer vast.

De spankracht van de spanhendel

29

 kan worden bijgesteld.

Schroef daarvoor de spanhendel

29

 los en schroef deze min-

stens 30 °  tegen de wijzers van de klok in weer vast.

Verstekhoek instellen

Leg het elektrische gereedschap bij voorkeur op de voorzijde
van de beschermkap

4

.

Draai de vleugelschroef

11

 los. Draai de zaag opzij. Stel de ge-

wenste maat op de schaalverdeling

13

 in. Draai de vleugel-

schroef

11

 weer vast.

Opmerking:

Bij het verstekzagen is de zaagdiepte kleiner dan

de op de zaagdiepteschaalverdeling

28

 aangeven waarde.

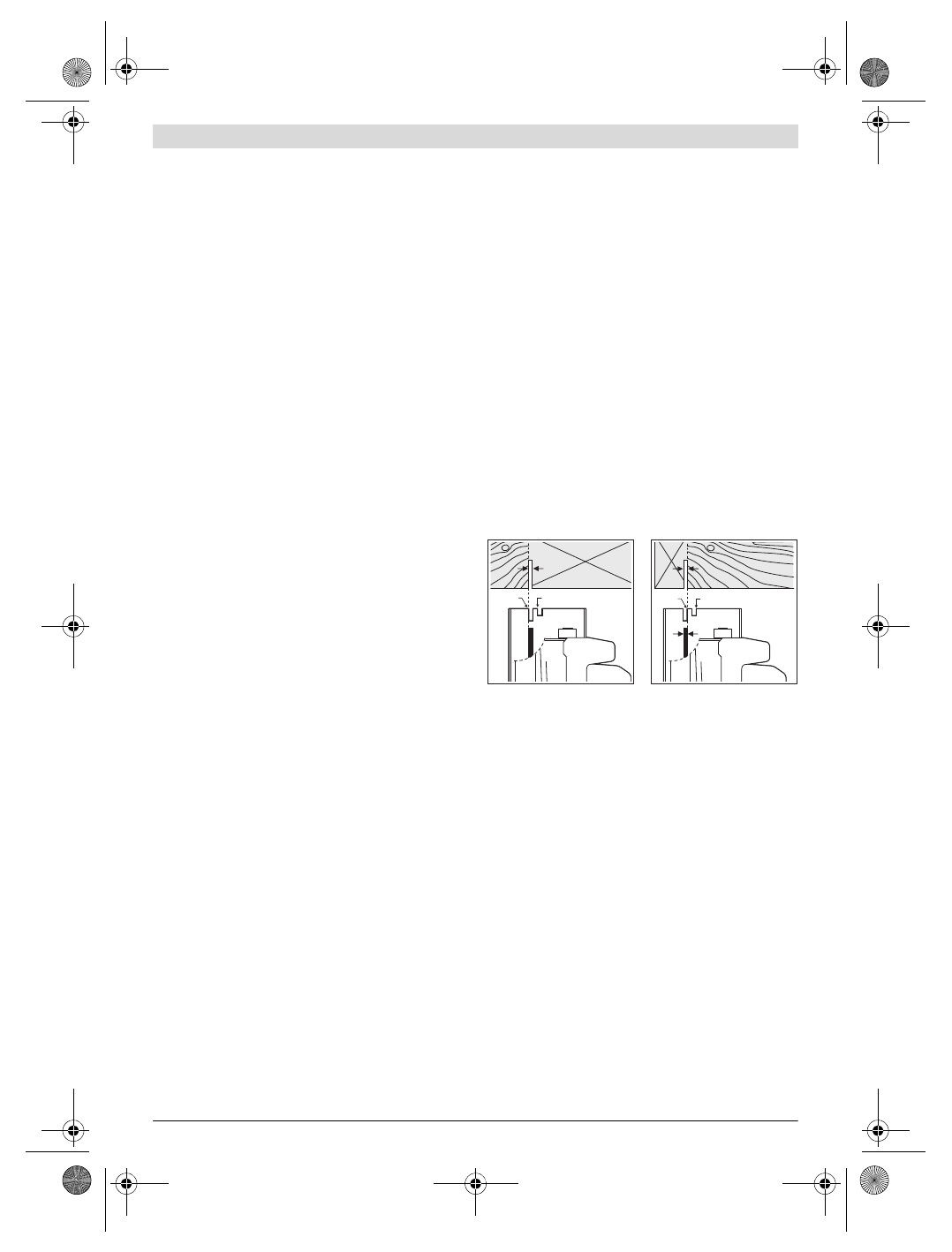

Zaagmarkeringen

De zaagmarkering 0 °  (

9

) geeft de stand van het zaagblad bij

haaks zagen aan. De zaagmarkering 45 °  (

10

) geeft de stand

van het zaagblad bij het zagen onder een hoek van 45 °  aan.

Zet de cirkelzaag zoals in de afbeelding aangegeven tegen het
werkstuk om maatzuiver te zagen. U kunt het best eerst proef-
zagen.

Ingebruikneming

Accu plaatsen



Gebruik alleen originele Bosch-lithiumionaccu’s met

de op het typeplaatje van het elektrische gereedschap

aangegeven spanning.

Het gebruik van andere accu’s kan

tot verwondingen en brandgevaar leiden.

Duw de opgeladen accu

3

 van voren in de voet van het elektri-

sche gereedschap. Druk de accu volledig in de voet tot de rode
streep niet meer zichtbaar is en de accu veilig vergrendeld is.

In- en uitschakelen

Als u het elektrische gereedschap wilt

inschakelen

 bedient u

eerst

 de inschakelblokkering

1

 en drukt u

vervolgens

 de aan/

uit-schakelaar

2

 in en houdt u deze ingedrukt.

Als u het elektrische gereedschap wilt

uitschakelen

 laat u de

aan/uit-schakelaar

2

 los.

45°

0°

0°

45°
